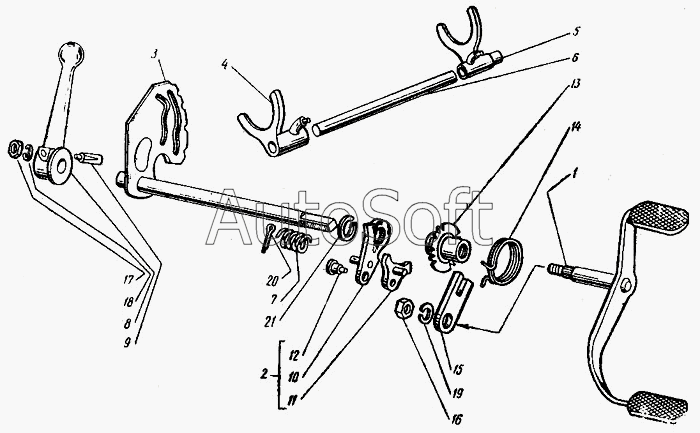

Каталог запасных частей к технике: ИМЗ Урал М-67-36. Механизм переключения передач
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***1 | Педаль ножного переключения в сборе | |
| 2 | 6***2 | Кривошип собачки механизма переключения в сборе | |
| 3 | 6***3 | Сектор переключения передач с валиком | |
| 4 | 6***4 | Вилка переключения I в II передач | |
| 5 | 6***6 | Вилка переключения II и IV передач | |
| 6 | И***7 | Валик вилок переключения передач | |
| 7 | 7***2 | Пружина валика сектора переключении передач | |
| 8 | И***6 | Рычаг ручного переключения передач | |
| 9 | 7***7 | Клинок рычага ручного переключения передач | |
| 10 | 6***8 | Кривошип собачки переключения | |
| 11 | 6***9 | Собачка механизма переключения | |
| 12 | 6***2 | Ось собачки переключения | |
| 13 | 6***1 | Храповик механизма переключения | |
| 14 | И***9 | Пружина механизма переключения возвратная | |
| 15 | 6***0 | Рычаг кривошипа собачки механизма переключения | |
| 16 | 2***9 | Гайка М8х1 к болту крепления ветрового щитка к кронштейну | |
| 17 | 2***9 | Гайка М5 к винту крепления ветрового стекла | |
| 18 | 2***9 | Шайба 5 к винту крепления катушки зажигания | |
| 19 | 2***2 | Шайба 8Л к болту крепления ручки | |
| 20 | 2***П | Шплинт 3,2х32 к оси подставки | |
| 21 | 3***3 | Кольцо НК-18 |
