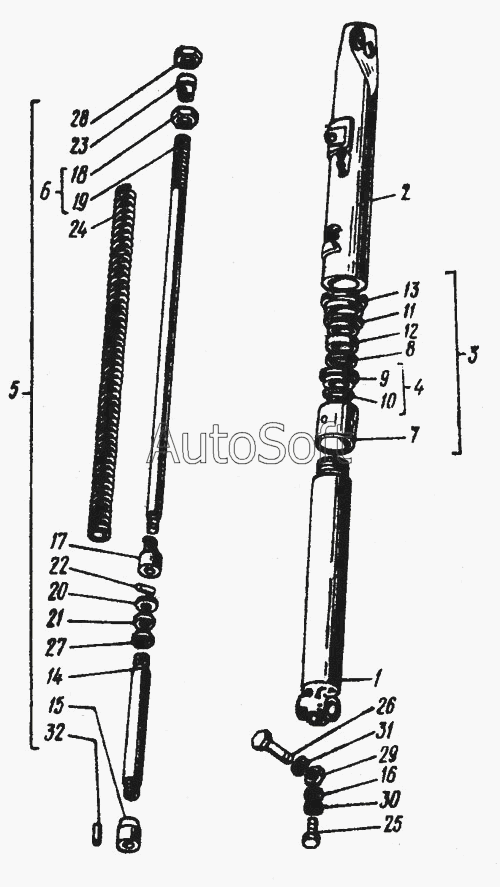

Каталог запасных частей к технике: ИМЗ Урал М-67-36. Сальники пера вилки, амортизатор
17
32
31
30
29
28
27
26
25
24
23
22
21
20
19
18
1
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***9 | Наконечник пера вилки левый | |
| 2 | И***6 | Кожух левый | |
| 3 | 6***8 | Сальник в сборе | |
| 4 | 6***9 | Сальник с пружиной в сборе | |
| 5 | 6***1 | Амортизатор вилки | |
| 6 | 6***5 | Шток амортизатора в сборе | |
| 7 | 6***Б | Корпус сальника | |
| 8 | 6***9 | Шайба сальника | |
| 9 | 6***1 | Манжета сальника | |
| 10 | 6***2 | Пружина сальника | |
| 11 | 6***3 | Сальник | |
| 12 | 6***5 | Кольцо войлочное | |
| 13 | 6***8 | Гайка сальника | |
| 14 | 6***1 | Трубка амортизатора | |
| 15 | 6***1 | Конус корпуса амортизатора | |
| 16 | 7***4 | Шайба к болту крепления конуса корпуса амортизатора | |
| 17 | 6***5 | Гайка трубки амортизатора | |
| 18 | 6***6 | Гайка штока | |
| 19 | 6***7 | Шток амортизатора | |
| 20 | 6***9 | Поршень амортизатора | |
| 21 | 6***1 | Направляющая амортизатора нижняя | |
| 22 | 6***3 | Штифт | |
| 23 | 6***5 | Наконечник пружины верхний | |
| 24 | 6***0 | Пружина вилки | |
| 25 | 2***9 | Болт М8х1х20 крепления крыла коляски к заднему кронштейну | |
| 26 | 2***9 | Болт М10х1х42 крепления амортизатора с рычагом | |
| 27 | 2***9 | Гайка М6 к болту крепления кронштейна | |
| 28 | 2***9 | Гайка М8х1 к болту крепления ветрового щитка к кронштейну | |
| 29 | 2***9 | Гайка М10х1 к шпильке крепления цилиндра | |
| 30 | 2***9 | Шайба 8 к болту крепления ветрового щитка к кронштейну | |
| 31 | 2***2 | Шайба 10Л к болту крепления амортизатора с рычагом | |
| 32 | 2***П | Штифт 4х12 установки крышки головки |
