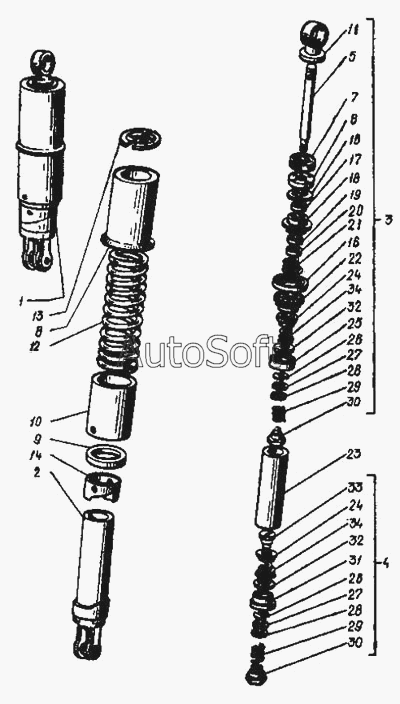

Каталог запасных частей к технике: ИМЗ Урал М-67-36. Пружинно-гидравлический амортизатор
27
27
19
20
21
22
23
24
24
25
26
18
28
28
28
29
29
30
30
31
32
32
33
34
34
10
2
3
4
5
7
8
8
9
1
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***1 | Пружинно-гидравлический амортизатор | |
| 2 | 6***7 | Корпус амортизатора в сборе | |
| 3 | 6***1 | Шток в сборе | |
| 4 | 6***1 | Клапан сжатия в сборе | |
| 5 | 6***2 | Шток | |
| 6 | 6***7 | Гайка резервуара | |
| 7 | 6***2 | Буфер амортизатора | |
| 8 | 6***4 | Кожух верхний | |
| 9 | 6***9 | Кольцо опорное | |
| 10 | 6***0 | Кожух нижний | |
| 11 | 6***2 | Наконечник верхний | |
| 12 | 6***1 | Пружина подвески | |
| 13 | 6***7 | Сухарь | |
| 14 | 6***9 | Кулачок | |
| 15 | 6***1 | Шайба нажимная | |
| 16 | 6***2 | Сальник гайки резервуара | |
| 17 | 6***3 | Сальник штока войлочный | |
| 18 | 6***4 | Обойма сальника | |
| 19 | 6***5 | Сальник штока резиновый | |
| 20 | 6***6 | Шайба сальника | |
| 21 | 6***7 | Пружина сальника | |
| 22 | 6***8 | Направляющая штока | |
| 23 | 6***0 | Рабочий цилиндр | |
| 24 | 6***1 | Тарелка ограничительная перепускного клапана | |
| 25 | 6***0 | Поршень | |
| 26 | 6***1 | Диск дросселей клапана отдачи | |
| 27 | 6***7 | Диск клапана отдачи | |
| 28 | 6***8 | Тарелка клапана отдачи | |
| 29 | 6***0 | Тарелка клапана отдачи | |
| 30 | 6***2 | Гайка клапана отдачи | |
| 31 | 6***0 | Корпус клапана сжатия | |
| 32 | 6***4 | Тарелка впускного клапана | |
| 33 | 6***2 | Стержень клапана сжатия | |
| 34 | 6***7 | Пружина перепускного клапана |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
