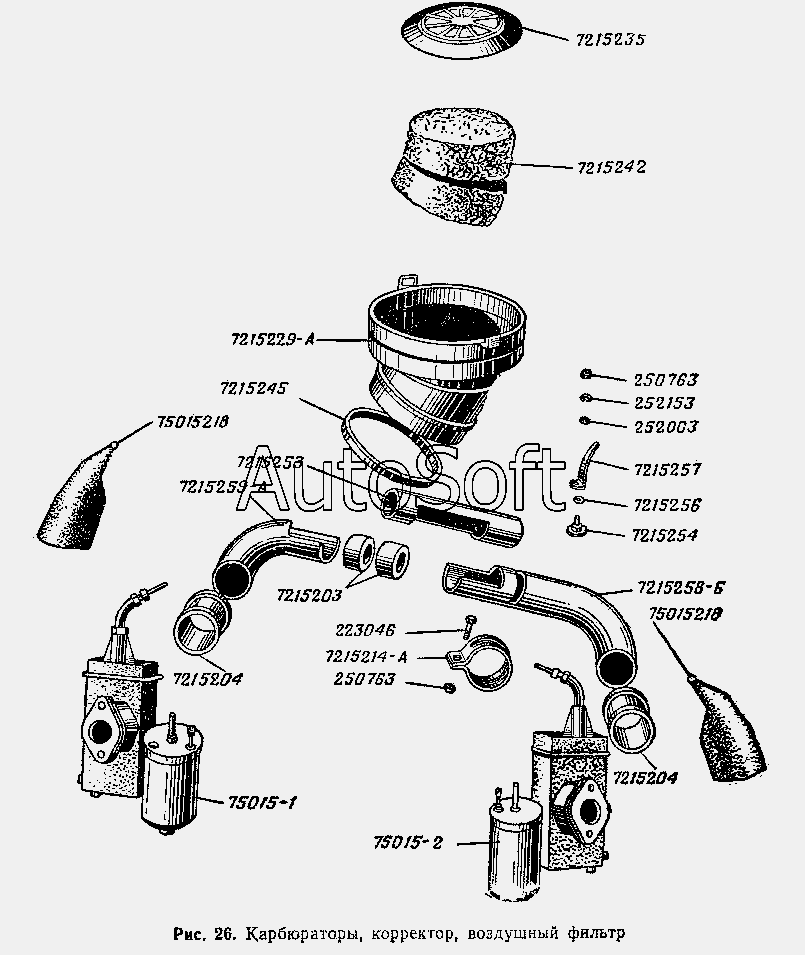

Каталог запасных частей к технике: ИМЗ МВ-750 (1973). Карбюраторы, корректор, воздушный фильтр

7215254
223046
7215258-Б
7215259-А
250763
250763
75015-2
75015-1
75015218
75015218
7215203
7215229-А
7215235
7215204
7215204
7215245
7215257
7215253
7215214-А
252153
7215256
252003
7215242
Позиция на иллюстрации | Заводской номер детали | Название детали | |
---|---|---|---|
223046 | 2***6 | Винт крепления хомута уплотнительной муфты | |
250763 | 2***3 | Гайка винта крепления заднего фонаря | |
250763 | 2***3 | Гайка винта крепления заднего фонаря | |
252003 | 2***3 | Шайба штампованная болта крепления ручки воздушного корректора | |
252153 | 2***3 | Шайба пружинная винта крепления заднего фонаря | |
7215-5 | 7***5 | Хомут крепления уплотнительной муфты воздухопровода с винтом | |
7215-6А | 7***А | Воздушный фильтр в сборе | |
7215-7А | 7***А | Воздушный корректор в сборе | |
7215203 | 7***3 | Кольцо воздухопровода уплотнительное | |
7215204 | 7***4 | Муфта воздухопровода уплотнительная | |
7215214-А | 7***А | Хомут крепления уплотнительной муфты воздухопровода | |
7215229-А | 7***А | Корпус воздушного фильтра с горловиной в сборе | |
7215235 | 7***5 | Маслоуспокоитель | |
7215242 | 7***2 | Элемент набивки воздухофильтра | |
7215245 | 7***5 | Прокладка уплотнительная | |
7215251 | 7***1 | Трубка воздушного корректора в сборе | |
7215253 | 7***3 | Трубка воздушного корректора внутренняя | |
7215254 | 7***4 | Болт крепления ручки воздушного корректора | |
7215256 | 7***6 | Шайба ручки воздушного корректора | |
7215257 | 7***7 | Ручка воздушного корректора | |
7215258-Б | 7***Б | Воздухопровод левого цилиндра | |
7215259-А | 7***А | Воздухопровод правого цилиндра | |
75015-1 | 7***1 | Карбюратор правый в сборе | |
75015-2 | 7***2 | Карбюратор левый в сборе | |
75015218 | 7***8 | Колпачок предохранительный на карбюратор К-37 | |
75015234-А | 7***А | Крышка воздушного фильтра в сборе |
