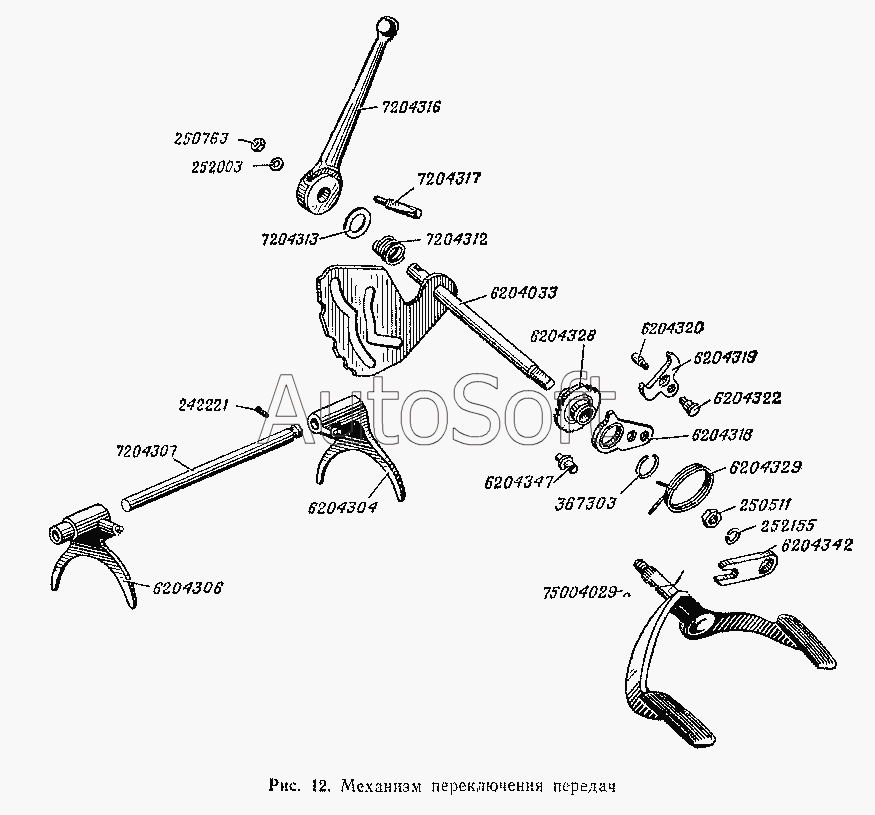

Каталог запасных частей к технике: ИМЗ МВ-750 (1973). Механизм переключения передач
6204347
252003
252155
7204313
6204326
6204319
6204033
7204316
6204342
6204329
7204312
6204320
75004029-А
7204307
6204322
6204318
367303
7204317
250511
250763
242221
6204306
6204304
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 242221 | 2***1 | Винт крепления валика вилок переключения передач | |
| 250511 | 2***1 | Гайка болта крепления заднего щитка к раме | |
| 250763 | 2***3 | Гайка винта крепления заднего фонаря | |
| 252003 | 2***3 | Шайба штампованная болта крепления ручки воздушного корректора | |
| 252155 | 2***5 | Шайба пружинная болта крепления заднего щитка к раме | |
| 367303 | 3***3 | Кольцо НК-18 | |
| 6204019 | 6***9 | Крышка коробки передач правая с сектором и рычагом в сборе | |
| 6204031 | 6***1 | Крышка картера коробки передач левая с механизмом ножного переключения | |
| 6204032 | 6***2 | Кривошип собачки механизма переключения в сборе | |
| 6204033 | 6***3 | Сектор переключения передач с валиком | |
| 6204304 | 6***4 | Вилка переключения I в II передач | |
| 6204306 | 6***6 | Вилка переключения II и IV передач | |
| 6204318 | 6***8 | Кривошип собачки переключения | |
| 6204319 | 6***9 | Собачка механизма переключения | |
| 6204320 | 6***0 | Поводок собачки механизма переключения | |
| 6204322 | 6***2 | Ось собачки переключения | |
| 6204326 | 6***6 | Храповик механизма переключения | |
| 6204329 | 6***9 | Пружина механизма переключения | |
| 6204342 | 6***2 | Рычаг кривошипа собачки механизма переключения | |
| 6204347 | 6***7 | Палец кривошипа собачки | |
| 7204307 | 7***7 | Валик вилок переключения передач | |
| 7204312 | 7***2 | Пружина валика сектора переключении передач | |
| 7204313 | 7***3 | Шайба валика сектора переключения передач | |
| 7204316 | 7***6 | Рычаг ручного переключения передач | |
| 7204317 | 7***7 | Клинок рычага ручного переключения передач | |
| 75004029-А | 7***А | Педаль ножного переключения в сборе |
