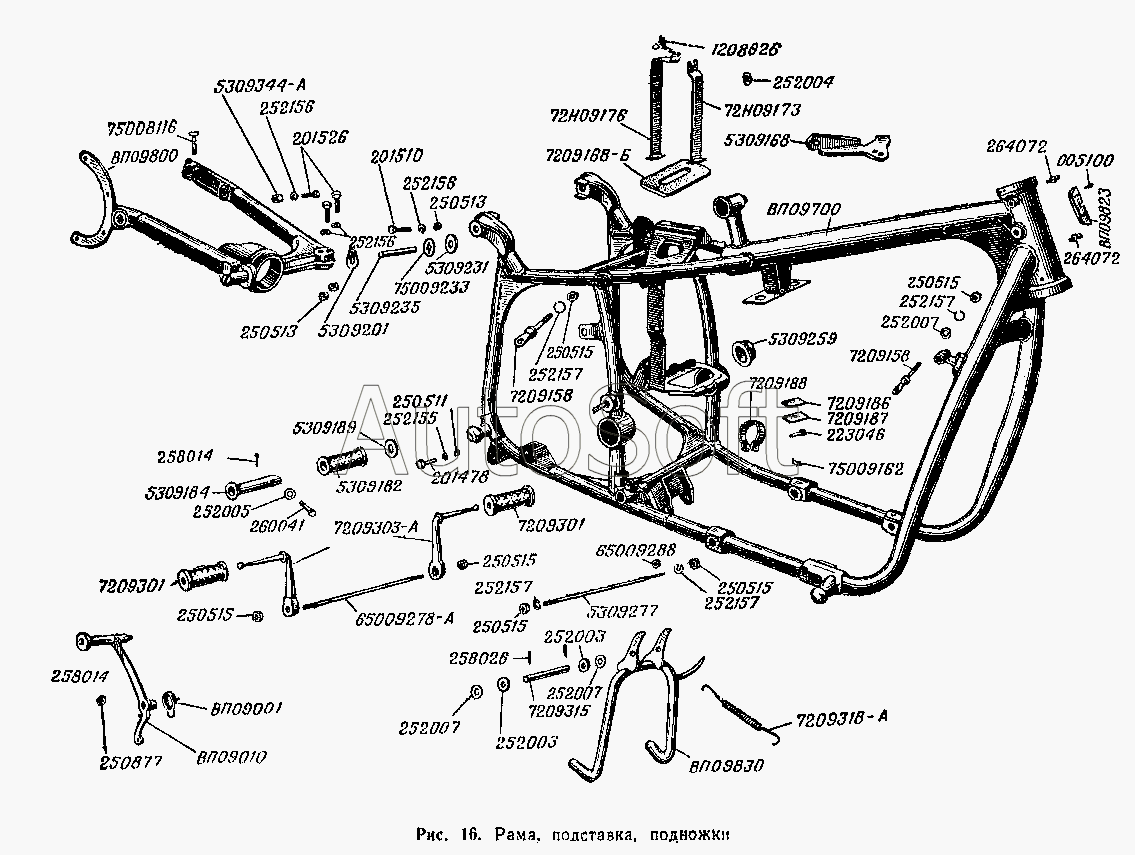

Каталог запасных частей к технике: ИМЗ МВ-750 (1973). Рама, подставка и подножки
ВП09800
252155
252156
5309189
5309235
7209188
5309184
5309231
75009162
252156
ВП09010
ВП09700
7209318-А
ВП09001
7209168-Б
ВП09830
252007
252007
258014
258026
258014
5309277
65009278-А
252003
252003
252007
252005
7209303-А
252004
5309201
75009233
252157
252157
252157
252157
252156
223046
250513
250513
250511
5309259
65009288
5309344-А
005100
5309182
7209301
7209301
75008116
201526
201478
72Н09173
7209187
7209186
5309168
260041
7209315
264072
264072
72Н09176
201510
7209158
7209158
ВП09823
7209626
250515
250515
250515
250515
250515
250515
250515
250515
250877
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 005100 | 0***0 | Винт крепления заводского знака | |
| 201478 | 2***8 | Болт крепления мостика к щитку | |
| 201497 | 2***7 | Болт крепления рычага задней подвески к раме | |
| 201510 | 2***0 | Болт верхнего крепления амортизатора | |
| 201526 | 2***6 | Болт нижнего крепления амортизатора | |
| 201526 | 2***6 | Болт нижнего крепления амортизатора | |
| 223046 | 2***6 | Винт крепления хомута уплотнительной муфты | |
| 250511 | 2***1 | Гайка болта крепления заднего щитка к раме | |
| 250511 | 2***1 | Гайка болта крепления заднего щитка к раме | |
| 250513 | 2***3 | Гайка крепления седла водителя к раме | |
| 250513 | 2***3 | Гайка крепления седла водителя к раме | |
| 250515 | 2***5 | Гайка крепления кронштейна тяги | |
| 250515 | 2***5 | Гайка крепления кронштейна тяги | |
| 250515 | 2***5 | Гайка крепления кронштейна тяги | |
| 250763 | 2***3 | Гайка винта крепления заднего фонаря | |
| 250877 | 2***7 | Гайка прорезная М8х1 крепления | |
| 252003 | 2***3 | Шайба штампованная болта крепления ручки воздушного корректора | |
| 252004 | 2***4 | Шайба штампованная винта крепления номерного знака | |
| 252005 | 2***5 | Шайба болта крепления заднего щитка к раме | |
| 252005 | 2***5 | Шайба болта крепления заднего щитка к раме | |
| 252007 | 2***7 | Шайба штампованная крепления подставки | |
| 252007 | 2***7 | Шайба штампованная крепления подставки | |
| 252155 | 2***5 | Шайба пружинная болта крепления заднего щитка к раме | |
| 252156 | 2***6 | Шайба пружинная болта крепления седла водителя | |
| 252156 | 2***6 | Шайба пружинная болта крепления седла водителя | |
| 252156 | 2***6 | Шайба пружинная болта крепления седла водителя | |
| 252157 | 2***7 | Шайба пружинная крепления двигателя | |
| 252157 | 2***7 | Шайба пружинная крепления двигателя | |
| 258014 | 2***4 | Шплинт 2х20 гайки крепления вилки кардана | |
| 258014 | 2***4 | Шплинт 2х20 гайки крепления вилки кардана | |
| 258026 | 2***6 | Шплинт войлочного уплотнения | |
| 260041 | 2***1 | Палец крепления подножки пассажира | |
| 264072 | 2***2 | Масленка 1-Б1 | |
| 264072 | 2***2 | Масленка 1-Б1 | |
| 5309168 | 5***8 | Пластина крепления двигателя | |
| 5309182 | 5***2 | Валик подножки пассажира | |
| 5309184 | 5***4 | Трубка подножки пассажира | |
| 5309189 | 5***9 | Шайба 25,5х40х2 специальная | |
| 5309201 | 5***1 | Шайба специальная сайлентблока | |
| 5309231 | 5***1 | Стакан защитный | |
| 5309235 | 5***5 | Цапфа съемная | |
| 5309259 | 5***9 | Втулка сайлентблока | |
| 5309277 | 5***7 | Шпилька крепления двигателя передняя | |
| 5309344-А | 5***А | Втулка распорная с резиной | |
| 65009278-А | 6***А | Шпилька крепления двигателя задняя | |
| 65009286 | 6***6 | Втулка распорная правая задняя | |
| 65009288 | 6***8 | Втулка распорная левая | |
| 7209158 | 7***8 | Кронштейн средней тяги коляски | |
| 7209168-Б | 7***Б | Прокладка аккумулятора | |
| 7209186 | 7***6 | Подкладка упора длинная | |
| 7209187 | 7***7 | Подкладка упора короткая | |
| 7209188 | 7***8 | Хомутик упора | |
| 72093-2 | 7***2 | Подножка с валиком | |
| 7209301 | 7***1 | Валик подножки | |
| 7209303-А | 7***А | Подножка | |
| 7209315 | 7***5 | Ось подставки | |
| 7209318-А | 7***А | Пружина подставки | |
| 7209626 | 7***6 | Гайка-барашек | |
| 72Н09173 | 7***3 | Лента аккумулятора задняя в сборе | |
| 72Н09176 | 7***6 | Лента аккумуляторная передняя в сборе | |
| 75008116 | 7***6 | Болт стяжной специальный | |
| 75009162 | 7***2 | Скоба хомутика | |
| 75009233 | 7***3 | Шайба специальная | |
| ВП09 | В***9 | Рама в сборе | |
| ВП09001 | В***1 | Пружина заводная | |
| ВП09010 | В***0 | Рычаг блокировки со стержнем в сборе | |
| ВП09700 | В***0 | Рама | |
| ВП09800 | В***0 | Рычаг подвески заднего колеса в сборе | |
| ВП09823 | В***3 | Знак заводской | |
| ВП09830 | В***0 | Подставка мотоцикла в сборе |
