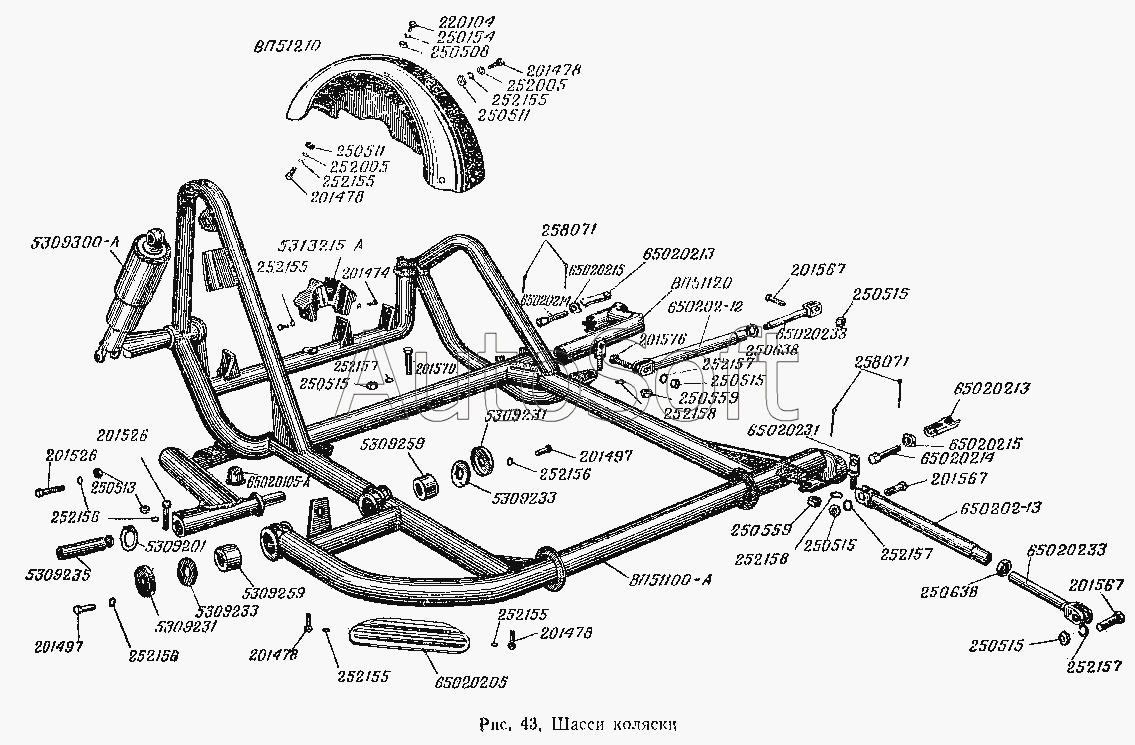

Каталог запасных частей к технике: ИМЗ МВ-750 (1973). Шасси коляски
201526
201526
201526
201526
201497
201497
201567
201567
201567
201567
201570
201474
201478
201478
201478
201478
201478
201478
65020105-А
65020233
65020233
220104
65020214
65020214
5309259
5309259
65020215
65020215
250513
250513
250515
250515
250515
250515
250515
250515
250559
250559
250508
250511
250511
250638
250638
65020213
65020213
ВП51120
ВП51210
65020205
5309300-А
ВП51100-А
5313215-А
5309231
5309231
650202-13
650202-12
65020231
5309235
252156
252156
252156
252156
252157
252157
252157
252157
252158
252158
252155
252155
252155
252155
252155
252155
252155
252155
252155
5309233
5309233
5309201
252005
252005
258071
258071
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 201474 | 2***4 | Болт крепления заднего щитка к раме | |
| 201478 | 2***8 | Болт крепления мостика к щитку | |
| 201478 | 2***8 | Болт крепления мостика к щитку | |
| 201497 | 2***7 | Болт крепления рычага задней подвески к раме | |
| 201526 | 2***6 | Болт нижнего крепления амортизатора | |
| 201526 | 2***6 | Болт нижнего крепления амортизатора | |
| 201567 | 2***7 | Болт М12х1,25х40 крепления тяги к ушку рамы | |
| 201570 | 2***0 | Болт М12х1,25х48 затяжки заднего кулака | |
| 220104 | 2***4 | Винт М6х14 среднего крепления крыла | |
| 250508 | 2***8 | Гайка винта крепления кронштейна номерного знака | |
| 250511 | 2***1 | Гайка болта крепления заднего щитка к раме | |
| 250513 | 2***3 | Гайка крепления седла водителя к раме | |
| 250513 | 2***3 | Гайка крепления седла водителя к раме | |
| 250515 | 2***5 | Гайка крепления кронштейна тяги | |
| 250515 | 2***5 | Гайка крепления кронштейна тяги | |
| 250559 | 2***9 | Гайка М14Х1,5 крепления тяги рамы коляски | |
| 250638 | 2***8 | Гайка М8х15 стопорения регулировочной вилки | |
| 252005 | 2***5 | Шайба болта крепления заднего щитка к раме | |
| 252155 | 2***5 | Шайба пружинная болта крепления заднего щитка к раме | |
| 252155 | 2***5 | Шайба пружинная болта крепления заднего щитка к раме | |
| 252155 | 2***5 | Шайба пружинная болта крепления заднего щитка к раме | |
| 252156 | 2***6 | Шайба пружинная болта крепления седла водителя | |
| 252156 | 2***6 | Шайба пружинная болта крепления седла водителя | |
| 252157 | 2***7 | Шайба пружинная крепления двигателя | |
| 252157 | 2***7 | Шайба пружинная крепления двигателя | |
| 252158 | 2***8 | Шайба пружинная 14 крепления тяги рамы коляски | |
| 258071 | 2***1 | Шплинт 5х45 крепления оси заднего колеса | |
| 5309201 | 5***1 | Шайба специальная сайлентблока | |
| 5309231 | 5***1 | Стакан защитный | |
| 5309233 | 5***3 | Шайба специальная | |
| 5309235 | 5***5 | Цапфа съемная | |
| 5309259 | 5***9 | Втулка сайлентблока | |
| 5309300-А | 5***А | Пружинно-гидравлический амортизатор | |
| 5313215-А | 5***А | Рессора седла с арматурой | |
| 65020105-А | 6***А | Буфер упора рычага | |
| 650202-12 | 6***2 | Тяга рамы коляски с регулировочной вилкой в сборе | |
| 650202-13 | 6***3 | Тяга рамы коляски в сборе | |
| 65020205 | 6***5 | Подножка коляски | |
| 65020213 | 6***3 | Губка шарового зажима | |
| 65020214 | 6***4 | Винт шарового зажима | |
| 65020215 | 6***5 | Гайка винта шарового зажима | |
| 65020231 | 6***1 | Ушко крепления тяги коляски к раме | |
| 65020233 | 6***3 | Вилка регулировочная тяги коляски | |
| ВП51000-А | В***А | Шасси коляски мотоцикла в сборе | |
| ВП51100-А | В***А | Рама коляски в сборе | |
| ВП51120 | В***0 | Кронштейн крепления рамы коляски задний в сборе | |
| ВП51200 | В***0 | Крыло коляски в сборе с фонарями | |
| ВП51210 | В***0 | Крыло колеса коляски в сборе с кронштейном |
