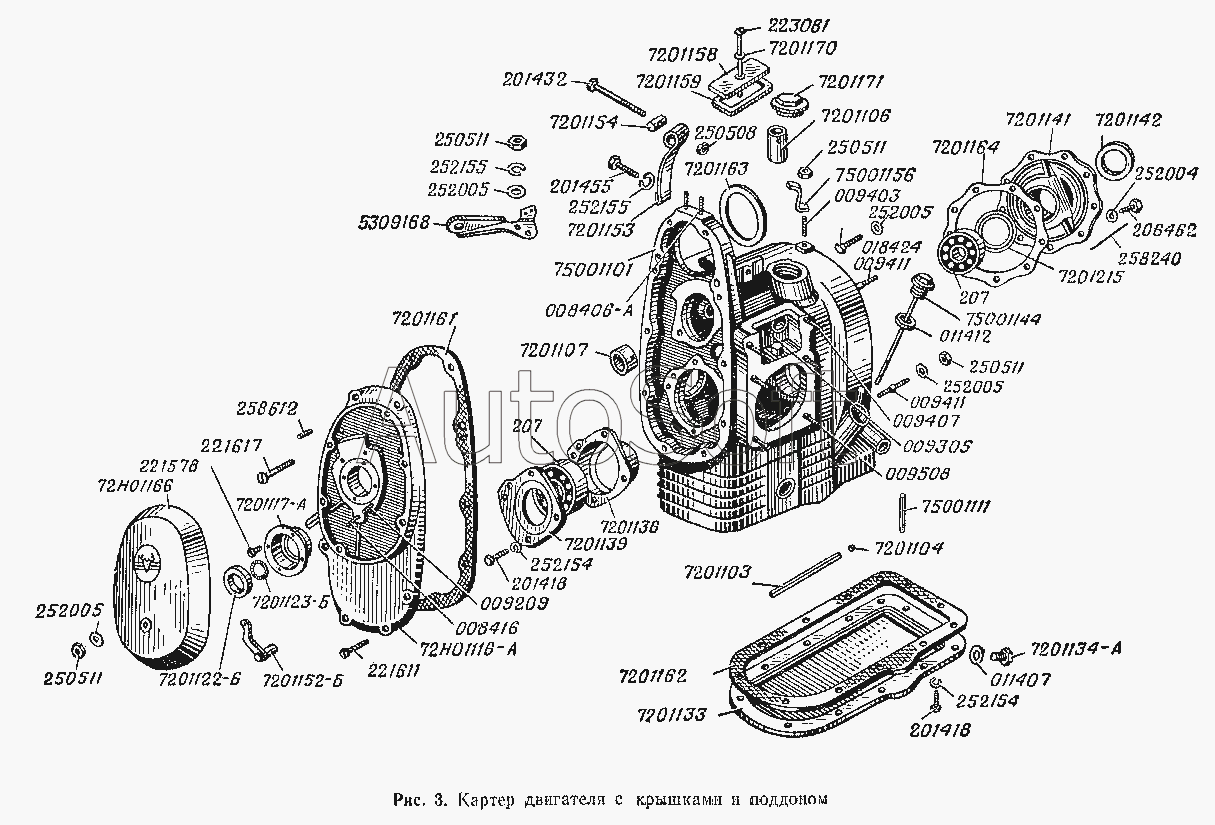

Каталог запасных частей к технике: ИМЗ МВ-750 (1973). Картер двигателя с крышками и поддоном
7201142
252154
011407
011412
7201153
75001156
75001111
7201103
252154
7201123-Б
7201163
7201162
7201159
7201164
7201161
258240
7201171
7201104
207
207
258612
009508
009407
009403
008416
009305
009411
009411
008406-А
009209
7201134-А
252005
252005
252005
252004
252005
7201170
252155
252155
221578
250511
250511
250511
250511
250508
7201106
7201107
7201152-Б
221617
221611
223081
7201154
201432
201455
201418
201418
206462
7201139
75001144
7201133
5309168
7201117-А
7201215
7201122-Б
72Н01116-А
018424
7201158
72Н01166
7201136
7201141
75001101
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 008406-А | 0***А | Шпилька крепления двигателя к пластине рамы | |
| 008416 | 0***6 | Шпилька крепления передней крышки картера | |
| 009209 | 0***9 | Шпилька держателя крышки прерывателя | |
| 009305 | 0***5 | Шпилька крепления направляющей | |
| 009403 | 0***3 | Шпилька крепления упора генератора | |
| 009407 | 0***7 | Шпилька крепления цилиндров | |
| 009411 | 0***1 | Шпилька крепления коробки передач | |
| 009508 | 0***8 | Шпилька крепления цилиндров | |
| 011407 | 0***7 | Шайба прокладочная сливной пробки | |
| 011412 | 0***2 | Шайба прокладочная пробки заливного отверстия | |
| 018424 | 0***4 | Болт крепления коробки передач | |
| 201418 | 2***8 | Болт М6х16 крепления стекла к планкам | |
| 201418 | 2***8 | Болт М6х16 крепления стекла к планкам | |
| 201432 | 2***2 | Болт М6х50 соединения корзинки | |
| 201455 | 2***5 | Болт крепления хомута генератора | |
| 206462 | 2***2 | Болт крепления корпуса заднего подшипника | |
| 207 | 2***7 | Шарикоподшипник | |
| 221578 | 2***8 | Винт крепления обоймы сальника | |
| 221611 | 2***1 | Винт крепления крышки распределительной коробки к картеру двигателя | |
| 221617 | 2***7 | Винт крепления крышки распределительной коробки к картеру двигателя | |
| 223081 | 2***1 | Винт крепления крышки клапанной коробки | |
| 250508 | 2***8 | Гайка винта крепления кронштейна номерного знака | |
| 250511 | 2***1 | Гайка болта крепления заднего щитка к раме | |
| 250511 | 2***1 | Гайка болта крепления заднего щитка к раме | |
| 250511 | 2***1 | Гайка болта крепления заднего щитка к раме | |
| 250511 | 2***1 | Гайка болта крепления заднего щитка к раме | |
| 252004 | 2***4 | Шайба штампованная винта крепления номерного знака | |
| 252005 | 2***5 | Шайба болта крепления заднего щитка к раме | |
| 252005 | 2***5 | Шайба болта крепления заднего щитка к раме | |
| 252005 | 2***5 | Шайба болта крепления заднего щитка к раме | |
| 252005 | 2***5 | Шайба болта крепления заднего щитка к раме | |
| 252154 | 2***4 | Шайба пружинная винта крепления кронштейна номерного знака | |
| 252154 | 2***4 | Шайба пружинная винта крепления кронштейна номерного знака | |
| 252155 | 2***5 | Шайба пружинная болта крепления заднего щитка к раме | |
| 252155 | 2***5 | Шайба пружинная болта крепления заднего щитка к раме | |
| 258240 | 2***0 | Проволока шплинтовая болтов крепления корпуса 0,8х600мм | |
| 258612 | 2***2 | Штифт установочный | |
| 5309168 | 5***8 | Пластина крепления двигателя | |
| 72011-3-А | 7***А | Обойма распределительного вала с сальником | |
| 72011-4 | 7***4 | Корпус подшипника заднего в сборе | |
| 72011-5 | 7***5 | Корпус подшипника переднего в сборе | |
| 72011-6 | 7***6 | Хомут генератора в сборе | |
| 7201103 | 7***3 | Трубка маслопровода | |
| 7201104 | 7***4 | Пробка трубки маслопроводной | |
| 7201106 | 7***6 | Втулка шестерни привода масляного насоса | |
| 7201107 | 7***7 | Втулка распределительного вала | |
| 7201117-А | 7***А | Обойма сальника | |
| 7201122-Б | 7***Б | Манжета сальника распределительного вала | |
| 7201123-Б | 7***Б | Пружина сальника распределительного вала | |
| 7201124-А | 7***А | Сальник распределительного вала | |
| 7201133 | 7***3 | Поддон в сборе | |
| 7201134-А | 7***А | Пробка сливная | |
| 7201136 | 7***6 | Корпус подшипника переднего | |
| 7201139 | 7***9 | Крышка корпуса переднего подшипника с трубкой | |
| 7201141 | 7***1 | Корпус заднего подшипника | |
| 7201142 | 7***2 | Сальник кривошипа | |
| 7201152-Б | 7***Б | Держатель крышки прерывателя с планкой | |
| 7201153 | 7***3 | Хомут генератора | |
| 7201154 | 7***4 | Валик хомута генератора | |
| 7201158 | 7***8 | Крышка клапанной коробки | |
| 7201159 | 7***9 | Прокладка крышки клапанной коробки | |
| 7201161 | 7***1 | Прокладка к крышке распределительной коробки | |
| 7201162 | 7***2 | Прокладка поддона | |
| 7201163 | 7***3 | Прокладка уплотнительная генератора | |
| 7201164 | 7***4 | Прокладка корпуса заднего подшипника | |
| 7201170 | 7***0 | Шайба уплотнительная | |
| 7201171 | 7***1 | Пробка шестерни привода масляного насоса | |
| 7201215 | 7***5 | Маслоотражатель | |
| 72Н011-1 | 7***1 | Крышка распределительной коробки со шпильками | |
| 72Н01116-А | 7***А | Крышка распределительной коробки | |
| 72Н01166 | 7***6 | Крышка картера передняя | |
| 75001101 | 7***1 | Картер двигателя | |
| 75001108 | 7***8 | Картер в сборе | |
| 75001111 | 7***1 | Трубка подачи масла | |
| 75001144 | 7***4 | Пробка заливного отверстия в сборе | |
| 75001156 | 7***6 | Упор генератора | |
| 750М01 | 7***1 | Двигатель | |
| 750М01/04 | 7***4 | Двигатель с коробкой передач в сборе |
