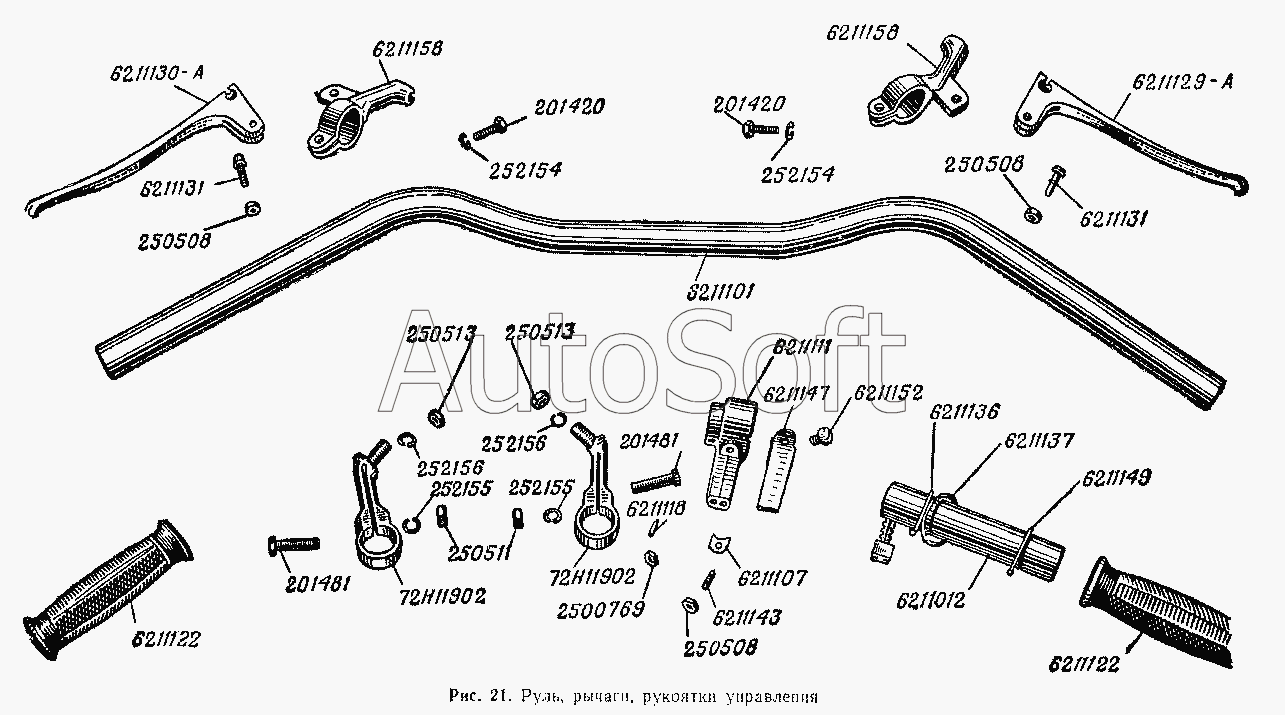

Каталог запасных частей к технике: ИМЗ МВ-750 (1973). Руль, рычаги, рукоятки управления

201420
201420
201481
201481
6211118
6211152
6211143
250763
250508
250513
250513
250508
250508
250511
6211137
6211111
72Н11902
72Н11902
6211147
6211158
6211158
6211131
6211131
6211122
6211122
6211130-А
6211129-А
6211101
6211012
6211136
6211149
252154
252154
252156
252156
252155
252155
6211107
Позиция на иллюстрации | Заводской номер детали | Название детали | |
---|---|---|---|
201420 | 2***0 | Болт М6х20 крепления зажима к щитку | |
201481 | 2***1 | Болт стяжной кронштейна руля | |
250508 | 2***8 | Гайка винта крепления кронштейна номерного знака | |
250508 | 2***8 | Гайка винта крепления кронштейна номерного знака | |
250511 | 2***1 | Гайка болта крепления заднего щитка к раме | |
250513 | 2***3 | Гайка крепления седла водителя к раме | |
250763 | 2***3 | Гайка винта крепления заднего фонаря | |
252154 | 2***4 | Шайба пружинная винта крепления кронштейна номерного знака | |
252155 | 2***5 | Шайба пружинная болта крепления заднего щитка к раме | |
252156 | 2***6 | Шайба пружинная болта крепления седла водителя | |
6211011 | 6***1 | Ручка управления дросселей в сборе | |
6211012 | 6***2 | Труба рукоятки в сборе | |
6211013 | 6***3 | Рычаг правый в сборе | |
6211014 | 6***4 | Рычаг левый в сборе | |
6211101 | 6***1 | Труба руля | |
6211107 | 6***7 | Пружина | |
6211111 | 6***1 | Корпус ручки управления дросселей | |
6211118 | 6***8 | Винт крепления корпуса | |
6211122 | 6***2 | Рукоятка руля | |
6211129-А | 6***А | Рычаг правый | |
6211130-А | 6***А | Рычаг левый | |
6211131 | 6***1 | Ось рычага | |
6211136 | 6***6 | Шайба внутренняя | |
6211137 | 6***7 | Кольцо стопорное | |
6211143 | 6***3 | Винт ручки дросселя регулировочный | |
6211147 | 6***7 | Крышка корпуса | |
6211149 | 6***9 | Шайба защитная | |
6211152 | 6***2 | Винт крепления крышки | |
6211158 | 6***8 | Основание рычага | |
72Н11902 | 7***2 | Кронштейн руля | |
75011001 | 7***1 | Руль в сборе | |
75011032-А | 7***А | Трос сцепления в сборе | |
75011033 | 7***3 | Оболочка троса сцепления в сборе |
