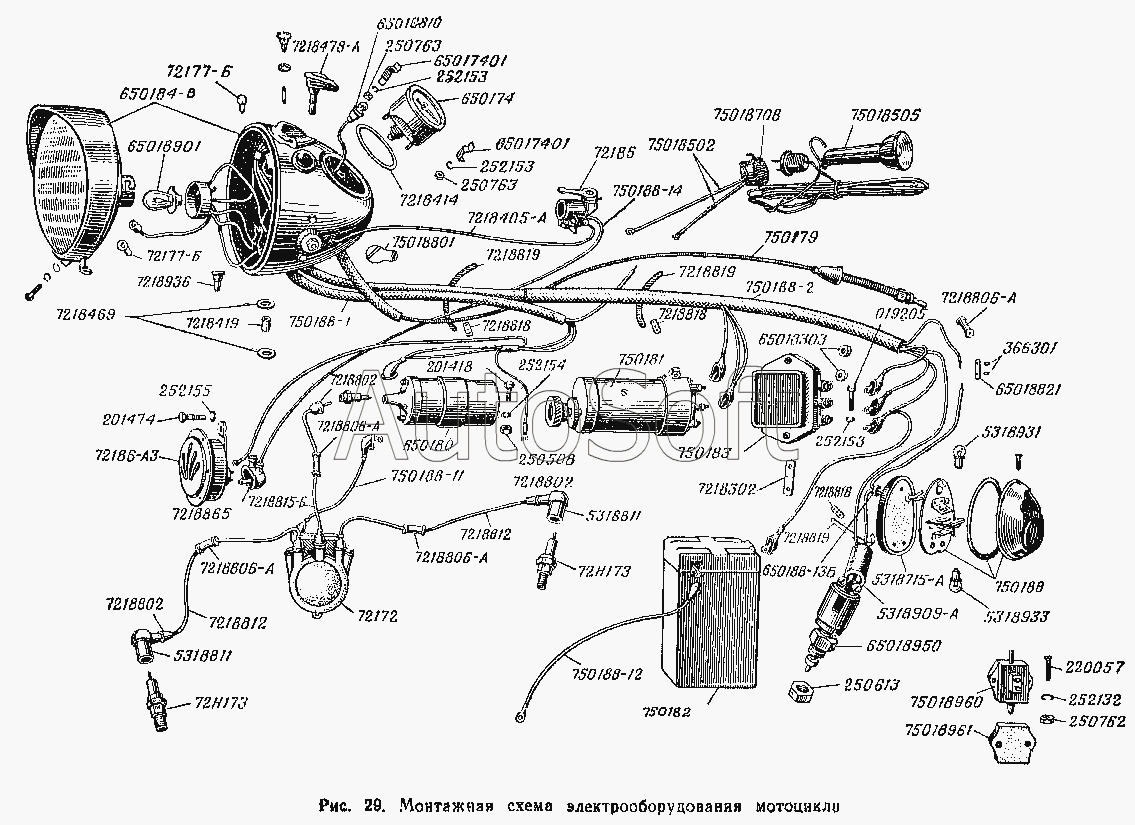

Каталог запасных частей к технике: ИМЗ МВ-750 (1973). Монтажная схема электрооборудования
750182
201418
019205
201474
366301
7218419
7218806-А
7218806-А
7218806-А
7218806-А
75018801
250508
250613
250763
250763
750181
750179
65018950
750188
7218818
7218818
7218818
7218865
650180
7218478-А
5318909-А
7218802
7218802
7218802
72185
7218936
65018821
750188-2
750188-1
650188-13Б
72177-Б
72177-Б
65018810
65018901
5318931
5318933
75018505
65017401
65017401
7218819
7218819
7218819
5318811
5318811
7218405-А
7218302
750188-12
75018502
750188-11
7218815-Б
7218812
7218812
750188-14
5318715-А
65018303
7218469
72172
750183
75018708
72Н173
72Н173
72186-АЗ
650174
7218414
650184-Б
252154
252153
252155
252153
252153
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 019205 | 0***5 | Болт крепления реле-регулятора | |
| 201418 | 2***8 | Болт М6х16 крепления стекла к планкам | |
| 201474 | 2***4 | Болт крепления заднего щитка к раме | |
| 221511 | 2***1 | Винт М3х25 крепления розетки | |
| 250508 | 2***8 | Гайка винта крепления кронштейна номерного знака | |
| 250613 | 2***3 | Гайка оси рычага заднего тормоза | |
| 250763 | 2***3 | Гайка винта крепления заднего фонаря | |
| 252153 | 2***3 | Шайба пружинная винта крепления заднего фонаря | |
| 252153 | 2***3 | Шайба пружинная винта крепления заднего фонаря | |
| 252154 | 2***4 | Шайба пружинная винта крепления кронштейна номерного знака | |
| 252155 | 2***5 | Шайба пружинная болта крепления заднего щитка к раме | |
| 366301 | 3***1 | Винт крепления проводов в соединителе | |
| 47К | 4***К | Розетка | |
| 5318715-А | 5***А | Прокладка заднего фонаря | |
| 5318811 | 5***1 | Наконечник свечи с демпферирующим сопротивлением | |
| 5318909-А | 5***А | Колпак защитный | |
| 5318931 | 5***1 | Лампа А6-6 | |
| 5318933 | 5***3 | Лампа А6-3 | |
| 650174 | 6***4 | Спидометр СП102 | |
| 65017401 | 6***1 | Лапка крепления спидометра | |
| 650180 | 6***0 | Катушка зажигания Б2Б | |
| 65018303 | 6***3 | Прокладка реле-регулятора | |
| 650184-Б | 6***Б | Фара в сборе со спидометром и проводами | |
| 650184-В | 6***В | Фара ФГ116 | |
| 650188-13Б | 6***Б | Кросс проводов стоп-сигнала и заднего фонаря | |
| 65018810 | 6***0 | Лампа А6-2 с патроном и проводом в сборе | |
| 65018820 | 6***0 | Соединитель проводов задних фонарей | |
| 65018821 | 6***1 | Корпус соединителя | |
| 65018901 | 6***1 | Лампа А6-32+32 | |
| 65018950 | 6***0 | Датчик стоп-сигнала | |
| 72172 | 7***2 | Распределитель зажигания ПМ05 | |
| 72177-Б | 7***Б | Лампа А6-2 | |
| 7218302 | 7***2 | Пластина реле - масса | |
| 7218405-А | 7***А | Оболочка троса переключателя света | |
| 7218414 | 7***4 | Уплотнительное кольцо спидометра | |
| 7218419 | 7***9 | Втулка болта крепления фары | |
| 7218469 | 7***9 | Прокладка шайбы болта | |
| 7218469 | 7***9 | Прокладка шайбы болта | |
| 7218471 | 7***1 | Трубка проводов фары | |
| 7218478-А | 7***А | Ключ зажигания | |
| 72185 | 7***5 | Комбинированная монетка опережения зажигания, сигнала и переключателя света | |
| 72186-АЗ | 7***З | Сигнал мотоциклетный С-37 | |
| 7218802 | 7***2 | Колпачок наконечника провода | |
| 7218806-А | 7***А | Втулка провода | |
| 7218812 | 7***2 | Провод высокого напряжения к свече цилиндра | |
| 7218815-Б | 7***Б | Провод высокого напряжения бобина - распределитель | |
| 7218817-Б | 7***Б | Провод высокого напряжения бобина - распределитель в сборе | |
| 7218818 | 7***8 | Замок держателя проводов | |
| 7218819 | 7***9 | Лента держателя проводов | |
| 7218865 | 7***5 | Изолирующий колпачок клемм сигнала | |
| 7218936 | 7***6 | Контрольная лампа А6-0,25 | |
| 72Н173 | 7***3 | Свеча запальная А8У | |
| 750179 | 7***9 | Гибкий вал ГВ-127 | |
| 750181 | 7***1 | Генератор Г414 | |
| 750182 | 7***2 | Батарея аккумуляторная ЗМТ12 | |
| 750183 | 7***3 | Реле-регулятор РР302 | |
| 75018446 | 7***6 | Провод от центрального переключателя к переключателю света | |
| 75018447 | 7***7 | Провод от переключателя к центральной лампе фары (ближний свет) | |
| 75018448 | 7***8 | Провод от переключателя к центральной лампе фары (дальний свет) | |
| 75018501 | 7***1 | Колпачок розетки | |
| 75018502 | 7***2 | Провод аккумулятор - розетка | |
| 75018505 | 7***5 | Лампа переносная ПЛТМ | |
| 75018708 | 7***8 | Розетка в сборе | |
| 750188 | 7***8 | Задний мотофонарь ФП220 | |
| 750188-1 | 7***1 | Кросс проводов бобины и сигнала | |
| 750188-11 | 7***1 | Провод бобина - прерыватель | |
| 750188-12 | 7***2 | Провод аккумулятор - масса | |
| 750188-14 | 7***4 | Провод кнопка - сигнал | |
| 750188-2 | 7***2 | Кросс приводов генератора, стоп-сигнала, реле-регулятора, аккумулятора и заднего фонаря | |
| 75018801 | 7***1 | Втулка фары | |
| 75018805 | 7***5 | Муфта проводов | |
| 75018814 | 7***4 | Изолирующий колпачок клемм |
