Каталог запасных частей к технике: ИМЗ МВ-750 (1973). Шпонки, шплинты, пальцы, шурупы, заклепки, гвоздь
1
1
2
2
2
2
2
2
3
3
4
5
5
6
6
6
6
6
6
6
6
7
7
7
7
8
9
10
10
11
12

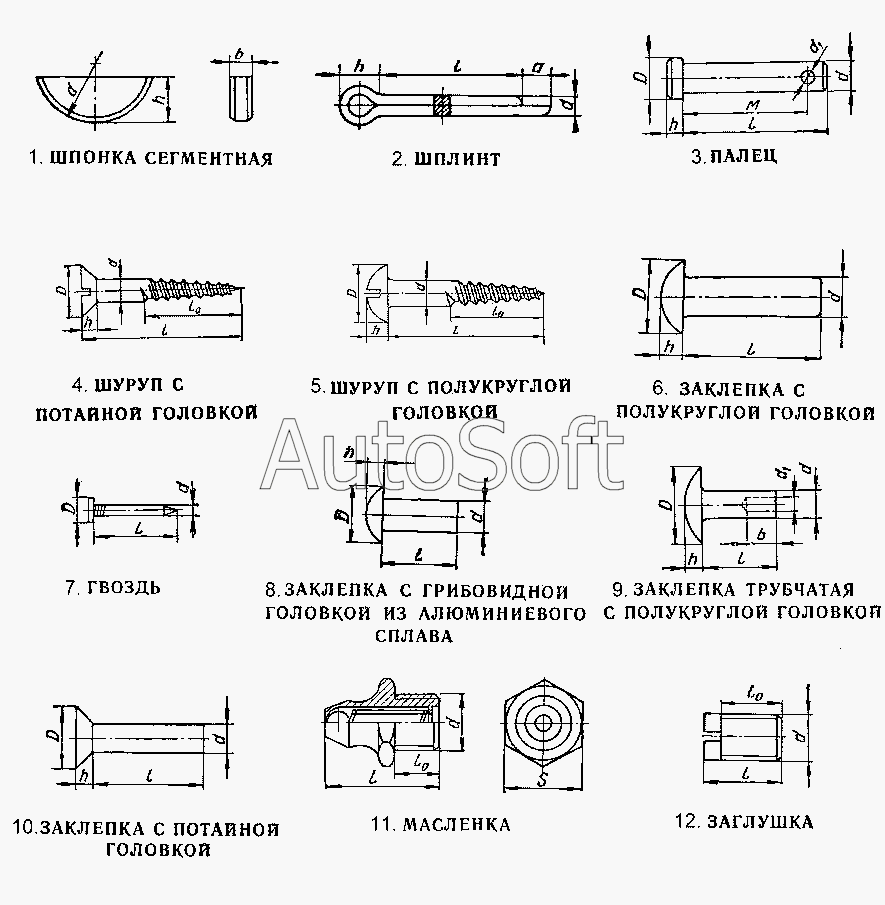

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 258222 | 2***2 | Проволока 0,8х100 мм шплинтовая для болтов крепления крышки корпуса масляного насоса | |
| 258223 | 2***3 | Шплинт-проволока (d=0,8, L=125) | |
| 258240 | 2***0 | Проволока шплинтовая болтов крепления корпуса 0,8х600мм | |
| 1 | 0***7 | Шпонка сегментная | |
| 1 | 0***0 | Шпонка сегментная | |
| 2 | 2***2 | Шплинт | |
| 2 | 2***3 | Шплинт | |
| 2 | 2***4 | Шплинт 2х20 гайки крепления вилки кардана | |
| 2 | 2***6 | Шплинт войлочного уплотнения | |
| 2 | 2***5 | Шплинт (d=3,5, l=36, h=8, а=4) | |
| 2 | 2***1 | Шплинт 5х45 крепления оси заднего колеса | |
| 3 | 2***3 | Палец 8х22 | |
| 3 | 2***1 | Палец крепления подножки пассажира | |
| 4 | 2***7 | Шуруп с потайной головкой (d=5, l=30, l0=18, D=9, h=2,5) | |
| 5 | 2***2 | Шуруп с полукруглой головкой (d=3, l=18, l0=11, D=5,5, h=2,3) | |
| 5 | 2***7 | Шуруп с полукруглой головкой (d=4, l=22, l0=13, D=7, h=3,2) | |
| 6 | 2***9 | Заклепка с полукруглой головкой (d=3, l=6, D=5,3, h=1,8) | |
| 6 | 2***0 | Заклепка с полукруглой головкой (d=3, l=8, D=5,3, h=1,8) | |
| 6 | 2***8 | Заклепка с полукруглой головкой (d=3, l=24, D=5,3, h=1,8) | |
| 6 | 2***9 | Заклепка с полукруглой головкой (d=3, l=26, D=5,3, h=1,8) | |
| 6 | 2***4 | Заклепка с полукруглой головкой (d=4, l=12, D=7,1, h=2,4) | |
| 6 | 2***2 | Заклепка с полукруглой головкой (d=5, l=12, D=8,8, h=3) | |
| 6 | 2***4 | Заклепка с полукруглой головкой (d=5, l=16, D=8,8, h=3) | |
| 6 | 2***4 | Заклепка с полукруглой головкой (d=6, l=16, D=11, h=3,6) | |
| 7 | 2***8 | Гвоздь (d=1, l=16, D=2) | |
| 7 | 2***3 | Гвоздь (d=3, l=40, D=7,5) | |
| 7 | 2***3 | Гвоздь (d=1,6, l=12, D=4,4) | |
| 7 | 2***5 | Гвоздь (d=2, l=16, D=5,2) | |
| 8 | 2***1 | Заклепка 2х4 | |
| 9 | 2***9 | Заклепка трубчатая с полукруглой головкой (d=3,5, l=8, D=7, h=1,4) | |
| 10 | 2***3 | Заклепка ступицы ведомого диска | |
| 10 | 2***2 | Заклепка с потайной головкой (d=6, l=16, D=8,8, h=2) | |
| 11 | 2***2 | Масленка 1-Б1 | |
| 12 | 0***2 | Заглушка М6 (l=10, l0=6) |
