Каталог запасных частей к технике: ИМЗ МВ-750 (1973). Шпильки, гайки, шайбы, штифты
1
1
1
1
1
1
1
1
1
1
2
2
2
2
2
2
2
2
3
3
4
4
4
5
5
5
5
5
5
5
5
6
6
6
6
6
6
7
7
7
8
9
9
9

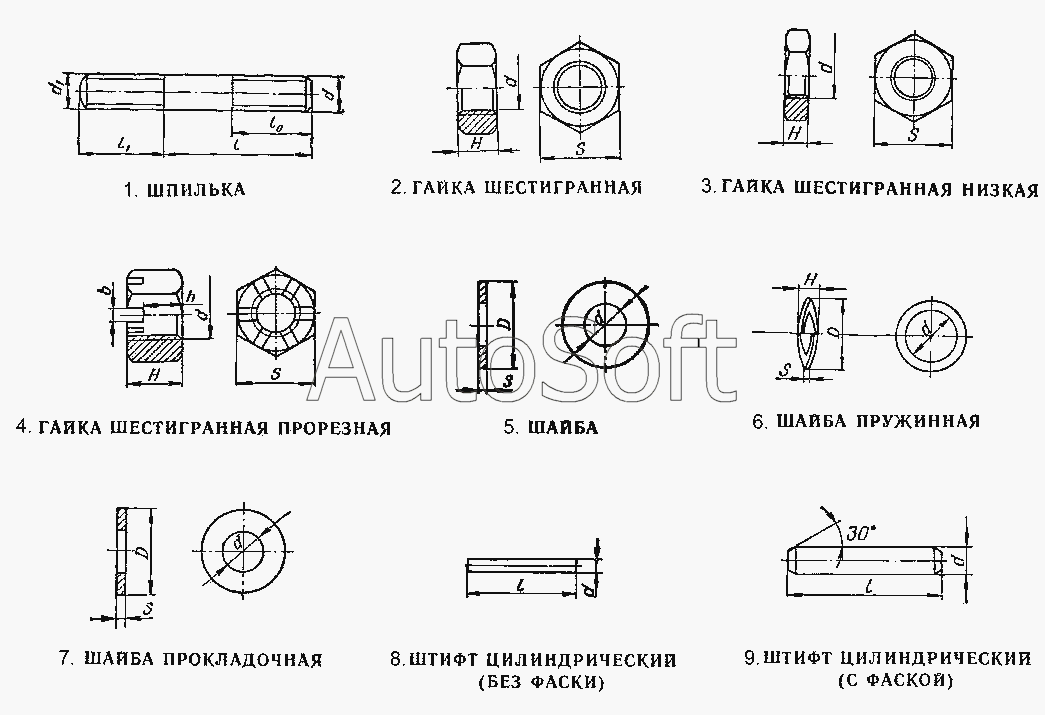

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***А | Шпилька крепления двигателя к пластине рамы | |
| 1 | 0***8 | Шпилька крепления карбюратора | |
| 1 | 0***6 | Шпилька крепления передней крышки картера | |
| 1 | 0***9 | Шпилька держателя крышки прерывателя | |
| 1 | 0***5 | Шпилька крепления направляющей | |
| 1 | 0***3 | Шпилька крепления упора генератора | |
| 1 | 0***7 | Шпилька крепления цилиндров | |
| 1 | 0***1 | Шпилька крепления коробки передач | |
| 1 | 0***8 | Шпилька крепления цилиндров | |
| 1 | 0***9 | Шпилька крепления корпуса коляски к раме | |
| 2 | 2***3 | Гайка шестигранная М6 (S=10, Н=5) | |
| 2 | 2***0 | Гайка крепления упора для ног | |
| 2 | 2***1 | Гайка болта крепления заднего щитка к раме | |
| 2 | 2***2 | Гайка шестигранная М10 (S=17, Н=8) | |
| 2 | 2***3 | Гайка крепления седла водителя к раме | |
| 2 | 2***5 | Гайка крепления кронштейна тяги | |
| 2 | 2***9 | Гайка М14Х1,5 крепления тяги рамы коляски | |
| 2 | 2***3 | Гайка винта крепления заднего фонаря | |
| 3 | 2***3 | Гайка оси рычага заднего тормоза | |
| 3 | 2***8 | Гайка М8х15 стопорения регулировочной вилки | |
| 4 | 2***0 | Ганка М14х1,5 корончатая крепления оси заднего колеса | |
| 4 | 2***7 | Гайка прорезная М8х1 крепления | |
| 4 | 3***1 | Гайка корончатая М20х1,5 крепления оси колеса коляски | |
| 5 | 2***1 | Шайба штампованная 3,5 крепления основания хомута | |
| 5 | 2***2 | Шайба (d=4,3, D=9, S=1) | |
| 5 | 2***3 | Шайба штампованная болта крепления ручки воздушного корректора | |
| 5 | 2***4 | Шайба штампованная винта крепления номерного знака | |
| 5 | 2***5 | Шайба болта крепления заднего щитка к раме | |
| 5 | 2***6 | Шайба (d=10,5, D=21, S=2) | |
| 5 | 2***7 | Шайба штампованная крепления подставки | |
| 5 | 2***8 | Шайба (d=8,4, D=22, S=2) | |
| 6 | 2***3 | Шайба пружинная винта крепления заднего фонаря | |
| 6 | 2***4 | Шайба пружинная винта крепления кронштейна номерного знака | |
| 6 | 2***5 | Шайба пружинная болта крепления заднего щитка к раме | |
| 6 | 2***6 | Шайба пружинная болта крепления седла водителя | |
| 6 | 2***7 | Шайба пружинная крепления двигателя | |
| 6 | 2***8 | Шайба пружинная 14 крепления тяги рамы коляски | |
| 7 | 0***3 | Прокладка 6 специальная | |
| 7 | 0***7 | Шайба прокладочная сливной пробки | |
| 7 | 0***2 | Шайба прокладочная пробки заливного отверстия | |
| 8 | 2***7 | Штифт крепления уравнителя | |
| 9 | 2***1 | Штифт 4х10 | |
| 9 | 2***7 | Штифт шестерни распределительного вала | |
| 9 | 2***9 | Штифт передней крышки картера |
