Каталог запасных частей к технике: ИМЗ МВ-750 (1973). Болты, винты
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
2
3
3
3
4
4
5
5
5
5
5
5
5
6
6
6
6
6
7
8
8
8
8
8
8

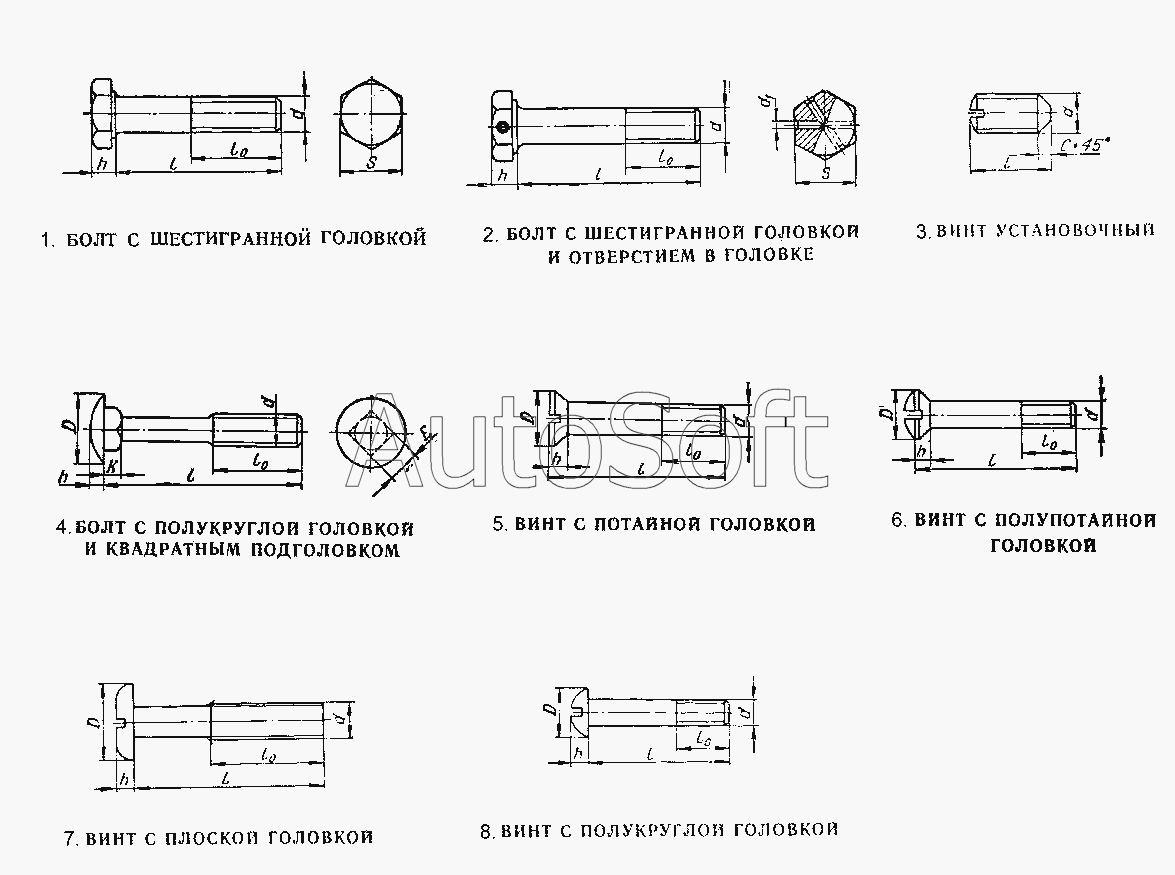

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***5 | Болт крепления реле-регулятора | |
| 1 | 2***2 | Болт крепления ручки седла | |
| 1 | 2***4 | Болт с шестигранной головкой М8 (l=75, l0=22, h=5, S=12) | |
| 1 | 2***8 | Болт с шестигранной головкой М8х1 (l=32, l0=22, h=5, S=12) | |
| 1 | 2***8 | Болт М6х16 крепления стекла к планкам | |
| 1 | 2***0 | Болт М6х20 крепления зажима к щитку | |
| 1 | 2***2 | Болт М6х25 крепления скобы к щитку | |
| 1 | 2***4 | Болт М6х30 крепления хомутов с планками к кузову | |
| 1 | 2***8 | Болт кронштейна рычага выключения сцепления | |
| 1 | 2***2 | Болт М6х50 соединения корзинки | |
| 1 | 2***5 | Болт крепления хомута генератора | |
| 1 | 2***6 | Болт с шестигранной головкой М8 (l=45, l0=22, h=5, S=12) | |
| 1 | 2***8 | Болт крепления ведущей шестерни распределения | |
| 1 | 2***4 | Болт крепления заднего щитка к раме | |
| 1 | 2***6 | Болт крепления заднего щитка к раме | |
| 1 | 2***8 | Болт крепления мостика к щитку | |
| 1 | 2***0 | Болт М8х1х30 переднего крепления кузова к шасси | |
| 1 | 2***2 | Болт крепления рессоры седла к раме | |
| 1 | 2***7 | Болт крепления рычага задней подвески к раме | |
| 1 | 2***0 | Болт верхнего крепления амортизатора | |
| 1 | 2***6 | Болт нижнего крепления амортизатора | |
| 1 | 2***2 | Болт крепления седла водителя к раме | |
| 1 | 2***7 | Болт М12х1,25х40 крепления тяги к ушку рамы | |
| 1 | 2***0 | Болт М12х1,25х48 затяжки заднего кулака | |
| 2 | 2***2 | Болт крепления корпуса заднего подшипника | |
| 3 | 2***1 | Винт крепления валика вилок переключения передач | |
| 3 | 2***0 | Винт установочный с коническим концом М6х10 стопорения втулки | |
| 3 | 3***1 | Винт крепления проводов в соединителе | |
| 4 | 2***9 | Болт М6х25 крепления кассеты к кузову | |
| 4 | 2***1 | Болт крепления упора для ног | |
| 5 | 2***1 | Винт М3х25 крепления розетки | |
| 5 | 2***7 | Винт М5х10 крепления защелки | |
| 5 | 2***8 | Винт крепления обоймы сальника | |
| 5 | 2***5 | Винт М6Х15 крепления планки к кузову | |
| 5 | 2***6 | Винт с потайной головкой М6 (l=18, l0=15, h=3, D=11) | |
| 5 | 2***1 | Винт крепления крышки распределительной коробки к картеру двигателя | |
| 5 | 2***7 | Винт крепления крышки распределительной коробки к картеру двигателя | |
| 6 | 2***7 | Винт крепления корпуса зеркала к накладке шарового зажима | |
| 6 | 2***3 | Винт крепления заднего фонаря | |
| 6 | 2***6 | Винт крепления хомута уплотнительной муфты | |
| 6 | 2***4 | Винт крепления правой крышки | |
| 6 | 2***1 | Винт крепления крышки клапанной коробки | |
| 7 | 2***1 | Винт крепления задней втулки вала пускового механизма | |
| 8 | 2***8 | Винт с полукруглой головкой М4 (l=6, l0=6, h=3,2, D=7) | |
| 8 | 2***8 | Винт крепления заднего фонаря | |
| 8 | 2***0 | Винт с полукруглой головкой М5 (l=16, l0=16, h=4, D=9) | |
| 8 | 2***3 | Винт крепления кронштейна номерного знака | |
| 8 | 2***4 | Винт М6х14 среднего крепления крыла | |
| 8 | 2***7 | Винт с полукруглой головкой М6 (l=20, l0=20, h=4,5, D=10,5) |
