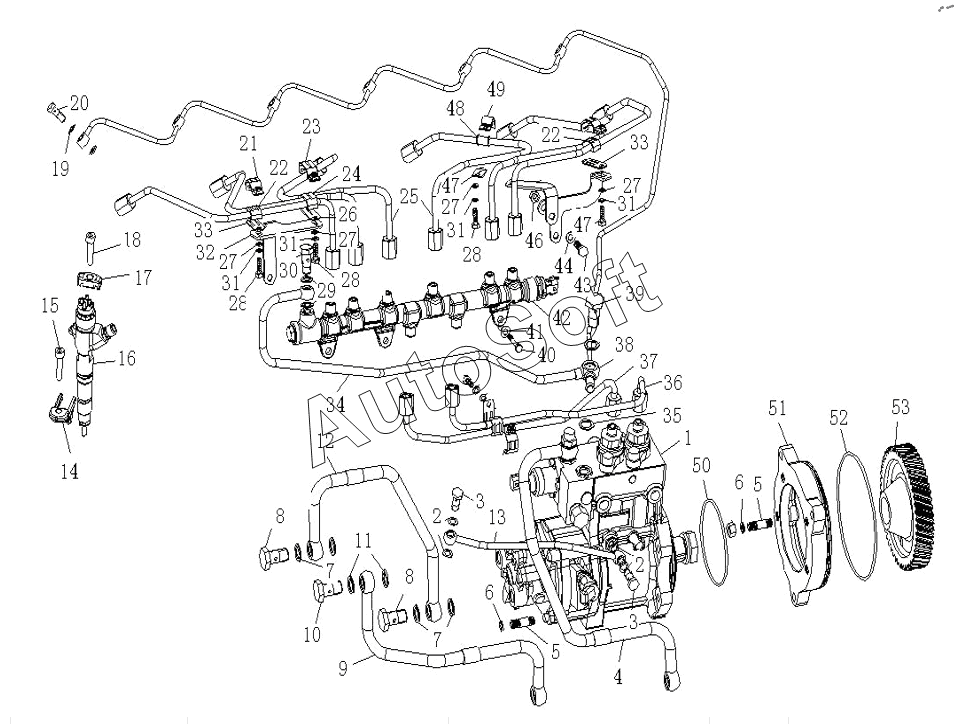

Каталог запасных частей к технике: HOWO D10.34-50. Fuel Supply System
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
26
27
27
27
27
28
28
28
29
30
31
31
31
31
32
33
33
34
35
36
37
38
38
39
40
41
42
43
44
46
47
47
48
49
50
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | V***1 | Injection Pump | |
| 1,2 | V***2 | Overflow valve | |
| 1,3 | V***3 | Metering valve | |
| 1.1 | V***1 | Transfer pump | |
| 10 | V***4 | Hollow bolt | |
| 11 | V***6 | Gasket | |
| 12 | V***4 | Fuel Pipe | |
| 13 | V***A | Oil inlet pipe for lubricating oil for oil pump | |
| 14 | V***4 | Injector Clamp | |
| 15 | V***9 | Bolt | |
| 16 | V***2 | Fuel Injector Assembly | |
| 16.1 | V***1 | Inject nozzle matching parts | |
| 16.11 | V***1 | Adjust ring | |
| 16.12 | V***2 | Adjust ring | |
| 16.13 | V***3 | Adjust ring | |
| 16.14 | V***4 | Adjust ring | |
| 16.15 | V***5 | Adjust ring | |
| 16.16 | V***6 | Adjust ring | |
| 16.17 | V***7 | Adjust ring | |
| 16.18 | V***8 | Adjust ring | |
| 16.19 | V***9 | Adjust ring | |
| 16.2 | V***2 | Control Valve Unit | |
| 16.20 | V***0 | Adjust ring | |
| 16.21 | V***1 | Adjust ring | |
| 16.22 | V***2 | Adjust ring | |
| 16.23 | V***3 | Adjust ring | |
| 16.24 | V***4 | Adjust ring | |
| 16.25 | V***5 | Adjust ring | |
| 16.3 | V***3 | Ball valve | |
| 16.4 | V***4 | Adjust ring | |
| 16.41 | V***1 | Adjust ring | |
| 16.42 | V***2 | Adjust ring | |
| 16.43 | V***3 | Adjust ring | |
| 16.44 | V***4 | Adjust ring | |
| 16.45 | V***5 | Adjust ring | |
| 16.46 | V***6 | Adjust ring | |
| 16.47 | V***7 | Adjust ring | |
| 16.48 | V***8 | Adjust ring | |
| 16.49 | V***9 | Adjust ring | |
| 16.50 | V***0 | Adjust ring | |
| 16.51 | V***1 | Adjust ring | |
| 17 | V***5 | Injector Clamp | |
| 18 | Q***2 | Bolt | |
| 19 | V***2 | Gasket | |
| 2 | V***3 | Washer | |
| 20 | 1***3 | Hollow bolt | |
| 21 | V***8 | верхний компонент вязки двух трубки | |
| 22 | V***3 | подкладка | |
| 23 | V***9 | верхний компонент вязки трех трубки | |
| 24 | V***6 | подкладка трех трубки | |
| 25 | V***0 | High Pressure Fuel Pipes | |
| 26 | V***5 | низкий компонент вязки трех трубки | |
| 27 | Q***6 | Шайба | |
| 28 | Q***0 | болт | |
| 29 | V***4 | Sealing washer | |
| 3 | V***2 | Bolt | |
| 30 | V***1 | Hollow bolt | |
| 31 | Q***6 | Пружинная шайба | |
| 32 | V***6 | Supporting | |
| 33 | V***2 | низкий компонент вязки двух трубки | |
| 34 | V***2 | Fuel Return Pipe | |
| 35 | V***6 | Gasket | |
| 36 | V***1 | High Pressure Fuel Pipe | |
| 37 | V***2 | High Pressure Fuel Pipe | |
| 38 | V***8 | Connecting | |
| 38 | V***A | Connecting | |
| 39 | 1***1 | Hollow bolt | |
| 4 | V***6 | Fuel Pipe | |
| 4 | V***A | Fuel Pipe | |
| 40 | Q***5 | болт | |
| 41 | Q***8 | Пружинная шайба | |
| 42 | V***3 | Rail | |
| 43 | Q***6 | болт | |
| 44 | Q***8 | Пружинная шайба | |
| 46 | Q***8 | гайка | |
| 47 | V***8 | низкий компонент вязки одной трубки | |
| 48 | V***9 | подкладка | |
| 49 | V***7 | верхний компонент вязки одной трубки | |
| 5 | Q***3 | Stud | |
| 50 | V***0 | O-Ring | |
| 51 | V***6 | Injection Pump Flange | |
| 52 | V***9 | O-Ring | |
| 53 | V***9 | Injection Pump Gear | |
| 54 | Q***3 | Stud | |
| 55 | Q***0 | Шайба | |
| 56 | Q***0 | гайка | |
| 57 | V***0 | High Pressure Fuel Pipes | |
| 58 | V***7 | Supporting | |
| 58 | V***3 | Supporting | |
| 59 | V***8 | Supporting | |
| 6 | Q***0 | Шайба | |
| 60 | V***2 | Fuel coarse filter assembly | |
| 61 | V***8 | Bracket | |
| 62 | Q***5 | Bolt | |
| 63 | Q***2 | Wave washer | |
| 64 | Q***0 | гайка | |
| 65 | V***6 | Bolt | |
| 66 | Q***8 | Пружинная шайба | |
| 67 | Q***2 | болт | |
| 68 | Q***8 | Пружинная шайба | |
| 69 | V***8 | Fuel fine filter assembly | |
| 69 | V***2 | Filter | |
| 7 | V***6 | Gasket | |
| 70 | V***5 | Bracket | |
| 70 | V***9 | Bracket | |
| 71 | 1***0 | Plug | |
| 72 | V***5 | Sealing washer | |
| 73 | V***0 | Block | |
| 8 | V***4 | Hollow bolt | |
| 9 | V***5 | Fuel Pipe |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
