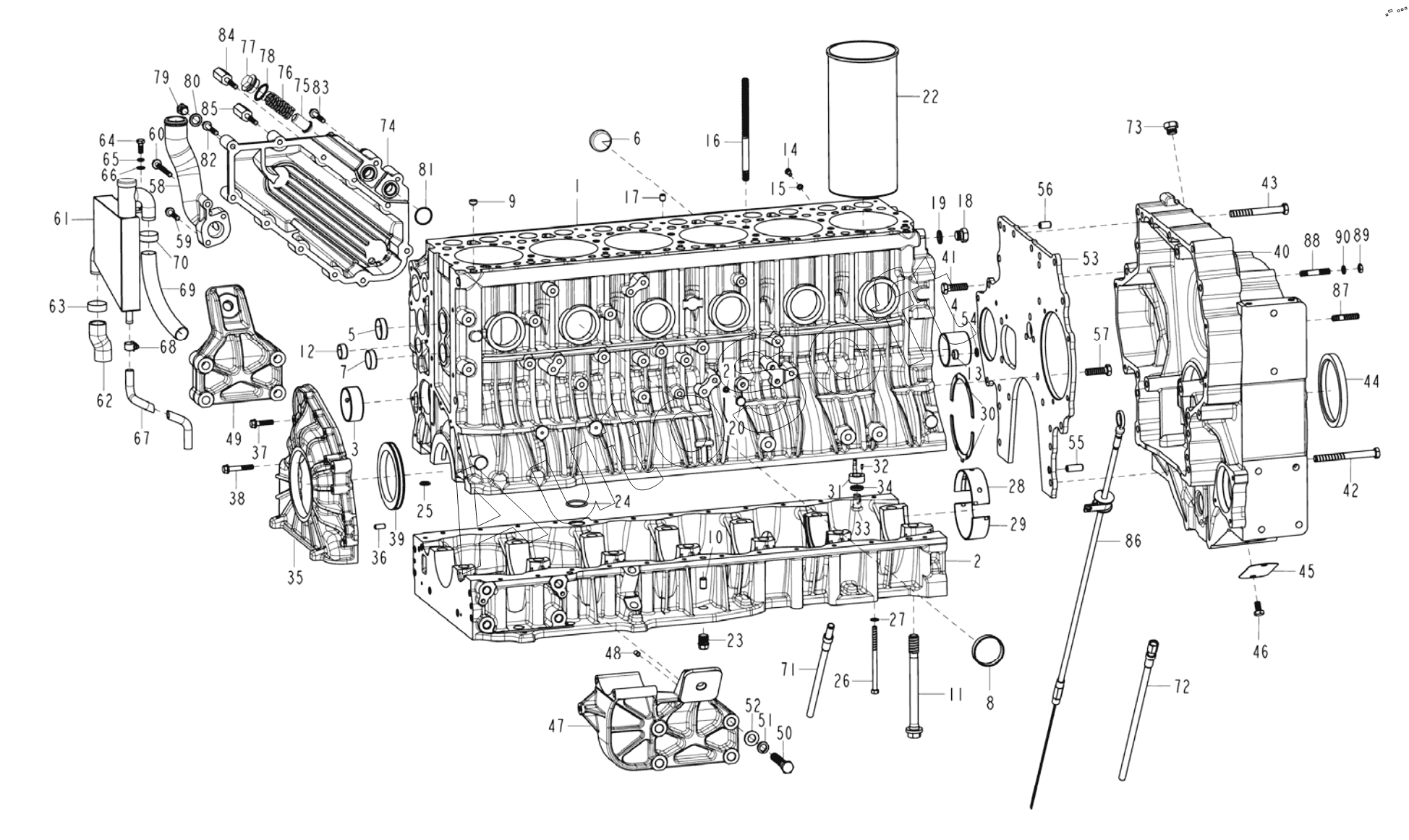

Каталог запасных частей к технике: HOWO T12.38-30. Cylinder Block
57
68
67
66
65
64
63
62
61
60
59
58
69
56
55
54
53
52
51
50
49
48
47
46
79
90
89
88
87
86
85
84
83
82
81
80
45
78
77
76
75
74
73
72
71
70
11
22
21
20
19
18
17
16
15
14
13
12
23
10
9
8
7
6
5
4
3
2
1
33
44
43
42
41
40
39
38
37
36
35
34
32
31
30
30
29
28
27
26
25
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| AZ1238010002 | A***2 | Cylinder block assembly | |
| VG1246070004 | V***4 | Oil cooler cover assembly | |
| 1 | A***4 | Cylinder block | |
| 2 | A***9 | Crankcase | |
| 3 | V***2 | Camshaft bush | |
| 4 | V***3 | Camshaft bush | |
| 5 | 1***9 | Core plug | |
| 6 | V***4 | Core hole plug | |
| 7 | V***1 | Core hole plug | |
| 8 | V***6 | Core hole plug | |
| 9 | V***8 | Core hole plug | |
| 10 | V***2 | Positioning pin | |
| 11 | V***3 | Main bearing bolt | |
| 12 | 1***4 | Core plug | |
| 13 | 1***0 | Core plug | |
| 14 | Q***8 | Screw plug | |
| 15 | V***2 | Gasket | |
| 16 | V***3 | Stud | |
| 17 | Q***4 | Dowel pin | |
| 18 | Q***8 | Plug | |
| 19 | V***7 | Gasket | |
| 20 | V***9 | Socket plug | |
| 21 | V***3 | Washer | |
| 22 | V***8 | Cylinder liner | |
| 23 | V***5 | Screw plug | |
| 24 | V***2 | манжета | |
| 25 | V***1 | O-ring | |
| 26 | Q***5 | Hex head bolt | |
| 27 | Q***8 | Пружинная шайба | |
| 28 | V***4 | Crankshaft main bearing | |
| 29 | V***5 | Crankshaft main bearing | |
| 30 | V***6 | Thrust washers | |
| 30 | V***9 | Oil injection nozzle assembly | |
| 31 | V***9 | Oil injection nozzle assembly | |
| 32 | Q***8 | Spring dowel pin | |
| 33 | 1***1 | Hollow bolt | |
| 34 | V***5 | Sealing washer | |
| 35 | V***A | Front cover | |
| 36 | Q***0 | Шпилька | |
| 37 | Q***5 | Hex head bolt | |
| 38 | Q***0 | Hex head bolt | |
| 39 | V***5 | Front crankshaft oil seal | |
| 40 | A***9 | Flywheel housing | |
| 41 | Q***2 | Screw | |
| 42 | Q***2 | Hex head bolt | |
| 43 | Q***2 | Hex head bolt | |
| 44 | V***0 | Oil sealing | |
| 45 | V***1 | покрышка | |
| 46 | Q***8 | болт | |
| 47 | V***4 | Support | |
| 48 | Q***4 | Штифт | |
| 49 | V***3 | Support | |
| 50 | Q***2 | Hex head bolt | |
| 51 | Q***4 | Пружинная шайба | |
| 52 | Q***4 | Шайба | |
| 53 | V***5 | Transition plate | |
| 54 | V***6 | Washer | |
| 55 | Q***2 | Dowel pin | |
| 56 | Q***2 | Dowel pin | |
| 57 | Q***2 | Screw | |
| 58 | V***5 | Oil filler | |
| 59 | Q***5 | Hex head bolt | |
| 60 | Q***0 | Hex head bolt | |
| 61 | V***6 | Oil separator | |
| 62 | V***0 | Hose | |
| 63 | 1***1 | Хомут | |
| 64 | Q***0 | болт | |
| 65 | Q***8 | Пружинная шайба | |
| 66 | Q***8 | Шайба | |
| 67 | V***1 | Oil drain pipe | |
| 68 | 1***6 | Хомут | |
| 69 | V***2 | Vent-pipe | |
| 70 | 1***1 | Хомут | |
| 71 | V***6 | Oil drain pipe connector assembly | |
| 72 | V***5 | низкие агрегаты | |
| 73 | Q***8 | Plug | |
| 74 | V***A | Oil cooler cover | |
| 75 | V***6 | Safety relief valve | |
| 76 | V***7 | Safety relief valve spring | |
| 77 | V***8 | Screw plug | |
| 78 | V***2 | Sealing washer | |
| 79 | 1***0 | Plug | |
| 80 | V***5 | Sealing washer | |
| 81 | V***0 | O-ring | |
| 82 | Q***5 | Hex head bolt | |
| 83 | Q***0 | Hex head bolt | |
| 84 | V***8 | Support bolt | |
| 85 | V***0 | Support bolt | |
| 86 | V***1 | Oil dipstick assembly | |
| 87 | V***3 | Stud | |
| 88 | Q***3 | Stud | |
| 89 | Q***0 | гайка | |
| 90 | Q***0 | Пружинная шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
