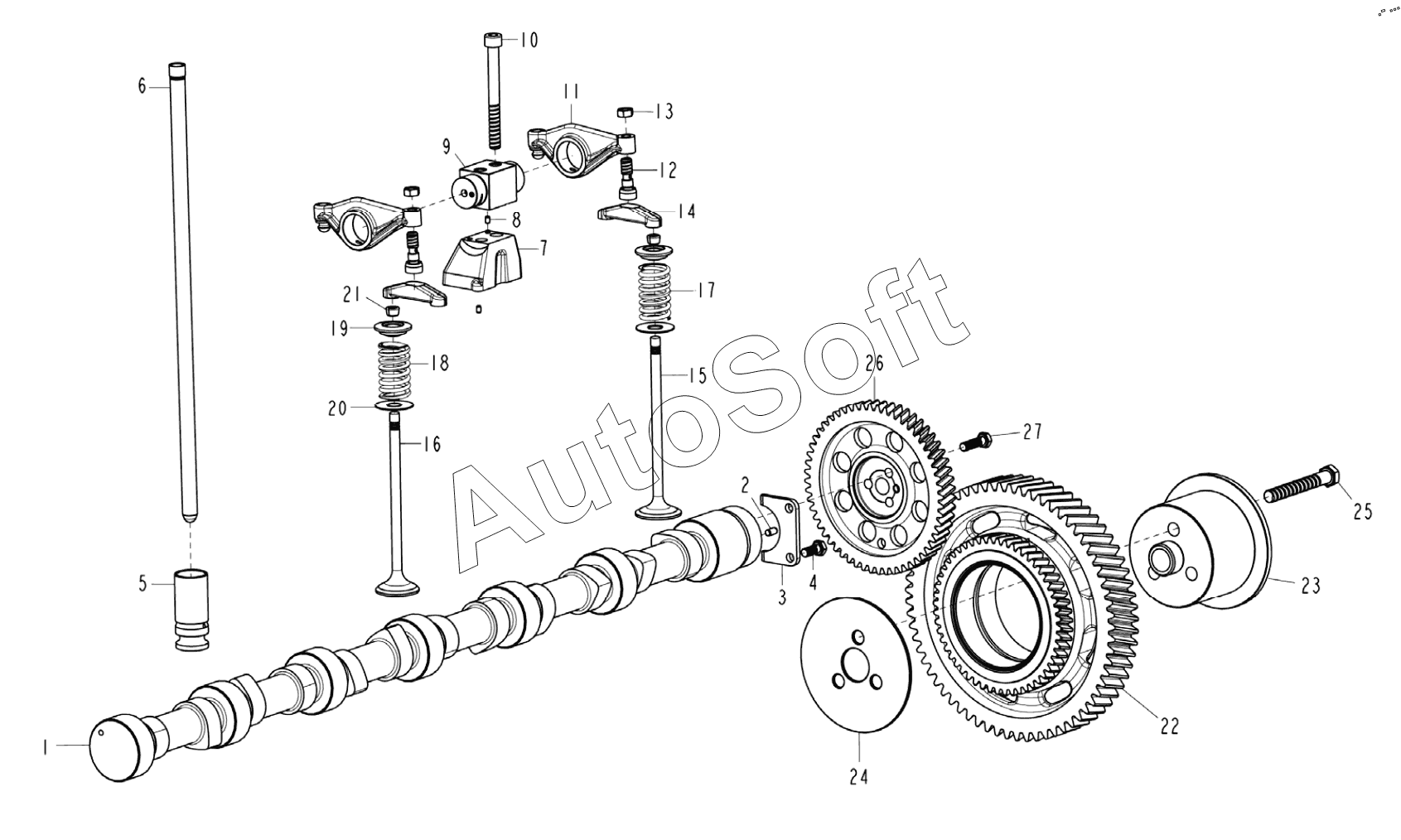

Каталог запасных частей к технике: HOWO T12.38-30. Valve-Gear Mechanism
14
27
26
25
24
23
22
21
20
19
18
17
16
15
13
12
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| VG1246050001 | V***1 | Camshaft assembly | |
| 1 | V***8 | Camshaft | |
| 2 | Q***2 | Dowel pin | |
| 3 | V***9 | Thrust flange | |
| 4 | Q***2 | Hex head bolt | |
| 5 | V***9 | Valve tappet | |
| 6 | V***0 | Valve push rod | |
| 7 | V***5 | Rocker arm support | |
| 8 | Q***6 | Dowel pin | |
| 9 | V***6 | Rocker arm shaft assembly | |
| 10 | Q***2 | Hex head bolt | |
| 11 | V***8 | Rocker arm assembly | |
| 12 | V***1 | Valve setting screw | |
| 13 | V***5 | Клапан очистки регулировочную гайку | |
| 14 | V***3 | Valve bridge | |
| 15 | V***1 | Intake valve | |
| 16 | V***2 | Exhaust valve | |
| 17 | V***3 | Intake valve spring | |
| 18 | V***4 | Exhaust valve spring | |
| 19 | V***5 | Spring cup | |
| 20 | V***6 | Spring seat | |
| 21 | V***8 | Valve cone | |
| 22 | V***0 | Idle gear assembly | |
| 23 | V***4 | Idle gear axle | |
| 24 | V***5 | Thrust washer | |
| 25 | Q***2 | Hex head bolt | |
| 26 | V***6 | Camshaft gear | |
| 27 | Q***2 | Hex head bolt |
