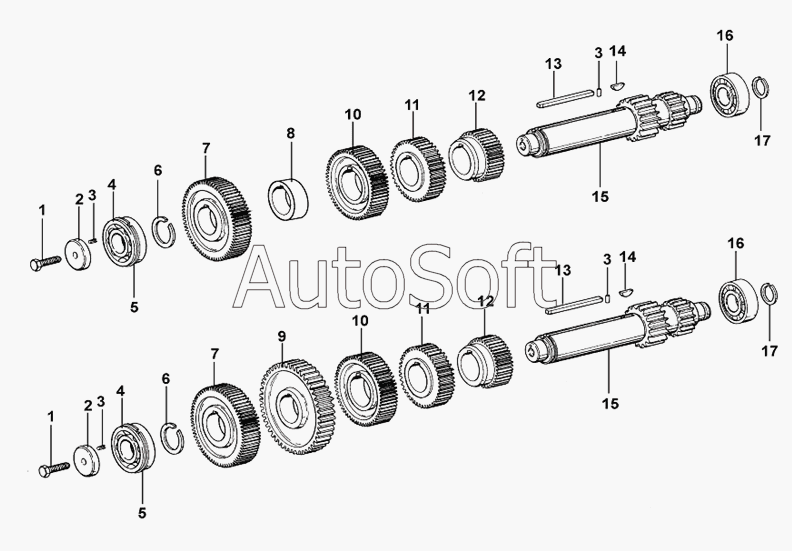

Каталог запасных частей к технике: Shaanxi 9JS135A-G1800 (2008). Валы промежуточные левый, правый КПП
1
1
2
2
3
3
3
3
4
4
5
5
6
6
7
7
8
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***6 | Болт М 16x1.5x45 | |
| 2 | 1***8 | Отражатель | |
| 3 | G***6 | Палец цилиндрический упругий | |
| 4 | 3***Y | Подшипник | |
| 5 | C***1 | Кольцо стопорное | |
| 6 | 1***8 | Кольцо стопорное | |
| 7 | J***4 | Шестерня ведущая промежуточного вала | |
| 8 | C***5 | Втулка | |
| 9 | C***6 | Колесо фрикционное | |
| 10 | J***3 | Шестерня повышающей передачи промежуточного вала | |
| 11 | J***2 | Шестерня второй передачи промежуточного вала | |
| 12 | J***1 | Шестерня первой передачи промежуточного вала | |
| 13 | 1***3 | Фиксатор | |
| 14 | X***E | Шпонка полукруглая | |
| 15 | J***8 | Вал промежуточный | |
| 16 | 1***E | Подшипник роликовый | |
| 17 | 1***7 | Отражатель |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
