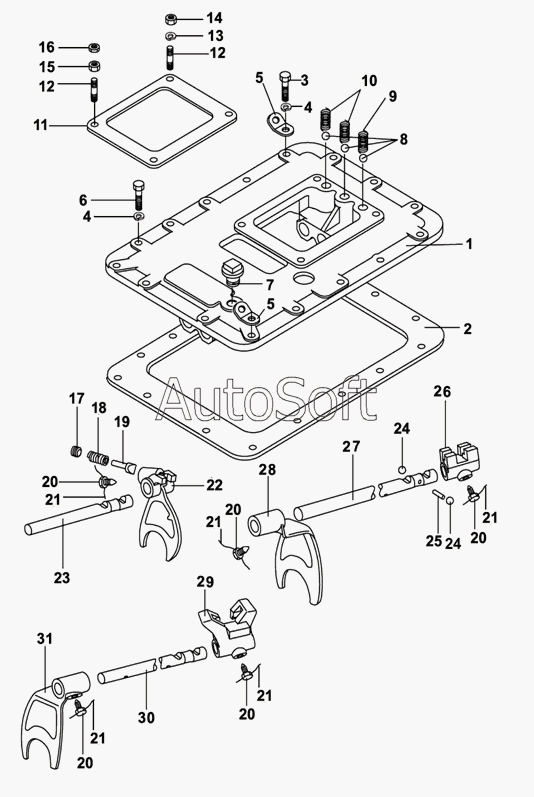

Каталог запасных частей к технике: Shaanxi 9JS135A-G1800 (2008). Механизм переключения коробки передач
16
31
30
29
28
27
26
25
24
24
23
22
21
21
21
21
21
20
20
20
20
20
19
18
17
1
15
14
13
12
12
11
10
9
8
7
6
5
5
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | F***0 | Верхняя крышка в сборе | |
| 2 | 1***8 | Прокладка | |
| 3 | G***6 | Болт М 16x1.5x45 | |
| 4 | G***6 | Шайба пружинная | |
| 5 | 2***5 | Кронштейн | |
| 6 | G***6 | Болт М 16x1.5x45 | |
| 7 | Q***0 | Пробка коническая | |
| 8 | G***9 | Шарик стальной 12.7 | |
| 9 | F***4 | Пружина | |
| 10 | F***5 | Пружина | |
| 11 | 1***2 | Прокладка | |
| 12 | 1***6 | Шпилька | |
| 13 | G***6 | Шайба пружинная | |
| 14 | Q***0 | Гайка № 2 | |
| 15 | X***3 | Гайка 3/8 - 24 | |
| 16 | Q***0 | Гайка | |
| 17 | 8***8 | Гайка | |
| 18 | 8***4 | Пружина | |
| 19 | F***1 | Болт | |
| 20 | 3***0 | Винт | |
| 21 | 1***9 | Проволока | |
| 22 | F***4 | Вилка пониженной передач заднего хода | |
| 23 | 1***2 | Шток вилки переключения пониженной передачи | |
| 24 | G***9 | Шарик стальной 12.7 | |
| 25 | 1***4 | Фиксатор | |
| 26 | F***8 | Блок 1/2 и 5/6 передач 19,05 | |
| 27 | 1***3 | Шток вилки 1/2 и 5/6 передач | |
| 28 | 1***5 | Вилка 1/2 передачи | |
| 29 | F***9 | Рычаг переключения передач 3/4 и 7/8 sрееd | |
| 30 | 1***3 | Шток вилки 3/4 и 7/8 передач | |
| 31 | 1***6 | Вилка 3/4 и 7/8 передач |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
