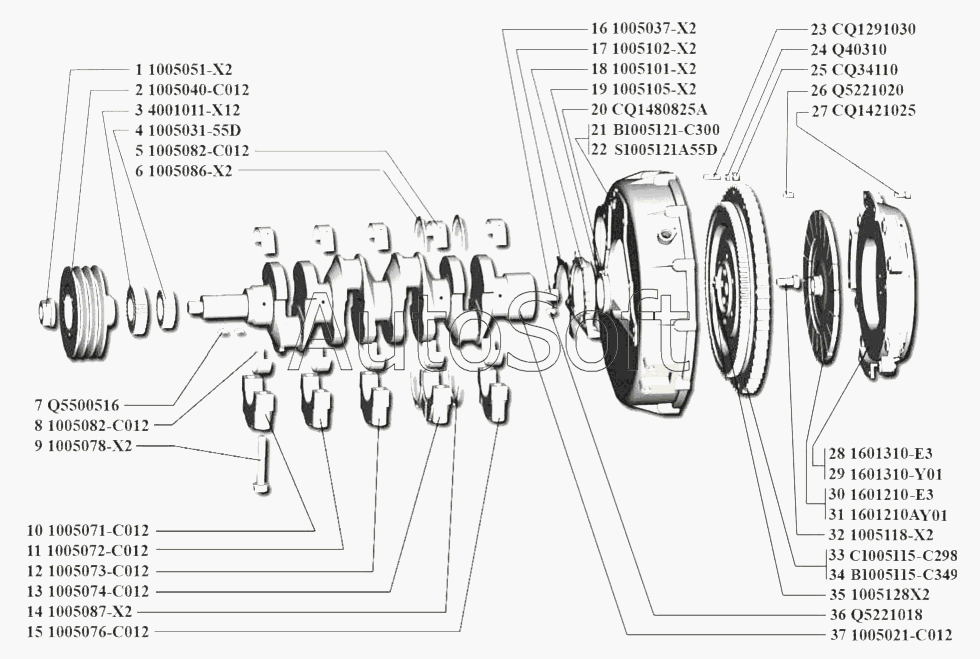

Каталог запасных частей к технике: BAW Двигатели BAW-CA4DC2 (2010). Вал коленчатый и маховик двигателя
29
20
21
22
23
24
25
26
27
28
19
30
31
32
33
34
35
36
37
10
2
3
4
5
6
7
8
9
1
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***2 | Гайка | |
| 2 | 1***2 | Шкив в сборе | |
| 3 | 4***2 | Передняя манжета коленчатого вала | |
| 4 | 1***D | Распределительная шестерня | |
| 5 | 1***2 | Вкладыш | |
| 6 | 1***2 | Верхняя упорная пластина коленчатого вала | |
| 7 | Q***6 | Шпонка сегментная | |
| 8 | 1***2 | Вкладыш | |
| 9 | 1***2 | Болт | |
| 10 | 1***2 | Крышка 1го подшипника коленчатого вала | |
| 11 | 1***2 | Крышка 2го подшипника коленчатого вала | |
| 12 | 1***2 | Крышка 3го подшипника коленчатого вала | |
| 13 | 1***2 | Крышка 4го подшипника коленчатого вала | |
| 14 | 1***2 | Нижняя упорная пластина коленчатого вала | |
| 15 | 1***2 | Крышка 5го подшипника коленчатого вала | |
| 16 | 1***2 | Подшипник вала КПП | |
| 17 | 1***2 | Прокладка | |
| 18 | 1***2 | Держатель манжеты | |
| 19 | 1***2 | Манжета | |
| 20 | C***A | Болт, шайба | |
| 21 | В***0 | Картер маховика | |
| 22 | S***D | Картер маховика | |
| 23 | C***0 | Шпилька | |
| 24 | Q***0 | Шайба пружинная | |
| 25 | C***0 | Гайка | |
| 26 | Q***0 | Штифт | |
| 27 | C***5 | Болт | |
| 28 | 1***3 | Диск сцепления нажимной в сборе | |
| 29 | 1***1 | Диск сцепления нажимной в сборе | |
| 30 | 1***3 | Диск сцепления ведомый | |
| 31 | 1***1 | Диск сцепления ведомый | |
| 32 | 1***2 | Болт | |
| 33 | С***8 | Маховик с ободом в сборе | |
| 34 | В***9 | Маховик с ободом в сборе | |
| 35 | 1***2 | Болт | |
| 36 | Q***8 | Штифт | |
| 37 | 1***2 | Коленчатый вал |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
