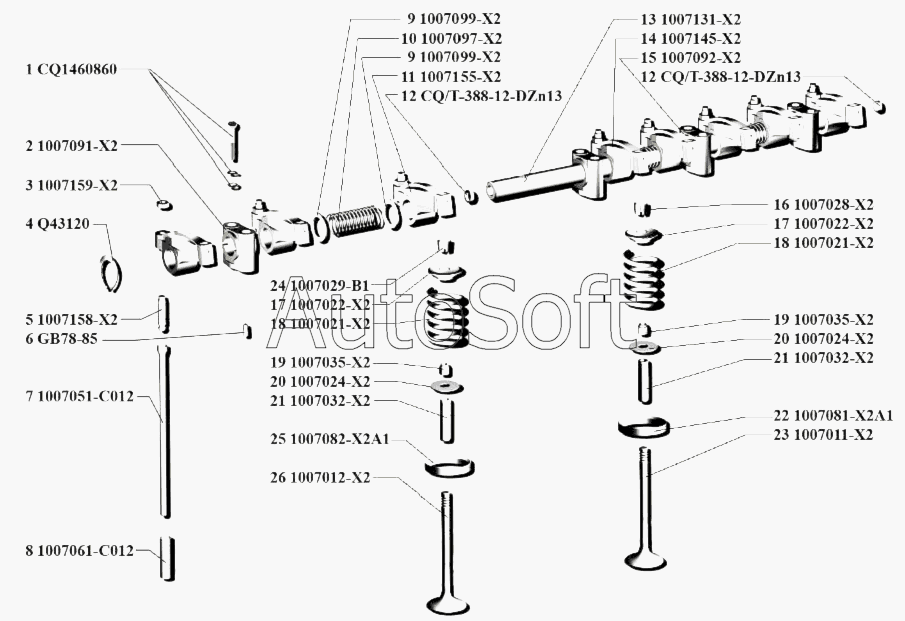

Каталог запасных частей к технике: BAW Двигатели BAW-CA4DC2 (2010). Клапаны и толкатели клапанов двигателя
14
26
25
24
23
22
21
21
20
20
19
19
18
18
17
17
16
15
1
13
12
12
11
10
9
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | C***0 | Болт кронштейна коромысла | |
| 2 | 1***2 | Опора коромысел | |
| 3 | 1***2 | Гайка | |
| 4 | Q***0 | Стопорное кольцо | |
| 5 | 1***2 | Регулировочный болт | |
| 6 | G***5 | Штифт | |
| 7 | 1***2 | Штанга толкателя | |
| 8 | 1***2 | Толкатель | |
| 9 | 1***2 | Шайба | |
| 10 | 1***2 | Пружина | |
| 11 | 1***2 | Коромысло выпускного клапана в сборе | |
| 12 | C***3 | Пробка | |
| 13 | 1***2 | Вал коромысел | |
| 14 | 1***2 | Коромысло впускного клапан | |
| 15 | 1***2 | Кронштейн вала коромысел | |
| 16 | 1***2 | Сухарь впускного клапана | |
| 17 | 1***2 | Тарелка пружины | |
| 18 | 1***2 | Пружина клапана | |
| 19 | 1***2 | Манжета клапана в сборе | |
| 20 | 1***2 | Шайба пружины | |
| 21 | 1***2 | Направляющая впускного и выпускного клапанов | |
| 22 | 1***1 | Шайба опорная пружины впускного клапана | |
| 23 | 1***2 | Впускной клапан | |
| 24 | 1***1 | Сухарь выпускного клапана | |
| 25 | 1***1 | Шайба опорная пружины выпускного клапана | |
| 26 | 1***2 | Выпускной клапан |
