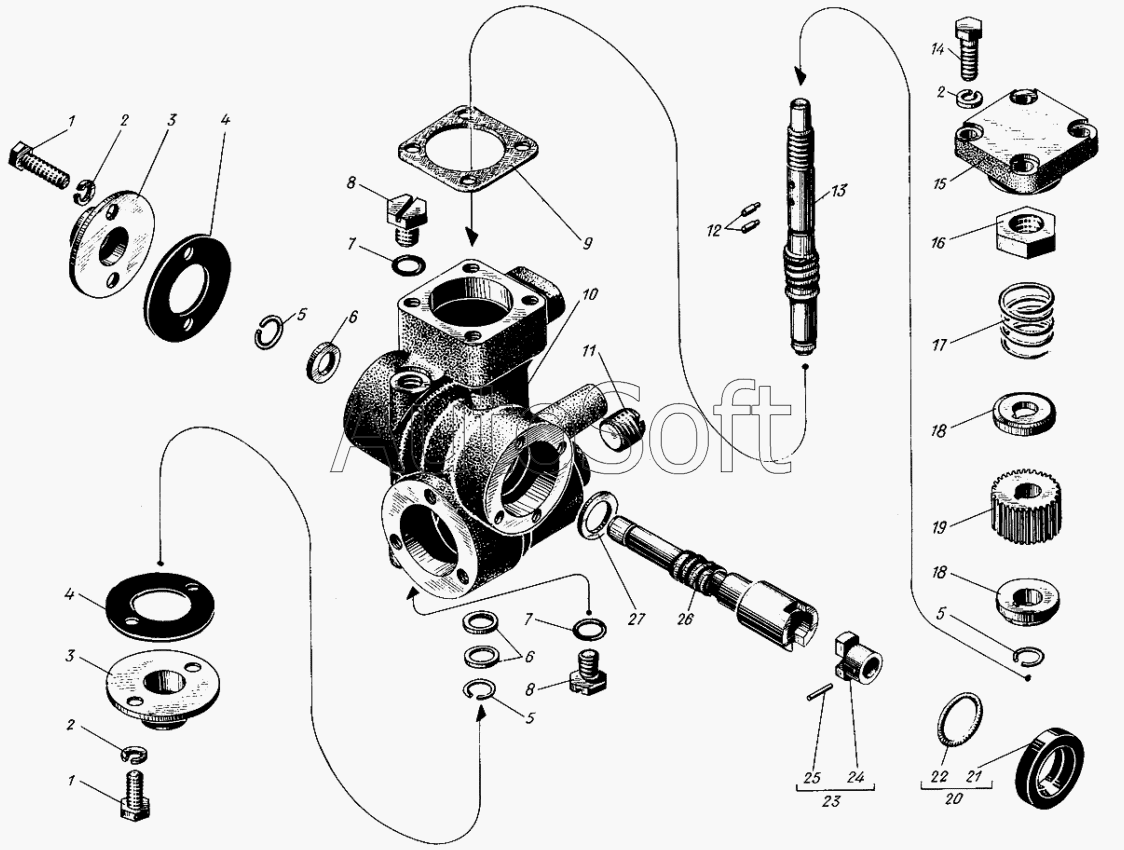

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д6С1 (2009). Редуктор дистанционного управления
1
1
2
2
2
3
3
4
4
5
5
5
6
6
7
7
8
8
9
10
11
12
13
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***6 | Болт М6х12 | |
| 2 | 3***3 | Шайба пружинная 6Т | |
| 3 | 5***1 | Крышка | |
| 4 | 5***9 | Прокладка | |
| 5 | 5***4 | Кольцо стопорное | |
| 6 | 3***А | Кольцо установочное | |
| 7 | 5***1 | Шайба | |
| 8 | 5***9 | Пробка | |
| 9 | 5***1 | Прокладка | |
| 10 | 5***0 | Корпус редуктора | |
| 11 | 5***0 | Заглушка | |
| 12 | 5***8 | Штифт | |
| 13 | 5***5 | Червяк ведомый | |
| 13 | с***6 | Муфта предохранителя в сборе | |
| 14 | 3***А | Болт М6х14 | |
| 15 | 5***2 | Подшипник | |
| 16 | 5***1 | Гайка М12 | |
| 17 | 5***6 | Пружина | |
| 18 | 5***5 | Диск муфты | |
| 19 | 5***3 | Шестерня червячная | |
| 20 | с***1 | Манжета с пружиной | |
| 21 | с***Б | Манжета | |
| 22 | 4***4 | Пружина кольцевая | |
| 23 | с***1 | Крестовина в сборе | |
| 24 | 5***1 | Крестовина | |
| 25 | 3***5 | Ролик игольчатый 2,5х13,8 | |
| 26 | 5***1 | Червяк ведущий | |
| 27 | 3***А | Кольцо установочное |
