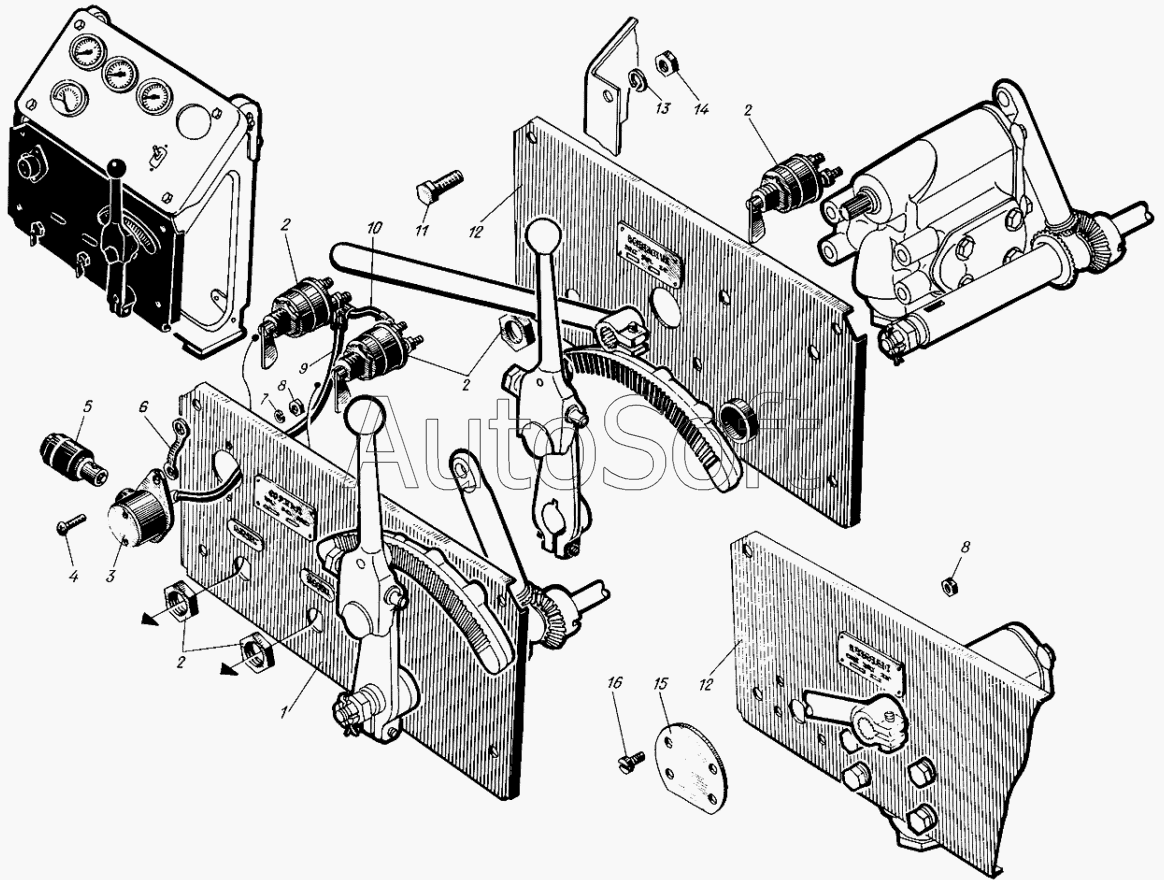

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д6С1 (2009). Панель управления
1
сб.537-03-10
2
2
2
2
3
4
5
6
7
8
8
9
10
11
12
12
12
12
12
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| сб.537-03-10 | с***0 | Панель управления в сборе | |
| 1 | с***0 | Щиток управления | |
| 2 | 5***3 | Включатель ВК-317А2 | |
| 3 | 5***1 | Розетка штепсельная ШР-51 | |
| 4 | 5***1 | Винт М4х16 | |
| 5 | 5***1 | Вилка штепсельная ШВ-51 | |
| 6 | 5***2 | Перемычка | |
| 7 | 5***1 | Шайба пружинная 4Л | |
| 8 | 3***0 | Гайка М4 | |
| 9 | с***1 | Провод от розетки к кнопке стартера | |
| 10 | с***2 | Провод от кнопки стартера к кнопке насоса | |
| 11 | 5***5 | Болт М8х16 | |
| 12 | с***9 | Панель управления | |
| 12 | с***1 | Панель управления в сборе | |
| 12 | с***1 | Панель управления в сборе | |
| 13 | 3***4 | Шайба пружинная 8Т | |
| 14 | 3***2 | Гайка М8 | |
| 15 | 5***0 | Заглушка | |
| 16 | 3***6 | Винт М4х12 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
