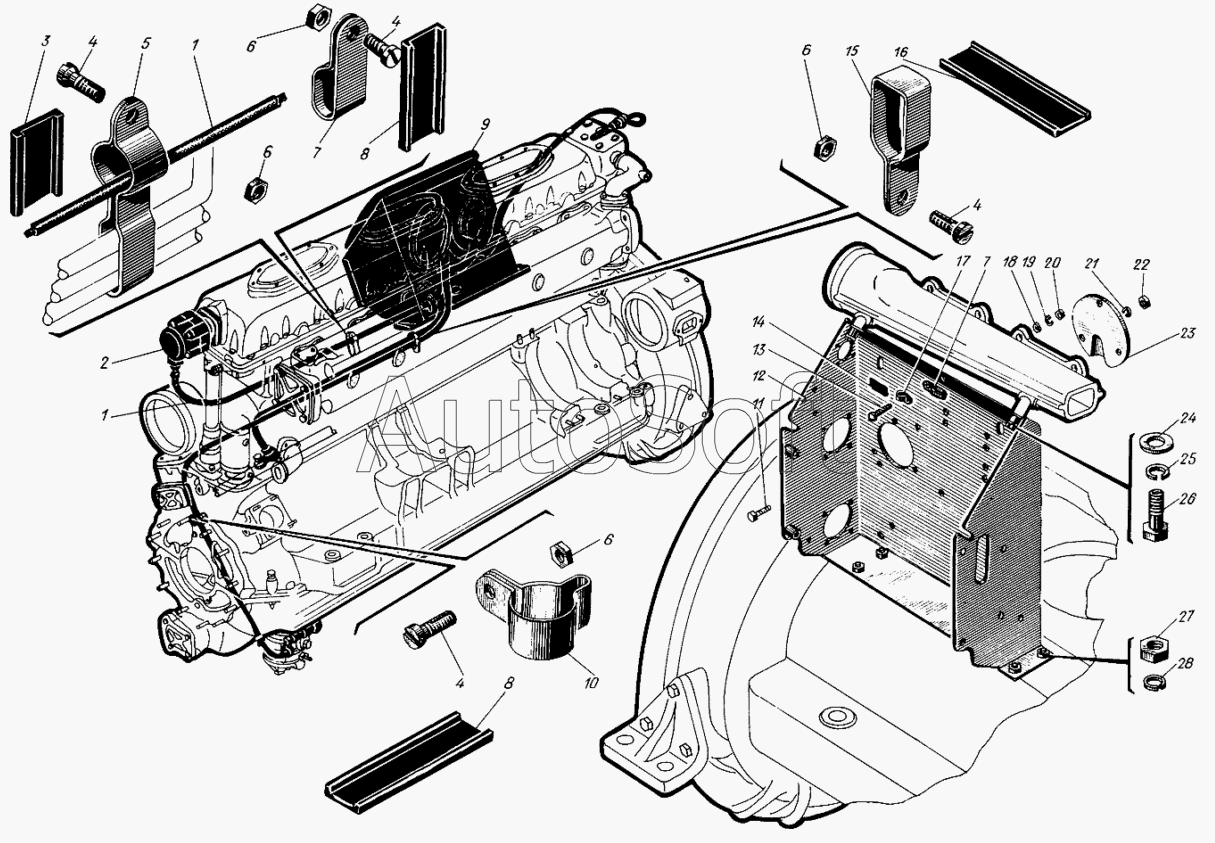

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д6С1 (2009). Установка щитка управления дизелем
20
15
16
17
17
18
19
19
20
14
21
22
23
24
25
26
27
28
8
8
2
3
4
4
4
4
5
5
5
6
6
6
6
7
7
1
1
9
9
10
11
12
13
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | с***2 | Провод со штепсельным разъемом | |
| 2 | 5***0 | Первичный преобразователь тахометра Д-2ММ | |
| 3 | 5***6 | Прокладка | |
| 4 | 3***6 | Винт М4х12 | |
| 5 | 5***6 | Хомутик трех трубок | |
| 5 | 5***7 | Хомутик четырех трубок | |
| 5 | с***1 | Хомутик шести трубок | |
| 6 | 3***0 | Гайка М4 | |
| 7 | 3***5 | Хомутик двух трубок | |
| 8 | 3***3 | Прокладка | |
| 9 | с***1 | Щиток управления в сборе | |
| 9 | с***1 | Щиток управления в сборе | |
| 10 | 5***5 | Хомутик | |
| 11 | 3***А | Болт М6х14 | |
| 12 | с***2 | Корпус щитка | |
| 13 | 3***А | Болт М6х14 | |
| 13 | 5***1 | Винт М4х16 | |
| 14 | 3***5 | Прокладка | |
| 14 | 4***2 | Прокладка | |
| 15 | 5***0 | Хомутик | |
| 16 | 5***2 | Прокладка | |
| 17 | 1***9 | Хомутик | |
| 17 | У***0 | Хомут | |
| 18 | 3***9 | Шайба чистая 4 | |
| 19 | 3***3 | Шайба пружинная 6Т | |
| 19 | 5***1 | Шайба пружинная 4Л | |
| 20 | 3***6 | Гайка М6 | |
| 20 | 3***0 | Гайка М4 | |
| 21 | 3***3 | Шайба пружинная 6Т | |
| 22 | 3***6 | Гайка М6 | |
| 23 | 5***9 | Крышка | |
| 24 | 3***1 | Шайба чистая 10 | |
| 25 | 3***6 | Шайба пружинная 10Т | |
| 26 | 3***А | Болт М10х20 | |
| 27 | 3***2 | Гайка М8 | |
| 28 | 3***4 | Шайба пружинная 8Т |
