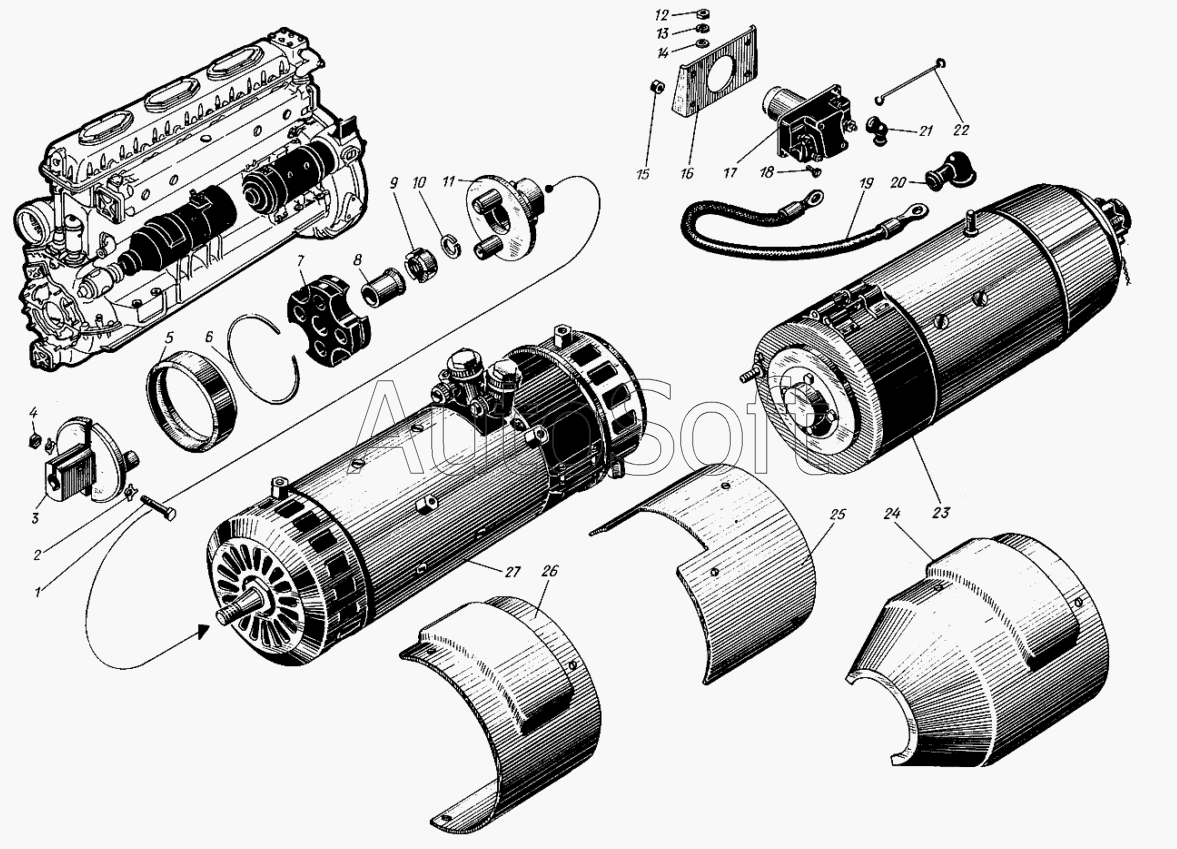

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д6С1 (2009). Стартер, контактор, генератор и муфта привода генератора
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
14
15
16
17
18
19
19
20
21
22
23
23
23
24
25
25
26
27
27
27
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***3 | Болт | |
| 2 | 3***2 | Замок пластинчатый | |
| 3 | 5***1 | Фланец ведущий | |
| 4 | 3***0 | Гайка М10 | |
| 5 | 3***2 | Обойма | |
| 6 | 3***1 | Кольцо стопорное | |
| 7 | 3***3 | Диск упругий | |
| 7 | с***3 | Диск упругий с обоймой | |
| 8 | 3***2 | Трубка | |
| 9 | 5***2 | Гайка | |
| 10 | 3***9 | Шайба пружинная 18Н | |
| 11 | 5***1 | Фланец ведомый | |
| 12 | 3***6 | Гайка М6 | |
| 13 | 3***3 | Шайба пружинная 6Т | |
| 14 | 3***1 | Шайба чистая 6 | |
| 14 | 5***7 | Шайба | |
| 15 | 3***3 | Гайка М5 | |
| 16 | 5***5 | Кронштейн контактора | |
| 17 | 5***4 | Контактор ТКС-601-ДОД | |
| 18 | 3***2 | Винт М5х12 | |
| 19 | с***2 | Провод от контактора к стартеру | |
| 19 | с***5 | Провод с контактора к стартеру | |
| 20 | 5***4 | Наконечник | |
| 21 | 5***3 | Наконечник | |
| 22 | 5***2 | Заземление | |
| 23 | 5***1 | Стартер СТ-722 | |
| 23 | 5***3 | Стартер СТ-722 | |
| 23 | 5***1 | Стартер СТ-724 | |
| 24 | 5***1 | Кожух защитный | |
| 25 | 3***3 | Щиток охлаждения генератора | |
| 25 | 5***0 | Щиток охлаждения генератора | |
| 26 | 3***1 | Щиток охлаждения генератора | |
| 27 | 5***5 | Генератор Г-731А | |
| 27 | 5***5 | Генератор Г-731А | |
| 27 | с***1 | Генератор с ведомым фланцем в сборе | |
| 27 | с***2 | Генератор с ведомым фланцем |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
