Каталог запасных частей к технике: Барнаултрансмаш Дизели Д6С1 (2009). Узлы и агрегаты электрооборудования, расположенные вне дизеля
1
1
2
3
4
5
6
6
7
8
9
10
10
11
12
13
14
14
15
16
17
18
19
19

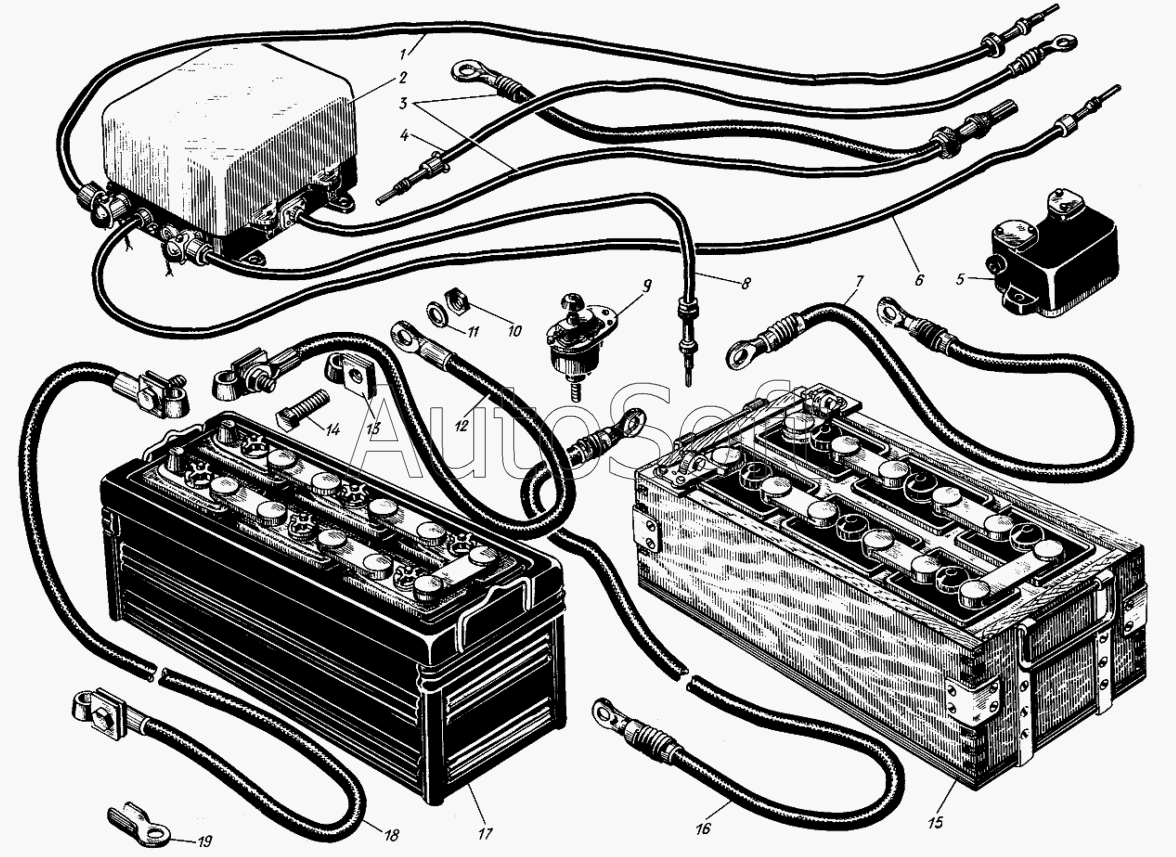

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | с***4 | Провод от реле-регулятора к якорю генератора | |
| 1 | с***7 | Провод от реле-регулятора к якорю генератора | |
| 2 | 5***5 | Реле-регулятор РРТ-32 | |
| 3 | с***1 | Провод от реле-регулятора к якорю генератора и стартера | |
| 4 | с***4 | Провод от реле-регулятора к "массе" дизеля | |
| 5 | 5***3 | Фильтр Ф-1 | |
| 6 | с***4 | Провод от реле-регулятора к шунту генератора | |
| 6 | с***0 | Провод от реле-регулятора к шунту генератора | |
| 7 | с***1 | Провод аккумуляторной батареи короткий | |
| 8 | с***1 | Провод от реле-регулятора к фильтру | |
| 9 | 5***1 | Включатель "массы" ВК-318Б | |
| 10 | 3***1 | Гайка М10 | |
| 10 | 3***0 | Гайка М10 | |
| 11 | 3***1 | Шайба чистая 10 | |
| 12 | с***0 | Провод аккумуляторной батареи короткий | |
| 13 | 5***8 | Наконечник | |
| 14 | 1***1 | Болт М10х38 | |
| 14 | 3***А | Болт М10х20 | |
| 15 | 6***М | Батарея аккумуляторная | |
| 16 | с***5 | Провод аккумуляторной батареи длинный | |
| 17 | 6***С | Батарея аккумуляторная | |
| 18 | с***0 | Провод аккумуляторной батареи длинный | |
| 19 | 5***1 | Наконечник 10мм для проводов сечением 50мм2 | |
| 19 | 5***1 | Наконечник для проводов сечением 50мм3 |
