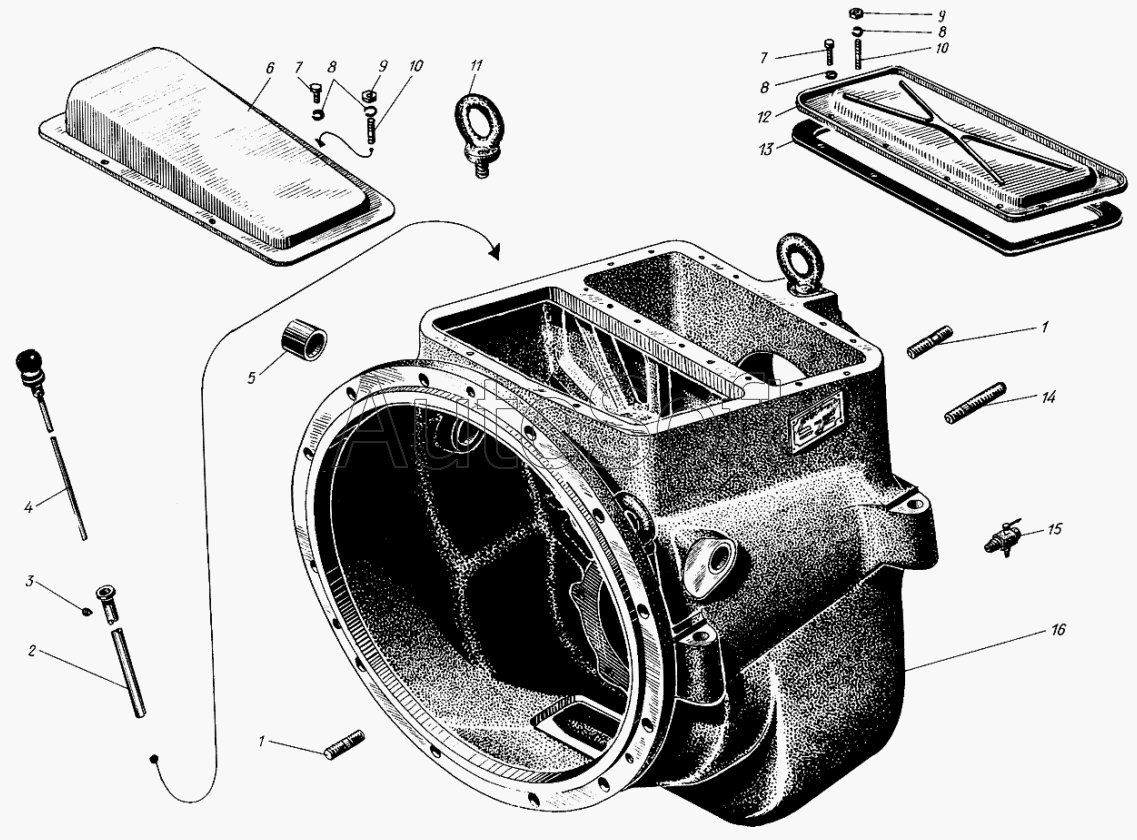

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д6С1 (2009). Корпус реверс-редуктор
9
9
16
16
15
14
13
12
11
10
10
1
1
8
8
8
7
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***7 | Шпилька М12х60 | |
| 2 | 5***1 | Кожух маслоуказателя | |
| 3 | 5***2 | Винт стопорный М8х8 | |
| 4 | с***А | Маслоуказатель | |
| 5 | 5***7 | Втулка | |
| 6 | 5***3 | Крышка отсека муфты | |
| 7 | 5***5 | Болт М8х16 | |
| 8 | 3***4 | Шайба пружинная 8Т | |
| 9 | 3***2 | Гайка М8 | |
| 10 | 5***0 | Шпилька М8х28 | |
| 11 | 3***А | Рым-болт | |
| 12 | 5***2 | Крышка корпуса | |
| 13 | 5***2 | Прокладка | |
| 14 | 5***5 | Шпилька М12х65 | |
| 15 | У***1 | Краник сливной | |
| 16 | с***4 | Корпус реверс-редуктора | |
| 16 | с***2 | Корпус реверс-редуктора |
