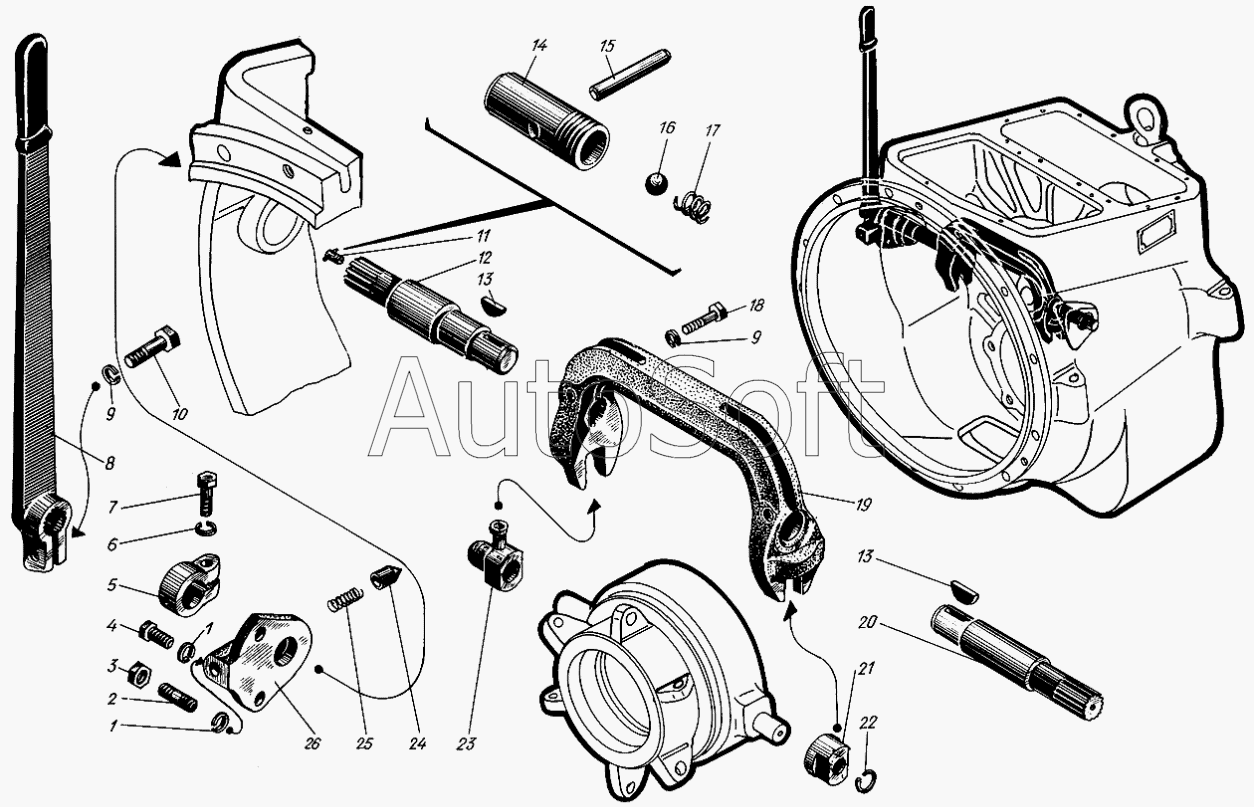

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д6С1 (2009). Валик включения реверс-редуктора
14
26
25
24
23
22
21
20
19
18
17
16
15
1
1
13
13
12
11
10
9
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***4 | Шайба пружинная 8Т | |
| 2 | 5***0 | Шпилька М8х38 | |
| 3 | 3***2 | Гайка М8 | |
| 4 | 5***7 | Болт М8х22 | |
| 5 | 5***А | Кольцо фиксатора | |
| 6 | 3***6 | Шайба пружинная 10Т | |
| 7 | 1***1 | Болт М10х38 | |
| 8 | с***А | Рычаг | |
| 9 | 5***1 | Шайба пружинная 12Н | |
| 10 | 5***5 | Болт М12х35 | |
| 11 | с***1 | Масленка в сборе | |
| 12 | 5***5 | Валик | |
| 13 | 5***9 | Шпонка сегментная | |
| 14 | 3***7 | Корпус масленки | |
| 15 | 3***0 | Штифт цилиндрический | |
| 16 | 3***8 | Шарик 5мм | |
| 17 | 3***9 | Пружина | |
| 18 | 5***1 | Болт М12х45 | |
| 19 | 5***4 | Вилка включения | |
| 20 | 5***2 | Валик | |
| 21 | 5***1 | Сухарь | |
| 22 | 5***5 | Кольцо стопорное | |
| 23 | 5***А | Сухарь | |
| 24 | 5***1 | Фиксатор | |
| 25 | 5***1 | Пружина фиксатора | |
| 26 | 5***6 | Корпус фиксатора |
