Каталог запасных частей к технике: Барнаултрансмаш Дизели Д6С1 (2009). Картер верхний
42
29
29
30
30
30
31
32
33
33
34
35
35
36
37
38
39
40
41
28
28
28
43
43
44
45
46
47
48
49
50
51
52
53
54
55
14
2
3
3
3
4
5
6
7
8
9
10
11
12
13
1
15
16
17
18
19
20
20
21
21
22
23
23
23
23
24
24
25
26
27
27

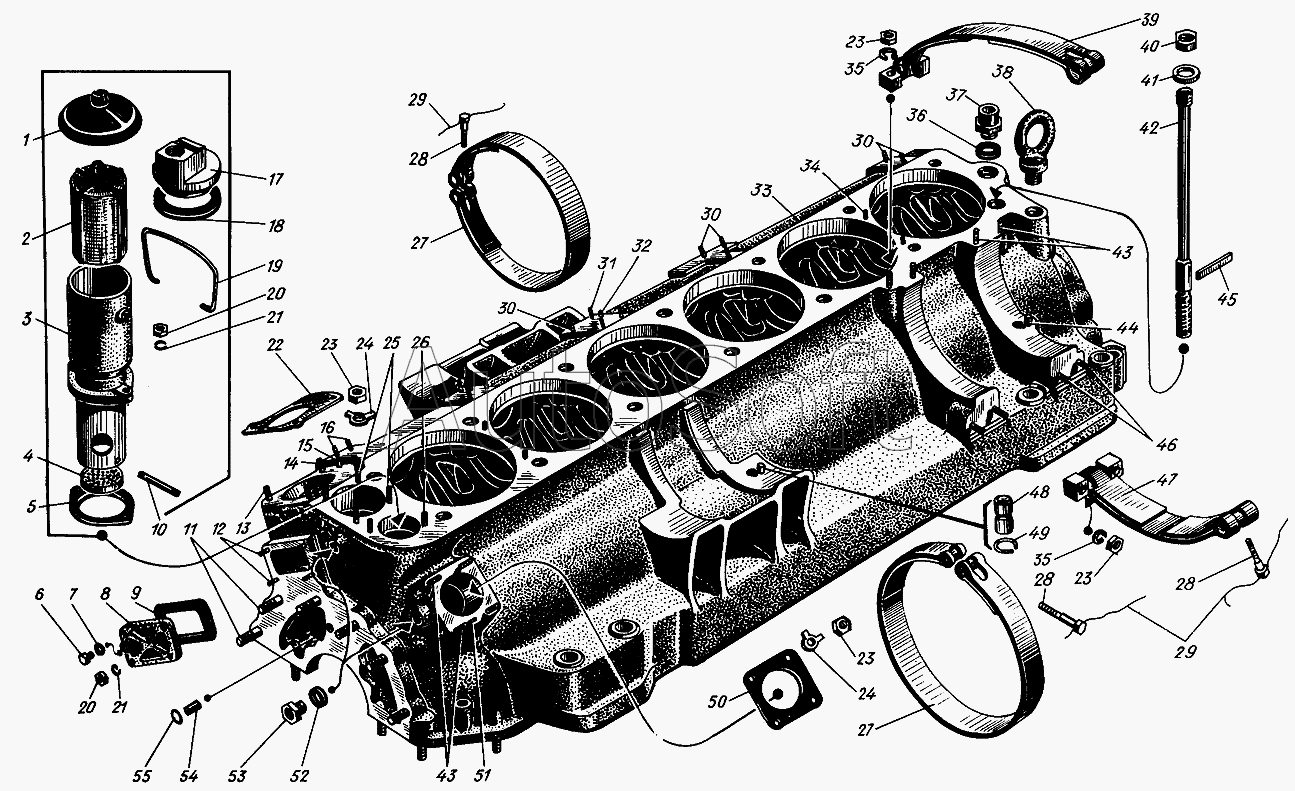

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***А | Крышка суфлера | |
| 2 | с***5 | Фильтр | |
| 3 | 3***9 | Корпус суфлера | |
| 3 | с***5 | Суфлер в сборе | |
| 3 | с***6 | Суфлер в сборе | |
| 4 | 3***4 | Донышко | |
| 5 | 3***7 | Прокладка | |
| 6 | 3***1 | Заглушка | |
| 7 | 3***6 | Кольцо уплотнительное 12х16 | |
| 8 | 5***3 | Крышка люка | |
| 9 | 3***1 | Прокладка | |
| 10 | 3***7 | Стержень | |
| 11 | 5***1 | Шпилька М14х62 | |
| 12 | 5***3 | Шпилька М6х32 | |
| 13 | 5***7 | Шпилька М10х57 | |
| 14 | 5***8 | Шпилька М10х48 | |
| 15 | 3***2 | Штифт контрольный | |
| 16 | 5***0 | Шпилька М8х28 | |
| 17 | 5***6 | Крышка суфлера | |
| 18 | 3***3 | Прокладка | |
| 19 | 5***6 | Замок | |
| 20 | 3***6 | Гайка М6 | |
| 21 | 3***3 | Шайба пружинная 6Т | |
| 22 | 3***8 | Прокладка | |
| 23 | 3***2 | Гайка М8 | |
| 24 | 3***1 | Шайба стопорная 8 | |
| 25 | 5***5 | Шпилька М8х46 | |
| 26 | 5***1 | Шпилька М6х26 | |
| 27 | с***5 | Лента крепления генератора | |
| 28 | 5***9 | Болт нажимной | |
| 29 | 3***2 | Проволока стопорная | |
| 30 | 5***0 | Шпилька М8х38 | |
| 31 | 5***2 | Шпилька М8х35 | |
| 32 | 3***6 | Штифт цилиндрический 6х14 | |
| 33 | 5***0 | Картер верхний | |
| 33 | 5***9 | Картер верхний | |
| 34 | 3***8 | Штифт цилиндрический 8х22 | |
| 35 | 3***4 | Шайба пружинная 8Т | |
| 36 | 3***5 | Кольцо уплотнительное 27х35 | |
| 37 | 3***2 | Штуцер | |
| 38 | 3***А | Рым-болт | |
| 39 | с***3 | Лента крепления стартера | |
| 40 | 3***2 | Гайка | |
| 41 | 3***1 | Шайба | |
| 42 | 3***А | Шпилька крепления блока | |
| 43 | 5***2 | Шпилька М8х40 | |
| 44 | 5***6 | Штифт цилиндрический 10х17 | |
| 45 | 3***3 | Прокладка | |
| 46 | 5***4 | Шпилька М8х44 | |
| 47 | с***3 | Лента крепления стартера | |
| 48 | 3***4 | Штифт установочный 8х14 | |
| 49 | 3***8 | Кольцо стопорное | |
| 50 | 3***0 | Прокладка | |
| 51 | 3***4 | Штифт цилиндрический 6х25 | |
| 52 | 3***8 | Кольцо уплотнительное 18х24 | |
| 53 | 3***1 | Втулка | |
| 54 | 3***4 | Жиклер | |
| 55 | 3***А | Кольцо уплотнительное |
