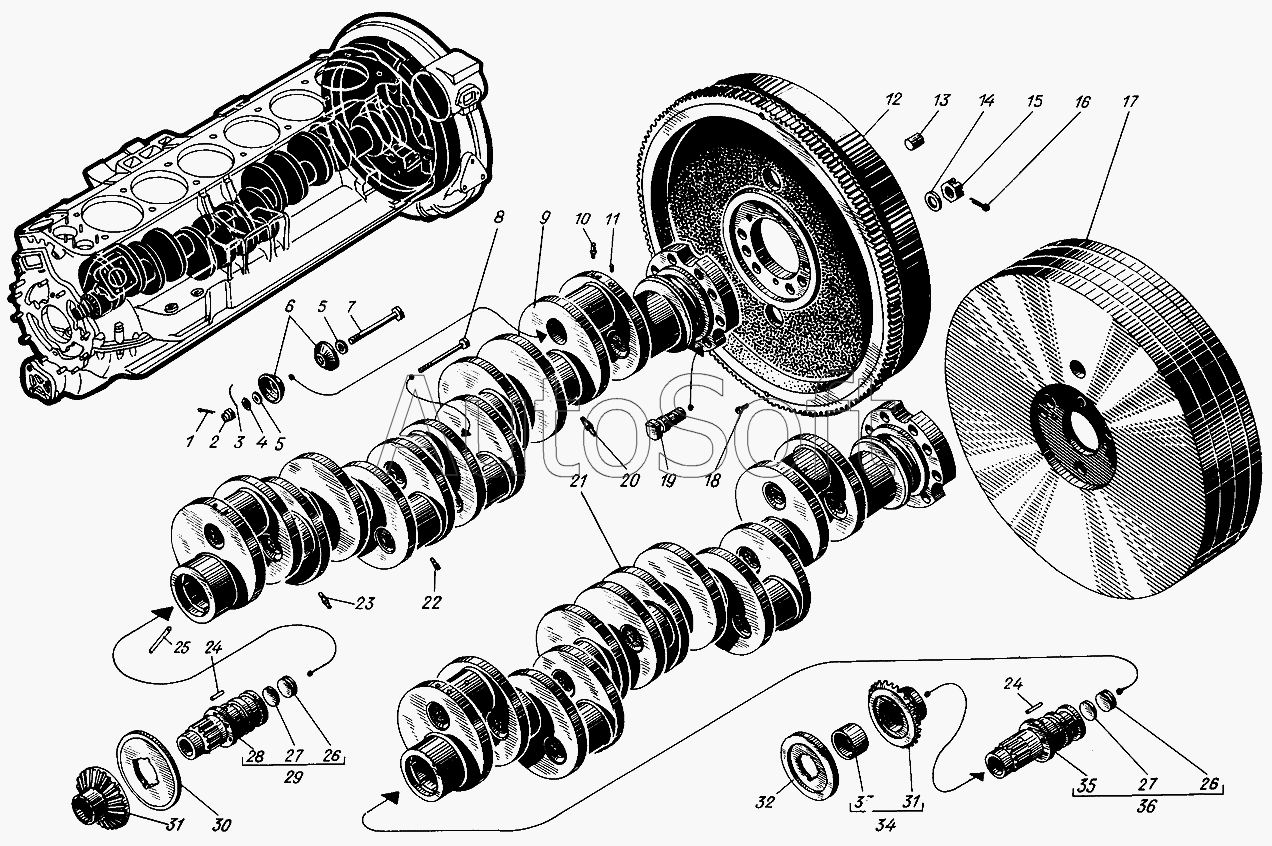

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д6С1 (2009). Вал коленчатый
27
27
18
19
20
21
22
23
24
24
25
26
26
17
28
29
30
31
31
32
33
34
35
36
9
2
3
4
5
5
6
7
8
9
9
1
10
11
12
12
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***2 | Шплинт разводной 2х20 | |
| 2 | 3***1 | Гайка | |
| 3 | 3***1 | Подмотка | |
| 4 | 3***1 | Шайба чистая 8 | |
| 5 | 3***3 | Прокладка | |
| 6 | 3***8 | Заглушка коренной и шатунной шеек | |
| 7 | 3***А | Болт заглушек шатунной шейки | |
| 8 | 3***А | Болт заглушек коренной шейки | |
| 9 | с***5 | Вал коленчатый с маховиком | |
| 9 | с***2 | Вал коленчатый с маховиком | |
| 9 | с***0 | Вал коленчатый с маховиком | |
| 10 | 3***А | Трубка шатунной шейки | |
| 11 | 3***2 | Заглушка сверления щек | |
| 12 | с***2 | Маховик | |
| 12 | с***5 | Маховик | |
| 12 | с***2 | Маховик | |
| 13 | 5***5 | Штифт цилиндрический 20х45 | |
| 14 | 4***5 | Шайба | |
| 15 | 5***1 | Гайка болта маховика | |
| 16 | 3***5 | Шплинт разводной 3,2х25 | |
| 17 | с***0 | Маховик | |
| 18 | 5***4 | Винт М8х20 | |
| 19 | 5***3 | Болт маховика | |
| 20 | 3***8 | Трубка коренной шейки | |
| 21 | с***2 | Вал коленчатый с маховиком | |
| 22 | 3***5 | Трубка-жиклер шатунной шейки | |
| 23 | 3***7 | Трубка-жиклер коренной шейки | |
| 24 | 3***7 | Штифт цилиндрический 5х24 | |
| 25 | 3***9 | Трубка первой коренной шейки | |
| 26 | 3***2 | Заглушка | |
| 27 | 3***3 | Прокладка | |
| 28 | 3***5 | Хвостовик коленчатого вала | |
| 29 | с***1 | Хвостовик коленчатого вала | |
| 30 | 3***2 | Кольцо упорное | |
| 31 | 3***А | Шестерня коленчатого вала | |
| 32 | 1***8 | Кольцо упорное | |
| 33 | 1***А | Втулка | |
| 34 | с***1 | Шестерня коленчатого вала | |
| 35 | 1***7 | Хвостовик коленчатого вала | |
| 36 | с***4 | Хвостовик коленчатого вала |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
