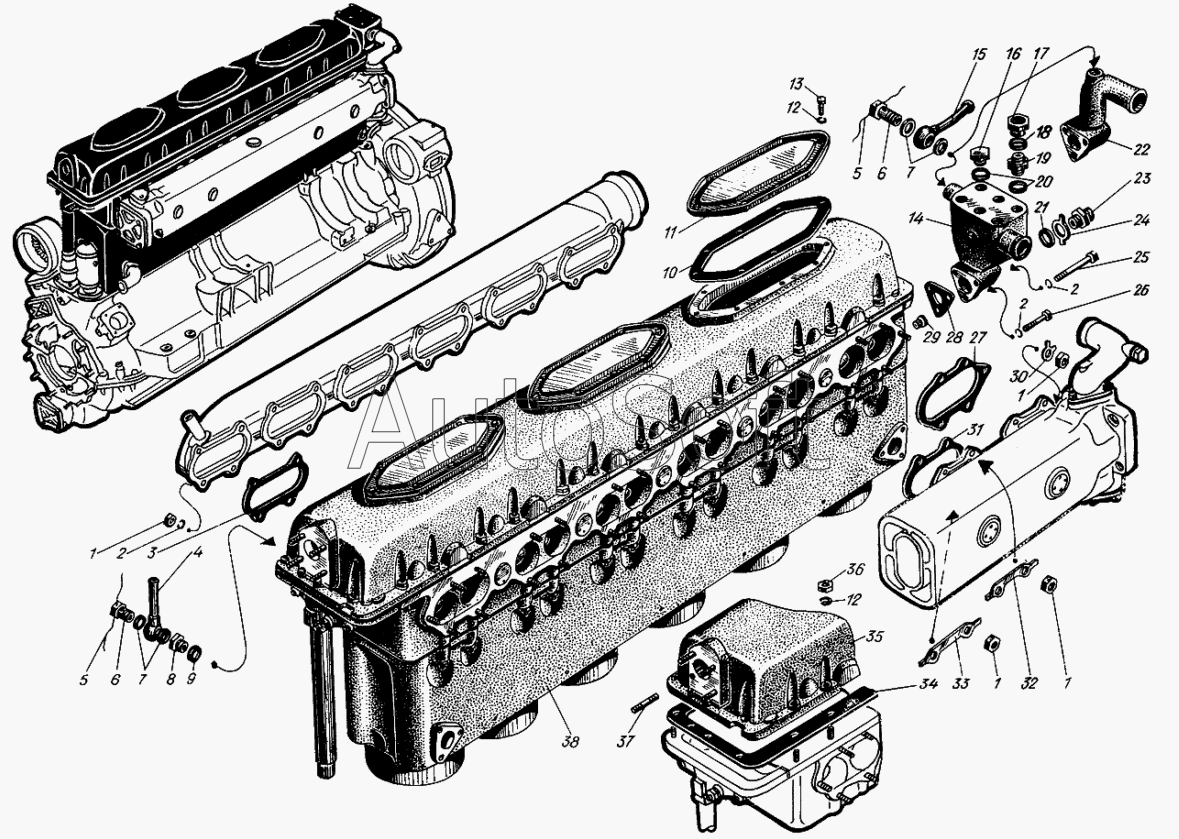

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д6С1 (2009). Блок цилиндров
30
20
21
22
23
24
25
26
27
28
29
19
31
32
33
34
35
35
36
37
38
12
12
2
2
2
3
4
5
5
6
6
7
7
8
9
10
11
1
1
1
1
13
14
14
14
15
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***2 | Гайка М8 | |
| 2 | 3***4 | Шайба пружинная 8Т | |
| 3 | 3***9 | Прокладка под фланец впускного коллектора | |
| 4 | с***4 | Трубка отвода пара | |
| 5 | 3***2 | Проволока стопорная | |
| 6 | 3***7 | Зажим | |
| 7 | 3***6 | Кольцо уплотнительное 12х16 | |
| 8 | 3***1 | Втулка | |
| 9 | 3***8 | Кольцо уплотнительное 18х24 | |
| 10 | 3***7 | Прокладка под крышку люка | |
| 11 | 3***1 | Крышка люка | |
| 12 | 3***3 | Шайба пружинная 6Т | |
| 13 | 3***А | Болт М6х14 | |
| 14 | 5***6 | Патрубок | |
| 14 | с***5 | Патрубок в сборе | |
| 14 | с***6 | Патрубок в сборе | |
| 15 | с***4 | Трубка отвода пара | |
| 15 | с***4 | Трубка отвода пара | |
| 16 | 3***2 | Заглушка | |
| 17 | 3***6 | Гайка | |
| 18 | 5***3 | Шайба 18 | |
| 19 | 1***5 | Штуцер | |
| 20 | 3***2 | Кольцо уплотнительное 20х26 | |
| 21 | 3***0 | Кольцо уплотнительное 24х30 | |
| 22 | 5***2 | Патрубок правый | |
| 23 | 5***7 | Штуцер приемника аэротермометра | |
| 24 | 3***2 | Замок пластинчатый | |
| 25 | 3***1 | Болт М8х65 | |
| 26 | 3***8 | Болт М8х40 | |
| 27 | 1***6 | Прокладка под фланец выпускного коллектора | |
| 28 | 3***2 | Прокладка | |
| 29 | 3***9 | Втулка | |
| 30 | 3***1 | Шайба стопорная 9 | |
| 31 | 3***6 | Прокладка под фланец выпускного коллектора | |
| 32 | 5***8 | Шайба стопорная 9 | |
| 33 | 5***7 | Шайба стопорная 9 | |
| 34 | 3***А | Прокладка под крышку головки блока | |
| 35 | с***3 | Крышка головки блока правая | |
| 35 | с***3 | Крышка головки блока | |
| 36 | 3***6 | Гайка М6 | |
| 37 | 5***8 | Шпилька М6х42 | |
| 38 | с***2 | Блок цилиндров в сборе |
