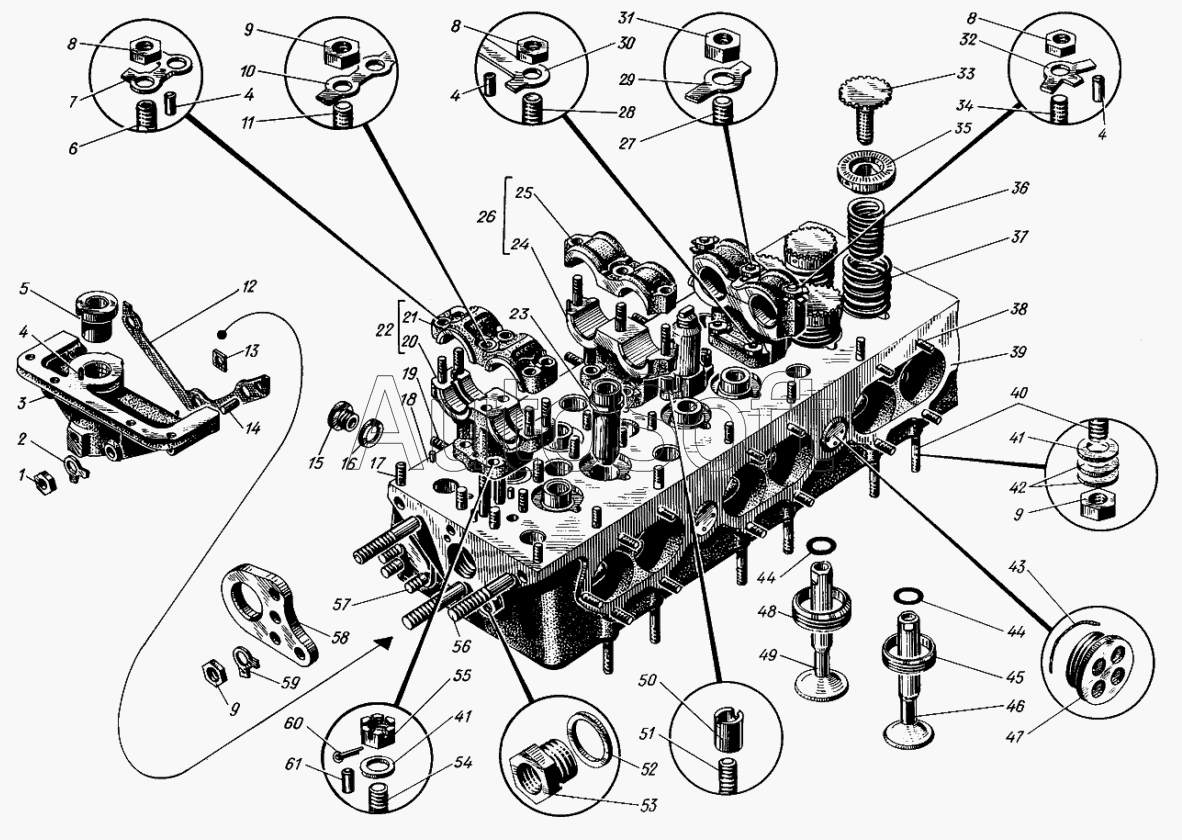

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д6С1 (2009). Головка блока
48
34
35
36
37
38
39
40
41
41
42
43
44
44
45
46
46
47
33
49
49
50
51
52
53
54
55
56
57
58
59
60
61
39
17
2
3
4
4
4
4
5
6
7
8
8
8
9
9
9
10
11
12
13
14
15
16
1
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***9 | Гайка М12 | |
| 2 | 3***0 | Шайба стопорная 12 | |
| 3 | 5***0 | Коробка наклонного валика правая | |
| 4 | 3***2 | Штифт цилиндрический 4х18 | |
| 5 | 3***3 | Втулка наклонного валика | |
| 6 | 5***4 | Шпилька М8х44 | |
| 7 | 3***2 | Шайба стопорная 8 | |
| 8 | 3***2 | Гайка М8 | |
| 9 | 3***8 | Гайка М9 | |
| 10 | 3***8 | Шайба стопорная 10 | |
| 11 | 3***2 | Шпилька М9х109 | |
| 12 | 3***7 | Прокладка | |
| 13 | 3***1 | Прокладка | |
| 14 | 3***8 | Штифт цилиндрический 8х22 | |
| 15 | 3***2 | Втулка впускного клапана | |
| 16 | 2***Б | Кольцо уплотнительное | |
| 17 | 5***3 | Шпилька М6х32 | |
| 18 | 3***6 | Штифт цилиндрический 6х14 | |
| 19 | 5***1 | Шпилька М8х30 | |
| 20 | 3***3 | Основание упорного подшипника распредвала | |
| 21 | 3***1 | Крышка упорного подшипника распредвала | |
| 22 | с***3 | Подшипник упорный распредвала | |
| 23 | 5***6 | Направляющая клапана | |
| 24 | 3***А | Основание подшипника распредвала | |
| 25 | 3***а | Крышка подшипника распределительного вала | |
| 26 | с***2 | Подшипник распредвала | |
| 27 | 5***8 | Шпилька М10х48 | |
| 28 | 5***2 | Шпилька М8х35 | |
| 29 | 3***9 | Шайба стопорная 10 | |
| 30 | 3***4 | Шайба стопорная 8 | |
| 31 | 3***0 | Гайка М10 | |
| 32 | 3***2 | Шайба стопорная 8 | |
| 33 | 3***2 | Тарелка клапана | |
| 34 | 5***5 | Шпилька М8х46 | |
| 35 | 3***6 | Замок клапанной тарелки | |
| 36 | 3***А | Пружина клапана малая | |
| 37 | 3***А | Пружина клапана большая | |
| 38 | 5***0 | Шпилька М8х38 | |
| 39 | 1***1 | Головка блока правая | |
| 39 | с***4 | Головка блока правая | |
| 40 | 3***9 | Шпилька переходная | |
| 41 | 3***1 | Шайба чистая 9 | |
| 42 | 3***7 | Шайба пружинная тарельчатая | |
| 43 | 5***5 | Нить уплотнительная | |
| 44 | 5***0 | Кольцо уплотнительное | |
| 45 | 3***1 | Седло клапана выпуска | |
| 46 | 3***5 | Клапан выпуска | |
| 46 | с***3 | Клапан выпуска | |
| 47 | 3***5 | Заглушка | |
| 48 | 3***1 | Седло клапана впуска | |
| 49 | 3***2 | Клапан впуска | |
| 49 | с***3 | Клапан впуска | |
| 50 | 3***1 | Гайка крепления форсунки | |
| 51 | 5***2 | Шпилька М8х40 | |
| 52 | 3***0 | Прокладка | |
| 53 | 3***1 | Втулка | |
| 54 | 3***7 | Шпилька М9х40 | |
| 55 | 3***1 | Гайка М9 | |
| 56 | 5***1 | Шпилька М12х102 | |
| 57 | 3***1 | Шпилька М9х38 | |
| 58 | 1***2 | Угольник для транспортировки | |
| 59 | 3***1 | Шайба стопорная 9 | |
| 60 | 3***7 | Шплинт разводной 2х12 | |
| 61 | 3***0 | Штифт цилиндрический 6х20 |
