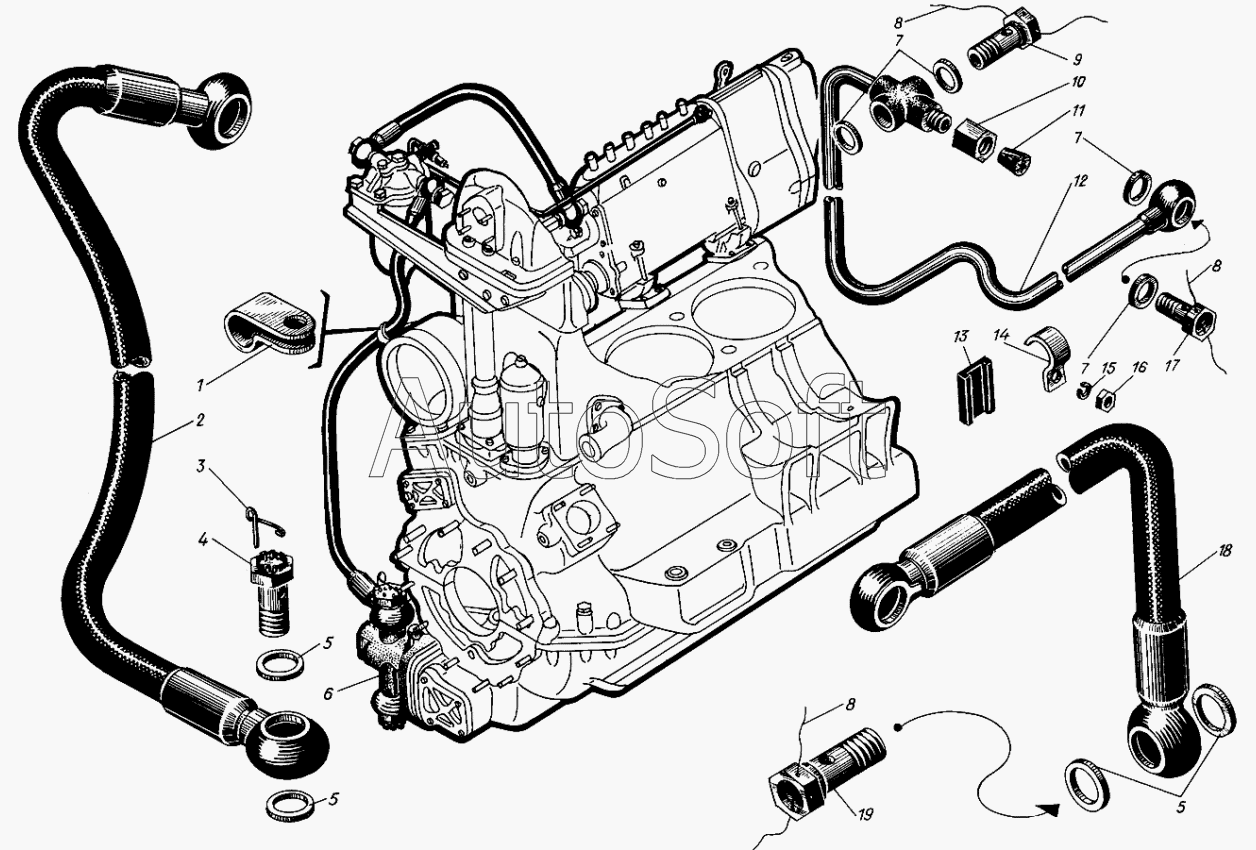

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д6С1 (2009). Топливный трубопровод низкого давления
10
19
18
17
16
15
14
13
12
11
1
9
8
8
8
7
7
7
6
5
5
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***6 | Хомут подвесной | |
| 2 | с***7 | Рукав гибкий к топливному фильтру | |
| 3 | 3***3 | Пружина угольника | |
| 4 | 4***3 | Зажим | |
| 5 | 3***8 | Кольцо уплотнительное 18х24 | |
| 6 | с***7 | Насос топливоподкачивающий БНК-12ТК | |
| 7 | 3***6 | Кольцо уплотнительное 12х16 | |
| 8 | 3***2 | Проволока стопорная | |
| 9 | 5***4 | Зажим | |
| 10 | 5***4 | Гайка накидная | |
| 11 | 3***9 | Пробка защитная | |
| 12 | с***2 | Трубка спуска воздуха | |
| 13 | 3***4 | Прокладка | |
| 14 | 3***5 | Планка нажимная | |
| 15 | 3***3 | Шайба пружинная 6Т | |
| 16 | 3***6 | Гайка М6 | |
| 17 | 3***7 | Зажим | |
| 18 | с***6 | Рукав гибкий от фильтра к топливному насосу | |
| 19 | 3***2 | Зажим |
