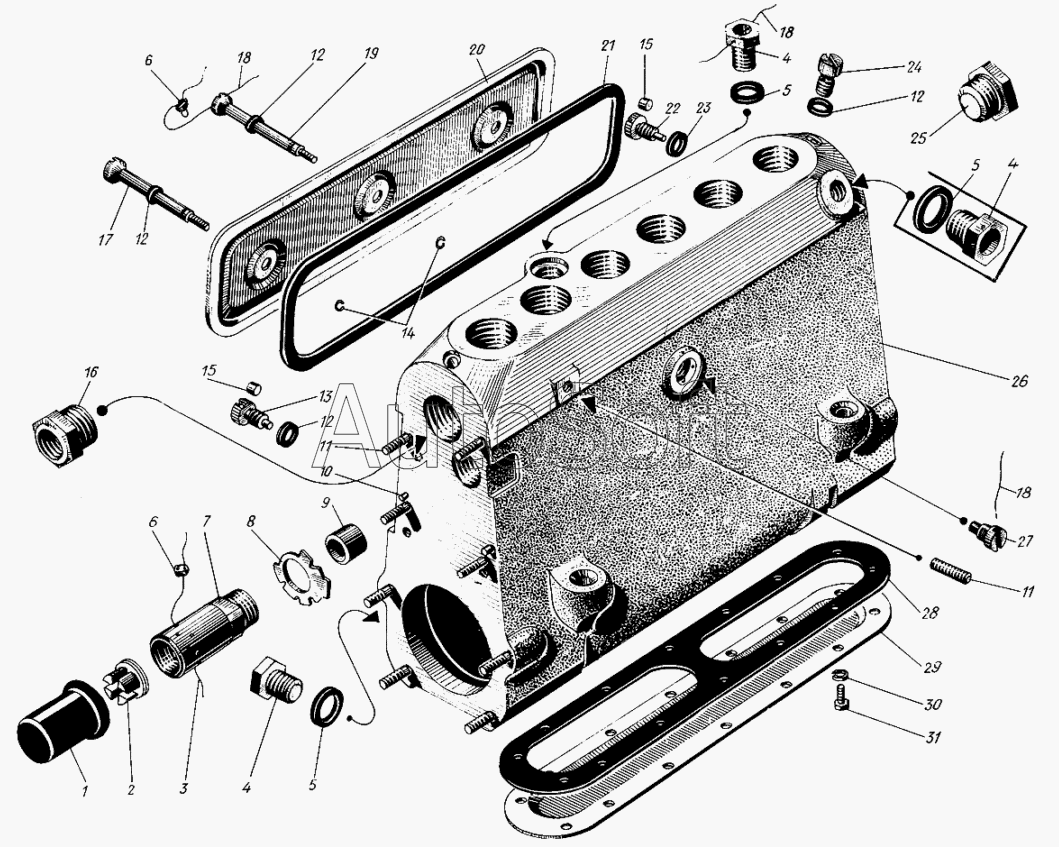

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д6С1 (2009). Корпус топливного насоса
1
2
3
4
4
4
5
5
5
6
6
7
8
9
10
11
11
12
12
12
12
13
14
15
15
16
17
18
18
18
19
20
21
21
22
23
24
25
26
26
26
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***1 | Колпачок | |
| 2 | 5***1 | Гайка упора | |
| 3 | 3***0 | Проволока стопорная | |
| 4 | 3***1 | Заглушка | |
| 5 | 5***1 | Шайба | |
| 6 | 3***1 | Пломба | |
| 7 | 5***0 | Гильза упора | |
| 8 | 5***7 | Замок пластинчатый | |
| 9 | 3***1 | Втулка | |
| 10 | 3***6 | Штифт цилиндрический 6х14 | |
| 11 | 5***1 | Шпилька М6х26 | |
| 12 | 3***А | Прокладка | |
| 13 | 3***4 | Винт стопорный | |
| 14 | 3***6 | Кольцо упорное | |
| 15 | 3***1 | Пломба | |
| 16 | 5***4 | Штуцер | |
| 17 | 3***5 | Винт крышки | |
| 18 | 3***2 | Проволока стопорная | |
| 19 | 3***А | Винт крышки | |
| 20 | 5***3 | Крышка корпуса | |
| 21 | 5***4 | Прокладка под крышку корпуса | |
| 21 | с***0 | Крышка корпуса | |
| 22 | 3***А | Винт установочный | |
| 23 | 3***А | Прокладка | |
| 24 | 3***1 | Пробка | |
| 25 | 3***1 | Заглушка | |
| 26 | с***8 | Корпус топливного насоса в сборе | |
| 26 | с***9 | Корпус топливного насоса | |
| 26 | с***9 | Корпус топливного насоса в сборе | |
| 26 | с***2 | Корпус топливного насоса в сборе | |
| 27 | 3***1 | Винт стопорный | |
| 28 | 5***1 | Прокладка под крышку днища корпуса насоса | |
| 29 | 5***1 | Крышка днища корпуса насоса | |
| 30 | 3***3 | Шайба пружинная 6Т | |
| 31 | 3***4 | Болт М6х12 |
