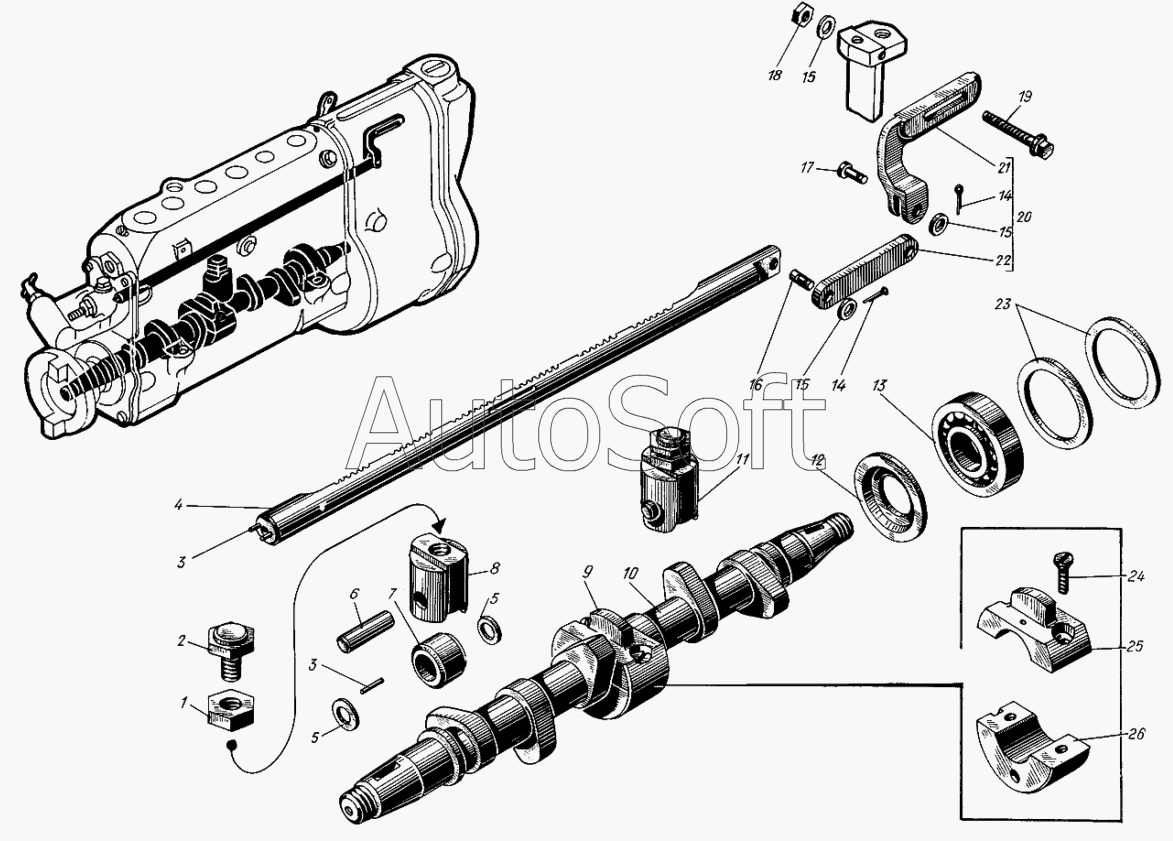

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д6С1 (2009). Кулачковый вал, толкатели и рейка топливного насоса
13
26
25
24
23
23
22
21
20
19
18
17
16
15
15
15
14
14
1
12
11
10
10
9
8
7
6
5
5
4
4
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***2 | Контргайка толкателя | |
| 2 | 3***3 | Болт регулировочный | |
| 3 | 3***5 | Ролик игольчатый 2,5х13,8 | |
| 4 | 5***5 | Рейка регулирующая | |
| 4 | 5***2 | Рейка регулирующая | |
| 4 | с***1 | Рейка регулирующая | |
| 5 | 3***1 | Шайба толкателя | |
| 6 | 3***1 | Палец толкателя | |
| 7 | 3***А | Ролик толкателя | |
| 8 | 3***1 | Корпус толкателя | |
| 9 | с***1 | Подшипник | |
| 10 | 5***1 | Вал топливного насоса | |
| 10 | с***4 | Вал топливного насоса с подшипниками | |
| 11 | с***1 | Толкатель | |
| 12 | 3***5 | Маслоотражатель | |
| 13 | 3***6 | Шарикоподшипник №205 | |
| 14 | 3***7 | Шплинт разводной 2х12 | |
| 15 | 3***1 | Шайба чистая 6 | |
| 16 | 5***4 | Палец рейки | |
| 17 | 5***1 | Палец рейки звена | |
| 18 | 3***6 | Гайка М6 | |
| 19 | 5***1 | Болт поводка | |
| 20 | с***6 | Звено рейки | |
| 21 | 5***3 | Поводок рейки | |
| 22 | 5***4 | Звено рейки | |
| 23 | 3***2 | Прокладка регулировочная толщиной 0,5мм | |
| 23 | 3***2 | Прокладка регулировочная толщиной 0,2мм | |
| 24 | 3***4 | Винт стяжной | |
| 25 | 3***1 | Крышка подшипника | |
| 26 | 3***1 | Подушка подшипника |
