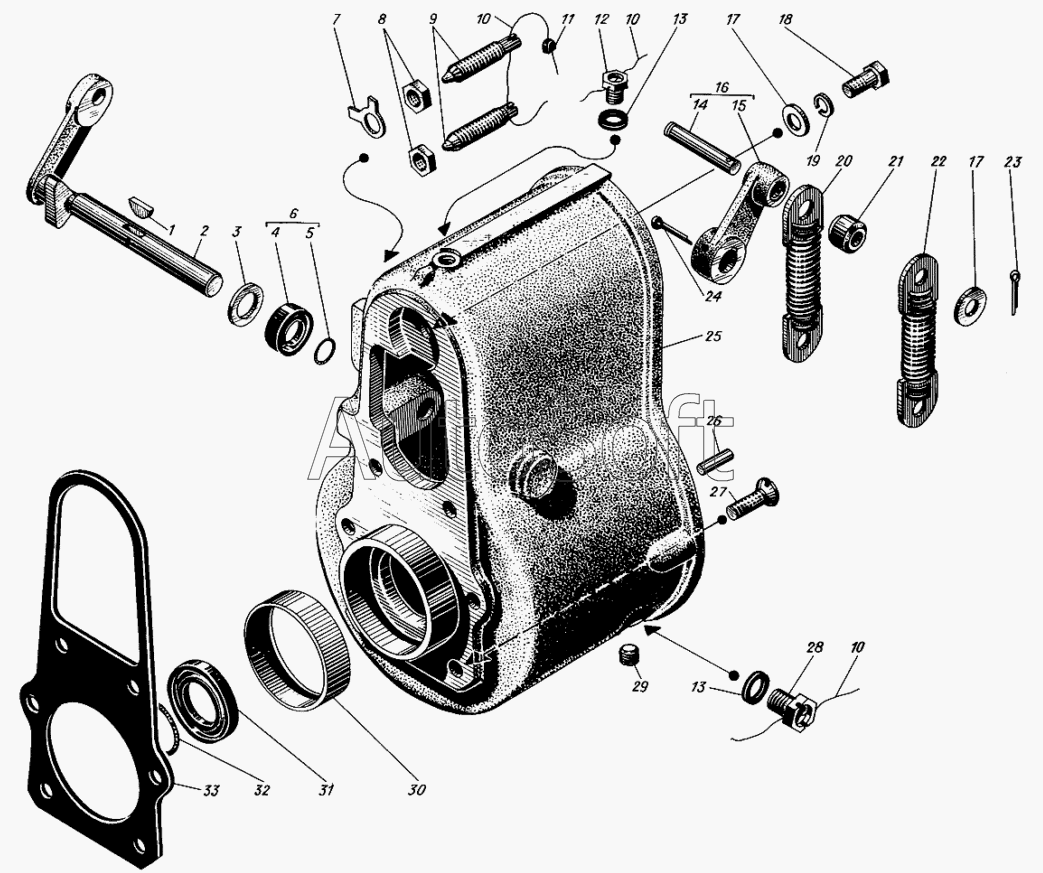

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д6С1 (2009). Корпус регулятора
1
2
2
3
4
5
6
7
8
9
9
10
10
10
11
12
13
13
14
15
16
17
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
31
32
33
сб.515-663
сб.515-663-7
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| сб.515-663 | с***3 | Корпус регулятора в сборе | |
| сб.515-663-7 | с***7 | Корпус регулятора в сборе | |
| 1 | 3***4 | Шпонка сегментная | |
| 2 | 3***5 | Валик с рычагом | |
| 2 | 5***3 | Валик с рычагом | |
| 3 | 3***1 | Шайба | |
| 4 | с***6 | Манжета | |
| 5 | 3***9 | Пружина манжеты | |
| 6 | с***8 | Манжета с пружиной | |
| 7 | 3***1 | Шайба стопорная 8 | |
| 8 | 3***2 | Гайка М8 | |
| 9 | 3***9 | Винт ограничителя | |
| 9 | 5***9 | Винт ограничителя | |
| 10 | 3***2 | Проволока стопорная | |
| 11 | 3***1 | Пломба | |
| 12 | 3***1 | Заглушка | |
| 13 | 5***1 | Шайба | |
| 14 | 5***1 | Палец рычага пружин | |
| 15 | 5***0 | Рычаг пружин | |
| 16 | с***1 | Рычаг пружин | |
| 17 | 3***1 | Шайба чистая 6 | |
| 18 | 3***4 | Болт М6х20 | |
| 19 | 3***3 | Шайба пружинная 6Т | |
| 20 | с***6 | Пружина регулятора | |
| 21 | 5***4 | Втулка дистанционная | |
| 22 | с***2 | Пружина регулятора | |
| 23 | 3***7 | Шплинт разводной 2х12 | |
| 24 | 3***2 | Шплинт разводной 2х20 | |
| 25 | с***1 | Корпус регулятора | |
| 25 | с***1 | Корпус регулятора | |
| 26 | 5***8 | Штифт | |
| 27 | 3***4 | Винт стяжной | |
| 28 | 3***8 | Пробка | |
| 29 | 5***2 | Винт стопорный М8х8 | |
| 30 | 3***2 | Гильза подшипника | |
| 31 | с***А | Манжета с пружиной | |
| 32 | 3***2 | Пружина манжеты | |
| 33 | 3***1 | Прокладка |
