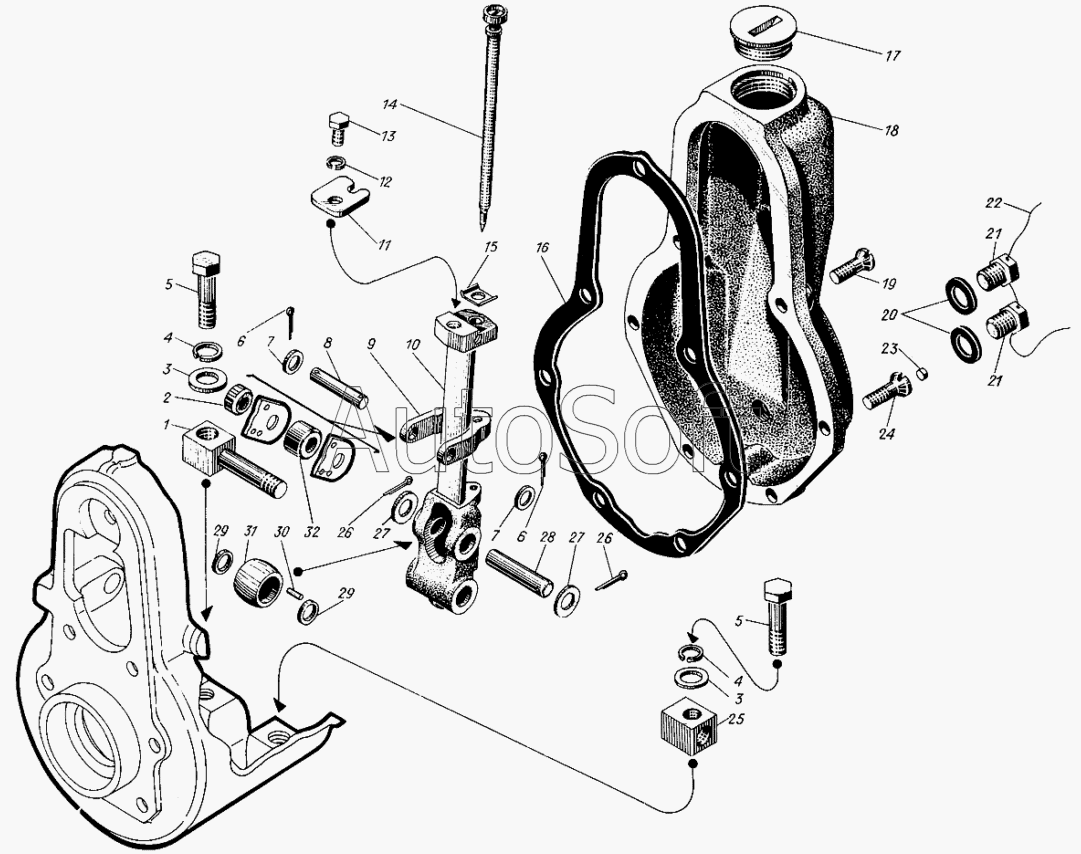

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д6С1 (2009). Крышка регулятора
1
2
3
3
4
4
5
5
6
6
7
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
26
27
27
28
29
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***8 | Ось рычага регулятора | |
| 2 | 5***3 | Шайба дистанционная | |
| 3 | 3***1 | Шайба чистая 8 | |
| 4 | 3***4 | Шайба пружинная 8Т | |
| 5 | 3***8 | Болт М8х40 | |
| 6 | 3***8 | Болт М8х40 | |
| 7 | 3***1 | Шайба чистая 6 | |
| 8 | 5***2 | Палец хомута пружин | |
| 9 | 5***3 | Хомут пружин | |
| 10 | 1***А | Рычаг регулятора | |
| 10 | с***2 | Рычаг регулятора в сборе | |
| 11 | 5***8 | Вилка винта | |
| 12 | 3***3 | Шайба пружинная 6Т | |
| 13 | 3***А | Болт М6х14 | |
| 14 | с***1 | Винт | |
| 15 | 5***1 | Шайба пружинная | |
| 16 | 3***А | Прокладка | |
| 17 | 5***2 | Пробка | |
| 18 | 5***3 | Крышка регулятора | |
| 19 | 3***4 | Винт М6х25 | |
| 20 | 5***1 | Шайба | |
| 21 | 3***1 | Заглушка | |
| 22 | 3***2 | Проволока стопорная | |
| 23 | 3***1 | Пломба | |
| 24 | 3***1 | Винт М6х25 | |
| 25 | 1***3 | Гайка оси рычага регулятора | |
| 26 | 3***2 | Шплинт разводной 2х20 | |
| 27 | 3***1 | Шайба чистая 10 | |
| 28 | 3***1 | Палец упора | |
| 29 | 3***1 | Шайба толкателя | |
| 30 | 3***5 | Ролик игольчатый 2,5х13,8 | |
| 31 | 3***2 | Ролик | |
| 32 | 5***4 | Втулка дистанционная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
