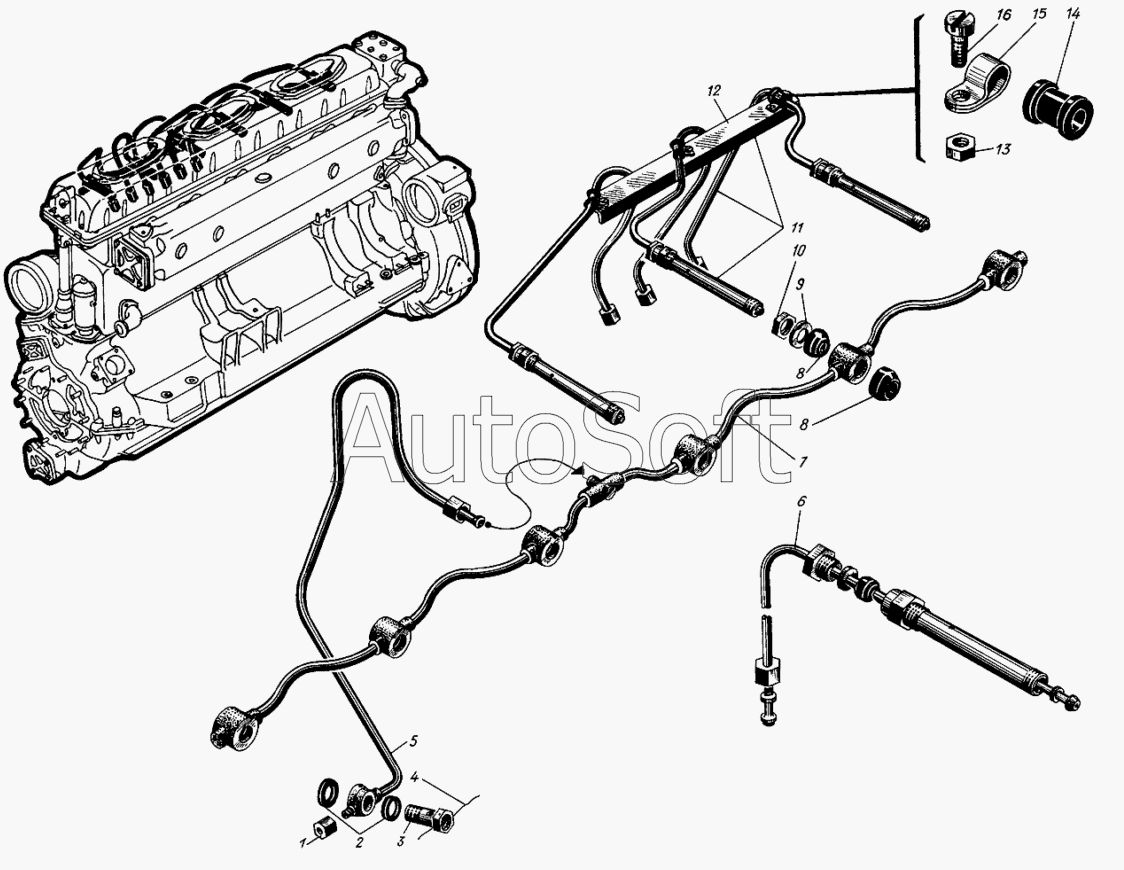

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д6С1 (2009). Трубопровод высокого давления и слив топлива из форсунок
7
16
15
14
13
12
12
11
11
11
10
9
8
8
1
6
6
6
6
6
6
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***4 | Гайка накидная | |
| 2 | 3***6 | Кольцо уплотнительное 12х16 | |
| 3 | 5***4 | Зажим | |
| 4 | 3***2 | Проволока стопорная | |
| 5 | с***1 | Трубка слива топлива | |
| 6 | с***1 | Трубка нагнетательная первого цилиндра | |
| 6 | с***2 | Трубки нагнетательные (комплект на один дизель) | |
| 6 | с***1 | Трубка нагнетательная второго цилиндра | |
| 6 | с***1 | Трубка нагнетательная третьего цилиндра | |
| 6 | с***1 | Трубка нагнетательная четвертого цилиндра | |
| 6 | с***2 | Трубка нагнетательная пятого цилиндра | |
| 6 | с***2 | Трубка нагнетательная шестого цилиндра | |
| 7 | с***1 | Трубка отвода топлива | |
| 8 | 5***А | Кольцо уплотнительное | |
| 9 | 3***1 | Шайба | |
| 10 | 3***4 | Гайка М18 | |
| 11 | с***8 | Трубки нагнетательные первого и третьего цилиндра | |
| 11 | с***1 | Трубки нагнетательные (комплект на один дизель) | |
| 11 | с***1 | Трубки нагнетательные четвертого и шестого цилиндра | |
| 12 | 3***5 | Угольник крепления трубок | |
| 12 | 3***6 | Угольник крепления трубок | |
| 13 | 3***3 | Гайка М5 | |
| 14 | 5***А | Прокладка | |
| 15 | 3***2 | Скоба крепления трубок | |
| 16 | 3***2 | Винт М5х12 |
