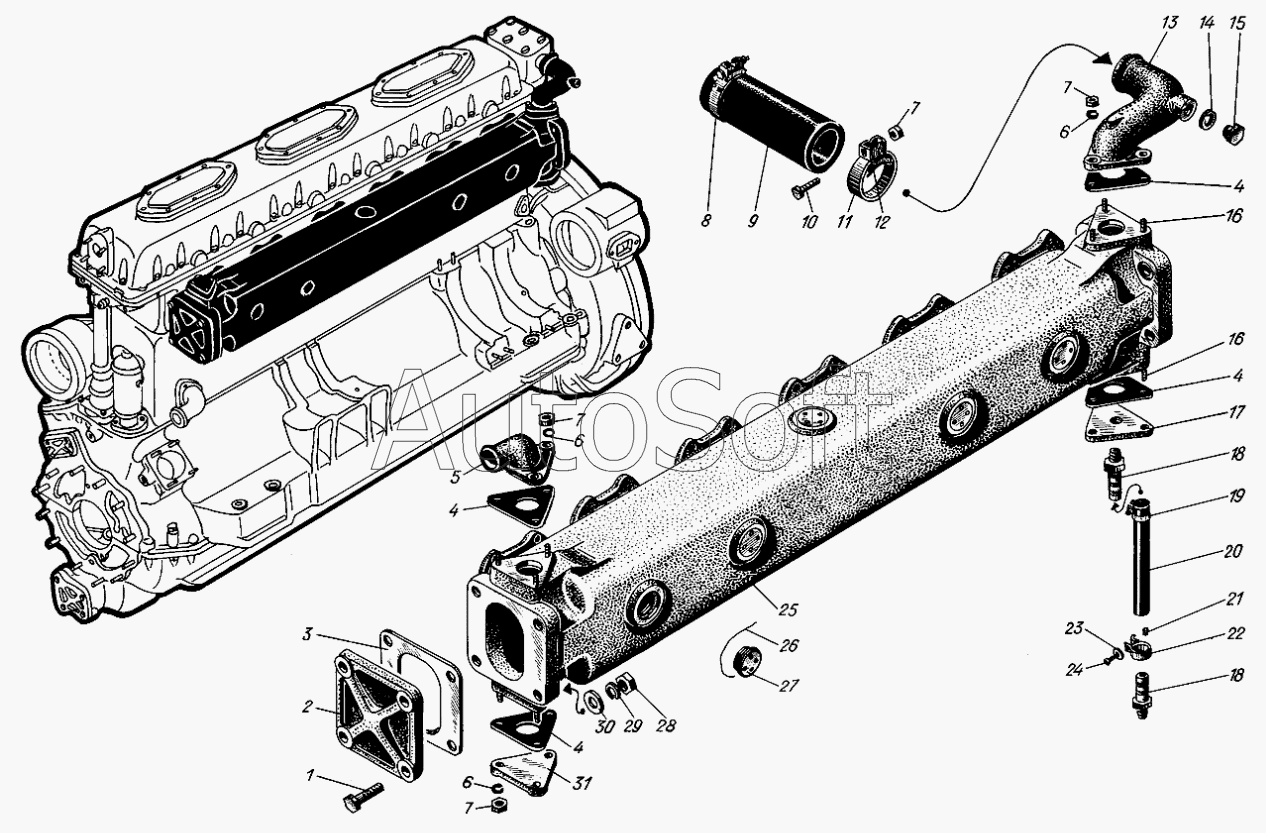

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д6С1 (2009). Выпускной коллектор
24
17
18
18
19
20
20
21
22
23
16
16
25
26
27
28
29
30
31
1
15
14
13
13
12
11
10
9
8
7
7
7
7
6
6
6
5
4
4
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***9 | Болт М10х50 | |
| 2 | 5***1 | Крышка выпускного коллектора | |
| 3 | 5***1 | Прокладка | |
| 4 | 3***2 | Прокладка | |
| 5 | 3***2 | Патрубок | |
| 6 | 3***4 | Шайба пружинная 8Т | |
| 7 | 3***2 | Гайка М8 | |
| 8 | с***3 | Хомут в сборе | |
| 9 | 3***0 | Шланг | |
| 10 | 3***1 | Болт хомута | |
| 11 | 3***2 | Лента хомута | |
| 12 | 4***7 | Накладка | |
| 13 | 5***3 | Патрубок правый | |
| 13 | 5***3 | Патрубок правый | |
| 14 | 3***1 | Кольцо уплотнительное 16х22 | |
| 15 | 5***4 | Пробка | |
| 16 | 5***0 | Шпилька М8х38 | |
| 17 | 1***1 | Заглушка | |
| 18 | 1***0 | Штуцер | |
| 19 | с***1 | Хомут в сборе | |
| 20 | 1***2 | Шланг | |
| 20 | 1***3 | Шланг | |
| 21 | 3***1 | Гайка М6 | |
| 22 | У***1 | Лента хомута | |
| 23 | 3***1 | Шайба чистая 6 | |
| 24 | 3***7 | Болт хомута | |
| 25 | с***2 | Коллектор выпускной охлаждаемый | |
| 26 | 5***5 | Нить уплотнительная | |
| 27 | 3***5 | Заглушка | |
| 28 | 3***0 | Гайка М10 | |
| 29 | 3***6 | Шайба пружинная 10Т | |
| 30 | 3***1 | Шайба чистая 10 | |
| 31 | 3***2 | Заглушка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
