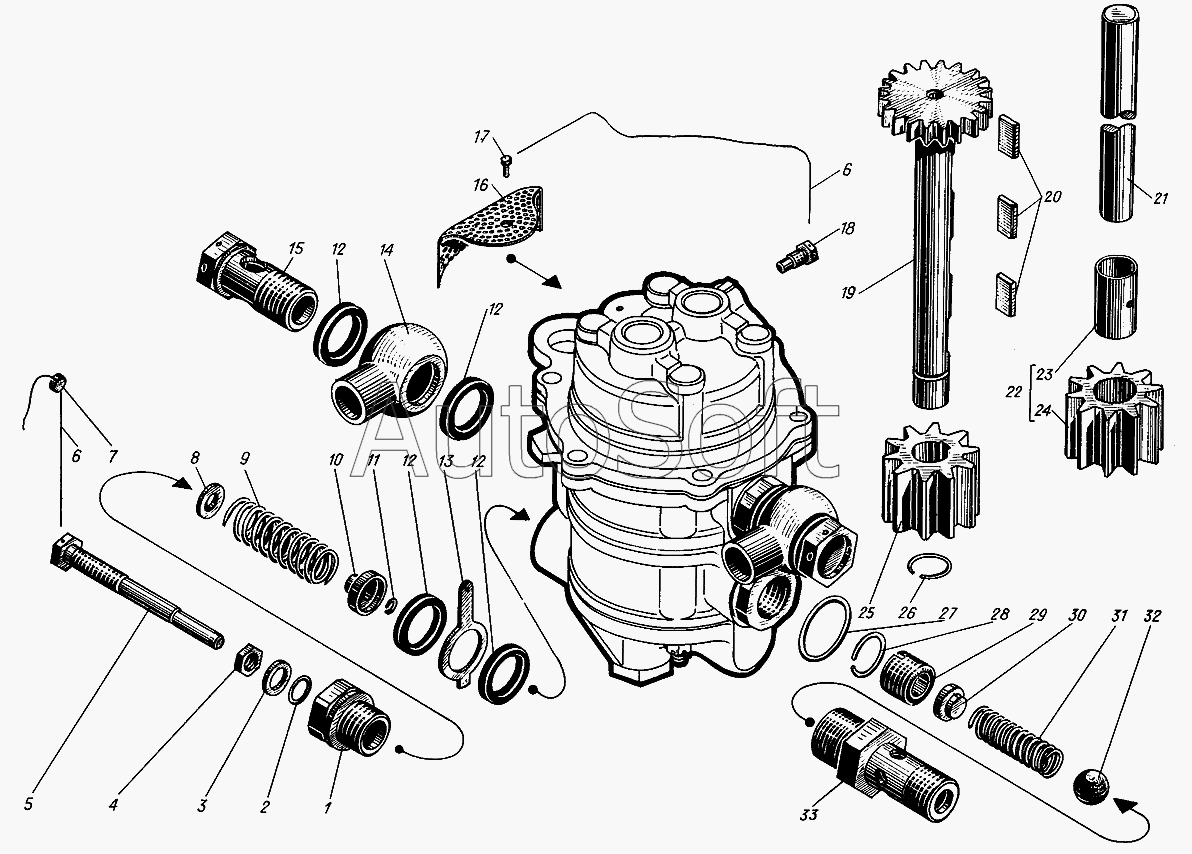

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д6С1 (2009). Детали масляного насоса
26
18
19
20
21
22
23
24
25
17
27
28
29
30
31
32
33
1
16
15
14
13
12
12
12
12
11
10
9
8
7
6
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***8 | Корпус редукционного клапана | |
| 2 | 3***А | Кольцо уплотнительное | |
| 3 | 3***1 | Шайба чистая 10 | |
| 4 | 3***1 | Гайка М10 | |
| 5 | 3***4 | Болт установочный | |
| 6 | 3***2 | Проволока стопорная | |
| 7 | 3***1 | Пломба | |
| 8 | 3***2 | Шайба упорная | |
| 9 | 3***4 | Пружина редукционного клапана | |
| 10 | 3***1 | Клапан | |
| 11 | 3***4 | Кольцо стопорное | |
| 12 | 4***А | Прокладка | |
| 13 | 3***2 | Замок пластинчатый | |
| 14 | 3***1 | Угольник поворотный | |
| 15 | 3***1 | Зажим | |
| 16 | 3***3 | Сетка | |
| 17 | 3***4 | Винт | |
| 18 | 3***3 | Болт стопорный | |
| 19 | 3***2 | Валик ведущий | |
| 20 | 3***1 | Шпонка | |
| 21 | 3***2 | Ось ведомых шестерен | |
| 22 | с***Б | Шестерня ведомая | |
| 23 | 3***2 | Втулка шестерен | |
| 24 | 3***4 | Шестерня ведомая | |
| 25 | 3***5 | Шестерня ведущая | |
| 26 | 3***9 | Кольцо упорное | |
| 27 | 4***А | Прокладка | |
| 28 | 3***2 | Замок | |
| 29 | 5***2 | Седло клапана | |
| 30 | 5***1 | Клапан | |
| 31 | 4***1 | Пружина | |
| 32 | 4***2 | Шарик 16мм | |
| 33 | 5***0 | Корпус клапана |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
