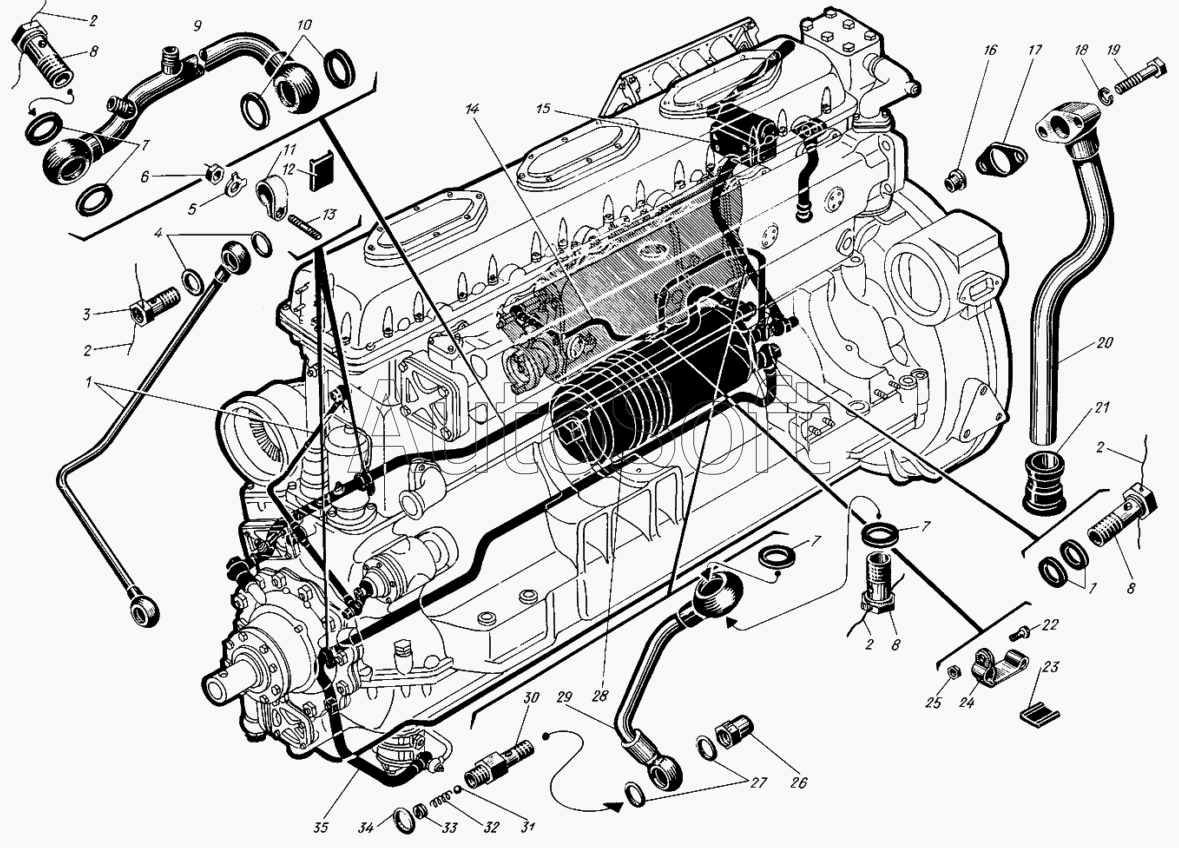

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д6С1 (2009). Трубопровод масляный
1
1
2
2
2
2
3
4
5
6
7
7
7
7
8
8
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
28
28
29
30
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | с***2 | Трубка подвода масла к распредвалам правая | |
| 1 | с***2 | Трубка к распределительным валам и приводу генератора | |
| 2 | 3***2 | Проволока стопорная | |
| 3 | 3***7 | Зажим | |
| 4 | 3***6 | Кольцо уплотнительное 12х16 | |
| 5 | 3***1 | Шайба стопорная 8 | |
| 6 | 3***2 | Гайка М8 | |
| 7 | 5***5 | Прокладка | |
| 8 | 3***1 | Зажим | |
| 9 | с***0 | Трубка от фильтра к картеру | |
| 9 | с***7 | Трубка от фильтра к картеру | |
| 10 | 4***А | Прокладка | |
| 11 | 3***6 | Хомут подвесной | |
| 12 | 4***3 | Прокладка | |
| 13 | 5***0 | Шпилька М8х28 | |
| 14 | с***5 | Труба к клапану выключения подачи топлива | |
| 15 | с***2 | Ручной маслоподкачивающий насос | |
| 16 | 3***8 | Втулка | |
| 17 | 3***А | Прокладка | |
| 18 | 3***3 | Шайба пружинная 6Т | |
| 19 | 3***7 | Болт хомута | |
| 20 | с***4 | Труба сливная правая | |
| 21 | 3***А | Втулка | |
| 22 | 3***6 | Винт М4х12 | |
| 23 | 5***6 | Прокладка | |
| 24 | 5***1 | Хомут | |
| 25 | 3***0 | Гайка М4 | |
| 26 | 4***3 | Колпачок обратного клапана | |
| 27 | 3***1 | Кольцо уплотнительное 16х22 | |
| 28 | с***5 | Фильтр масляный "МАФ" | |
| 28 | с***5 | Фильтр масляный | |
| 28 | с***1 | Фильтр масляный | |
| 28 | с***2 | Фильтр масляный | |
| 29 | с***4 | Труба от маслопрокачивающего насоса к фильтру | |
| 30 | 3***1 | Корпус запорного клапана | |
| 30 | с***0 | Клапан запорный | |
| 31 | 3***3 | Шарик 10мм | |
| 32 | 3***А | Пружина запорного клапана | |
| 33 | 3***1 | Пробка упорная | |
| 34 | 3***8 | Кольцо уплотнительное 18х24 | |
| 35 | с***0 | Труба от масляного насоса к фильтру |
