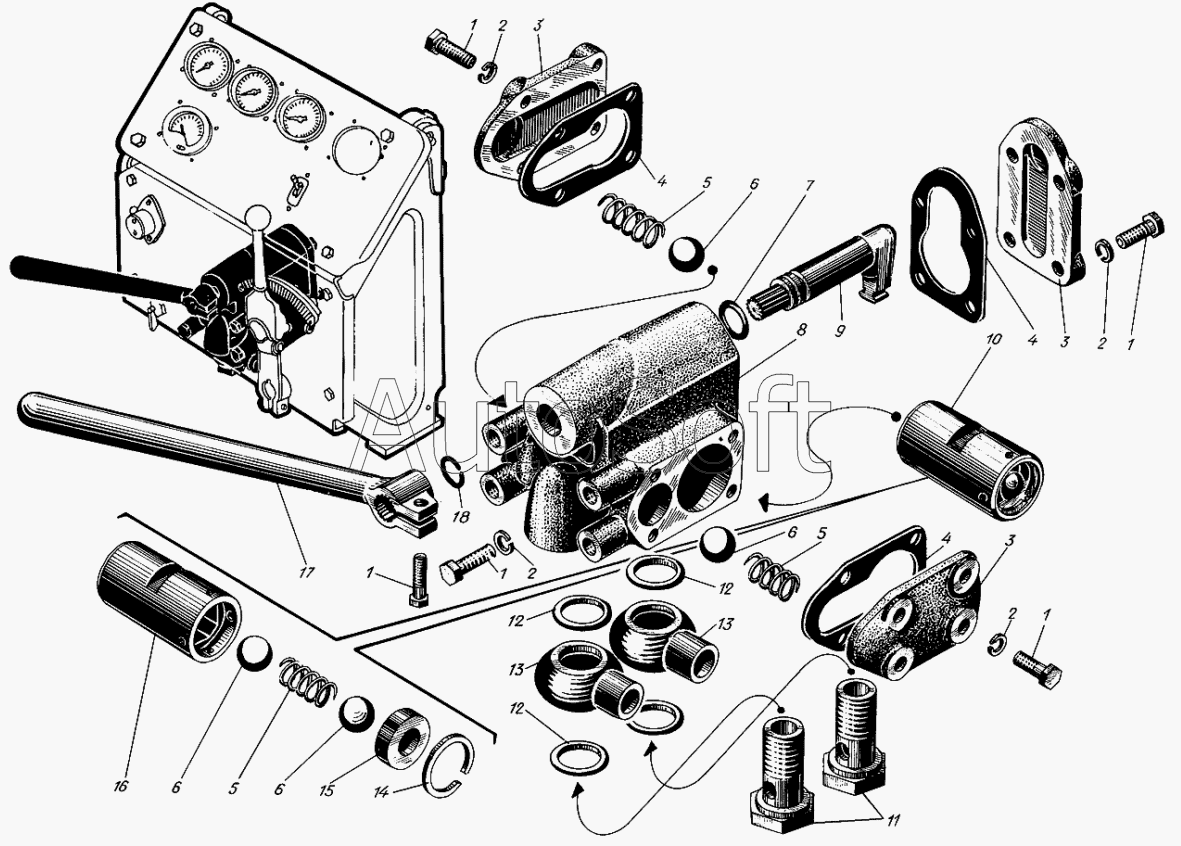

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д6С1 (2009). Ручной маслоподкачивающий насос
10
сб.580-00-2
18
17
16
15
14
13
13
12
12
12
11
1
1
1
1
1
9
8
7
6
6
6
6
5
5
5
4
4
4
3
3
3
2
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| сб.580-00-2 | с***2 | Ручной маслоподкачивающий насос | |
| 1 | 5***7 | Болт М8х22 | |
| 2 | 3***4 | Шайба пружинная 8Т | |
| 3 | 5***1 | Крышка | |
| 4 | 5***6 | Прокладка | |
| 5 | 5***4 | Пружина | |
| 6 | 3***0 | Шарик (D=22мм) | |
| 7 | 3***А | Кольцо уплотнительное | |
| 8 | 5***2 | Корпус | |
| 9 | 5***3 | Ось рычага | |
| 10 | с***А | Поршень в сборе | |
| 11 | 3***1 | Зажим | |
| 12 | 3***3 | Кольцо уплотнительное 22х30 | |
| 13 | 3***1 | Угольник поворотный | |
| 14 | 3***1 | Замок | |
| 15 | 5***3 | Кольцо упорное | |
| 16 | 5***А | Поршень | |
| 17 | 5***А | Рукоятка | |
| 18 | 3***9 | Кольцо упорное |
