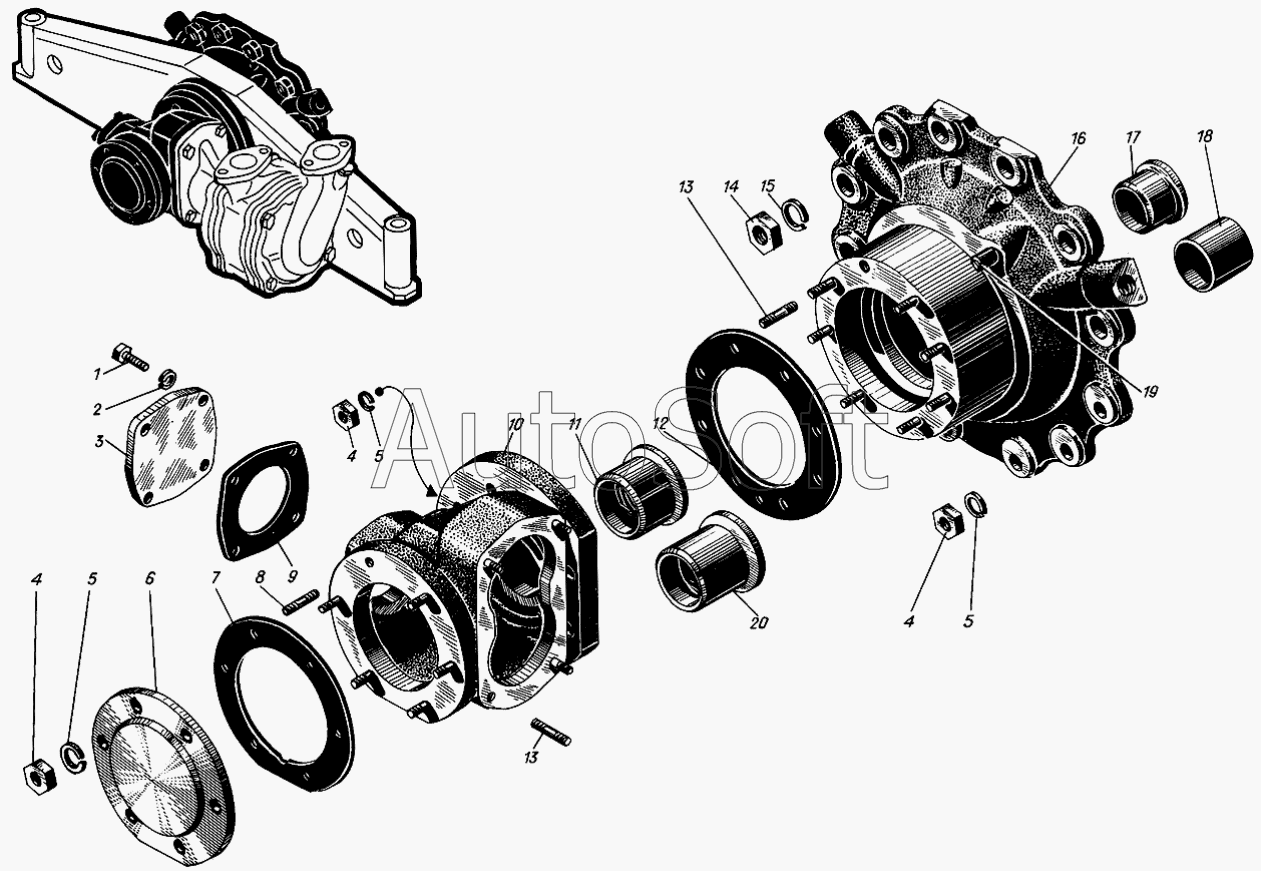

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д6С1 (2009). Корпус привода насоса забортной воды
1
2
3
4
4
4
5
5
5
6
7
8
9
10
10
11
12
13
13
14
15
16
16
16
17
18
19
20
сб.584-02
сб.524-02-1
сб.584Л-02-1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| сб.524-02-1 | с***1 | Корпус привода насоса забортной воды | |
| сб.584-02 | с***2 | Корпус привода насоса забортной воды | |
| сб.584Л-02-1 | с***1 | Корпус привода насоса забортной воды | |
| 1 | 5***7 | Болт М8х22 | |
| 2 | 3***4 | Шайба пружинная 8Т | |
| 3 | 5***9 | Крышка | |
| 4 | 3***0 | Гайка М10 | |
| 5 | 3***6 | Шайба пружинная 10Т | |
| 6 | 5***2 | Крышка | |
| 7 | 5***1 | Прокладка | |
| 8 | 5***9 | Шпилька М10х42 | |
| 9 | 5***0 | Прокладка | |
| 10 | 5***1 | Корпус привода | |
| 10 | 5***1 | Корпус привода | |
| 11 | 5***3 | Втулка | |
| 12 | 5***7 | Прокладка | |
| 13 | 5***8 | Шпилька М10х48 | |
| 14 | 5***3 | Гайка М14 | |
| 15 | 3***8 | Шайба пружинная 14Н | |
| 16 | 5***1 | Опора передняя | |
| 16 | 5***1 | Опора передняя | |
| 16 | 5***2 | Опора передняя | |
| 17 | 5***3 | Втулка | |
| 18 | 5***5 | Втулка | |
| 19 | 5***4 | Штифт цилиндрический 12х30 | |
| 20 | 5***3 | Втулка |
