Каталог запасных частей к технике: Барнаултрансмаш Дизели Д6С1 (2009). Корпус насоса забортной воды
1
2
3
4
5
6
7
7
7
7
7
7
8
9
10
11
12
13
14
15
16
17

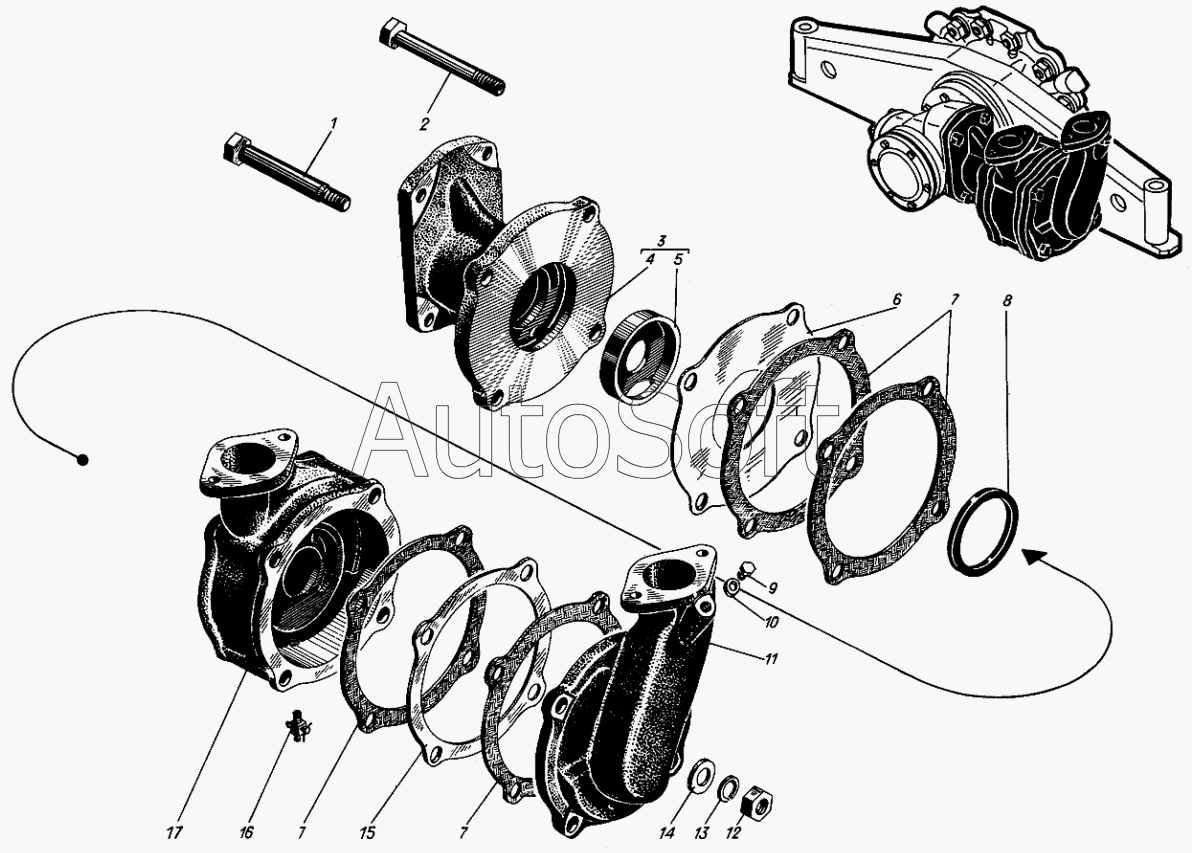

сб.584-02-82
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| сб.584-02-82 | с***2 | Корпус насоса забортной воды в сборе | |
| 1 | 5***0 | Болт призонный | |
| 2 | 5***0 | Болт стяжной М10х110 | |
| 3 | с***2 | Фланец насоса забортной воды в сборе | |
| 4 | 5***2 | Фланец насоса забортной воды | |
| 5 | 5***0 | Стакан | |
| 6 | 5***1 | Прокладка регулировочная толщиной 1,0мм | |
| 7 | 5***2 | Прокладка уплотнительная толщиной 0,17мм | |
| 7 | 5***1 | Прокладка уплотнительная толщиной 0,12мм | |
| 8 | 2***3 | Кольцо уплотнительное | |
| 9 | 5***8 | Заглушка | |
| 10 | 3***1 | Кольцо уплотнительное 16х22 | |
| 11 | 5***2 | Крышка насоса забортной воды | |
| 12 | 3***0 | Гайка М10 | |
| 13 | 3***6 | Шайба пружинная 10Т | |
| 14 | 3***1 | Шайба чистая 10 | |
| 15 | 5***2 | Прокладка | |
| 16 | У***1 | Краник сливной | |
| 17 | 5***2 | Корпус насоса забортной воды |
