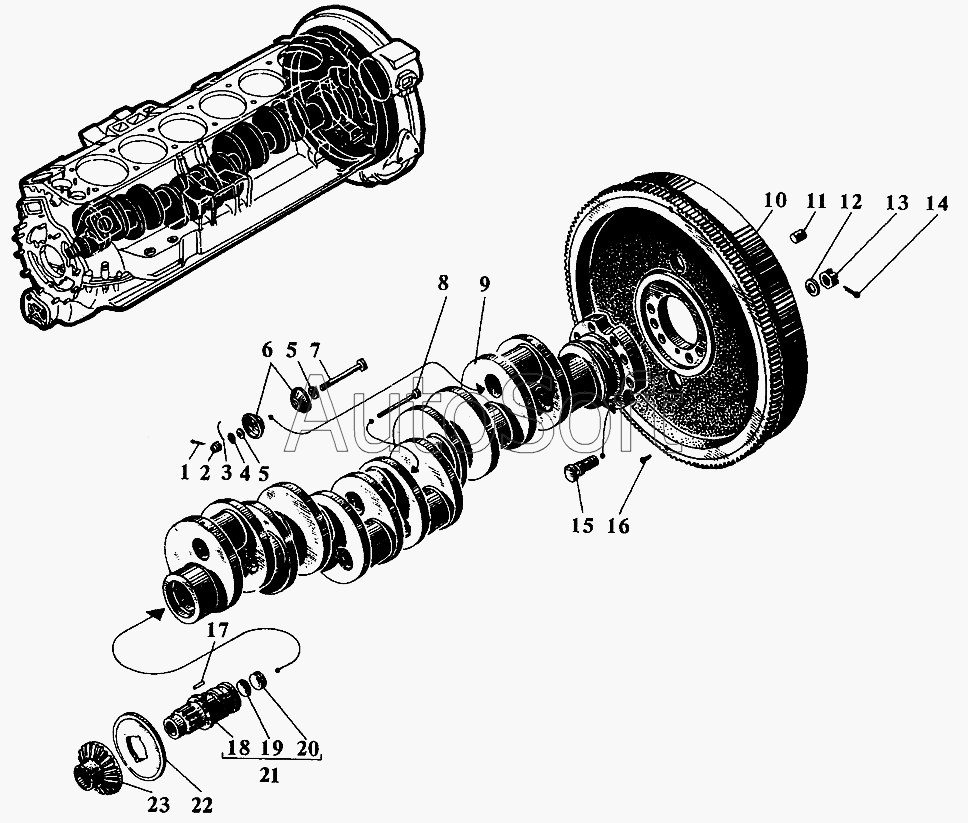

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д6С2 (2009). Вал коленчатый
1
2
3
4
5
5
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***2 | Шплинт разводной 2х20 | |
| 2 | 3***1 | Гайка | |
| 3 | 3***1 | Подмотка | |
| 4 | 3***1 | Шайба чистая 8 | |
| 5 | 3***3 | Прокладка | |
| 6 | 5***8 | Заглушка коренной и шатунной шеек | |
| 7 | 3***0 | Болт заглушек шатунной шейки | |
| 7 | 3***А | Болт заглушек шатунной шейки | |
| 8 | 3***1 | Болт заглушек коренной шейки | |
| 8 | 3***А | Болт заглушек коренной шейки | |
| 9 | с***1 | Вал коленчатый с маховиком | |
| 10 | с***5 | Маховик | |
| 11 | 5***2 | Штифт цилиндрический 20х45 | |
| 12 | 4***5 | Шайба | |
| 13 | 5***1 | Гайка болта маховика | |
| 14 | 3***5 | Шплинт разводной 3,2х25 | |
| 15 | 5***3 | Болт маховика | |
| 16 | 5***4 | Винт М8х20 | |
| 17 | 3***7 | Штифт цилиндрический 5х24 | |
| 18 | 1***7 | Хвостовик коленчатого вала | |
| 19 | 3***3 | Прокладка | |
| 20 | 3***2 | Заглушка | |
| 21 | с***4 | Хвостовик коленчатого вала | |
| 22 | 3***2 | Кольцо упорное | |
| 23 | 3***А | Шестерня коленчатого вала |
