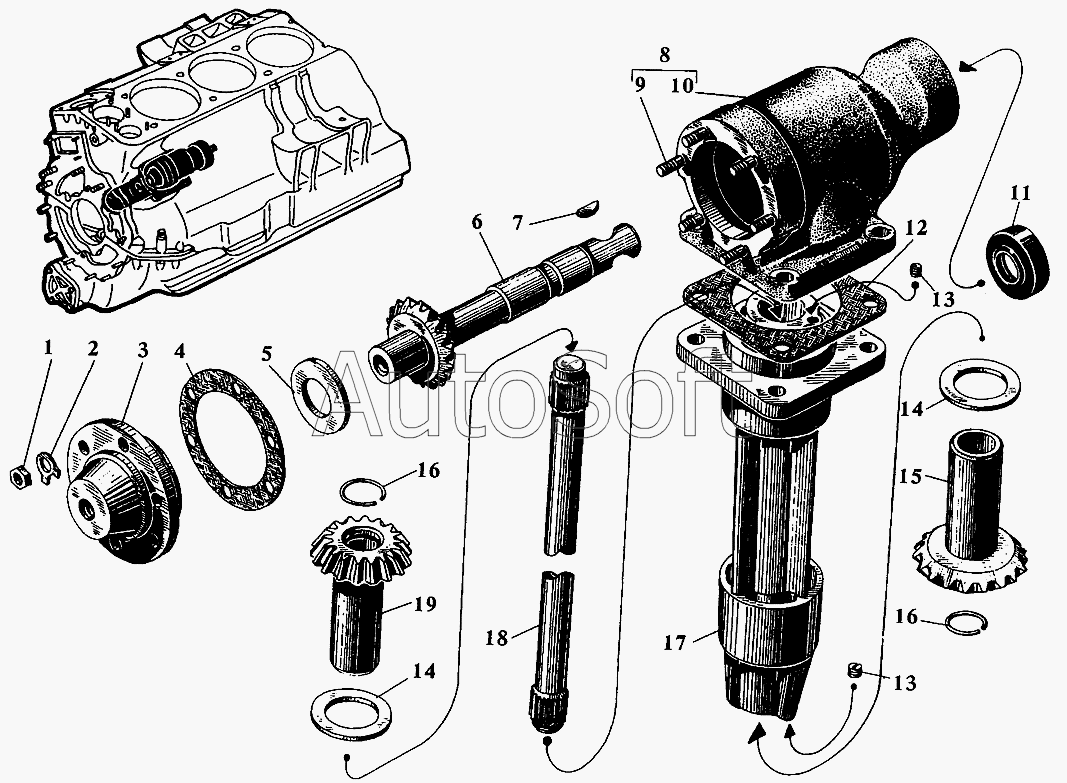

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д6С2 (2009). Привод генератора
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
14
15
16
16
17
18
19
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***6 | Гайка М6 | |
| 2 | 3***1 | Шайба стопорная 7 | |
| 3 | 3***2 | Крышка корпуса привода генератора | |
| 4 | 3***4 | Прокладка | |
| 5 | 3***2 | Кольцо установочное | |
| 6 | 5***1 | Валик горизонтальный привода генератора | |
| 7 | 3***8 | Шпонка сегментная | |
| 8 | с***1 | Корпус привода генератора | |
| 9 | 5***1 | Шпилька М6х26 | |
| 10 | 3***3 | Корпус привода генератора | |
| 11 | с***2 | Манжета с пружиной | |
| 12 | 3***0 | Прокладка | |
| 13 | 3***3 | Заглушка | |
| 14 | 3***2 | Кольцо установочное | |
| 15 | 3***8 | Шестерня привода генератора нижняя | |
| 16 | 3***9 | Кольцо стопорное | |
| 17 | 3***4 | Подшипник наклонной передачи к генератору | |
| 17 | с***3 | Подшипник наклонной передачи к генератору | |
| 18 | 5***7 | Рессора наклонной передачи к генератору | |
| 19 | 3***2 | Шестерня привода генератора верхняя |
