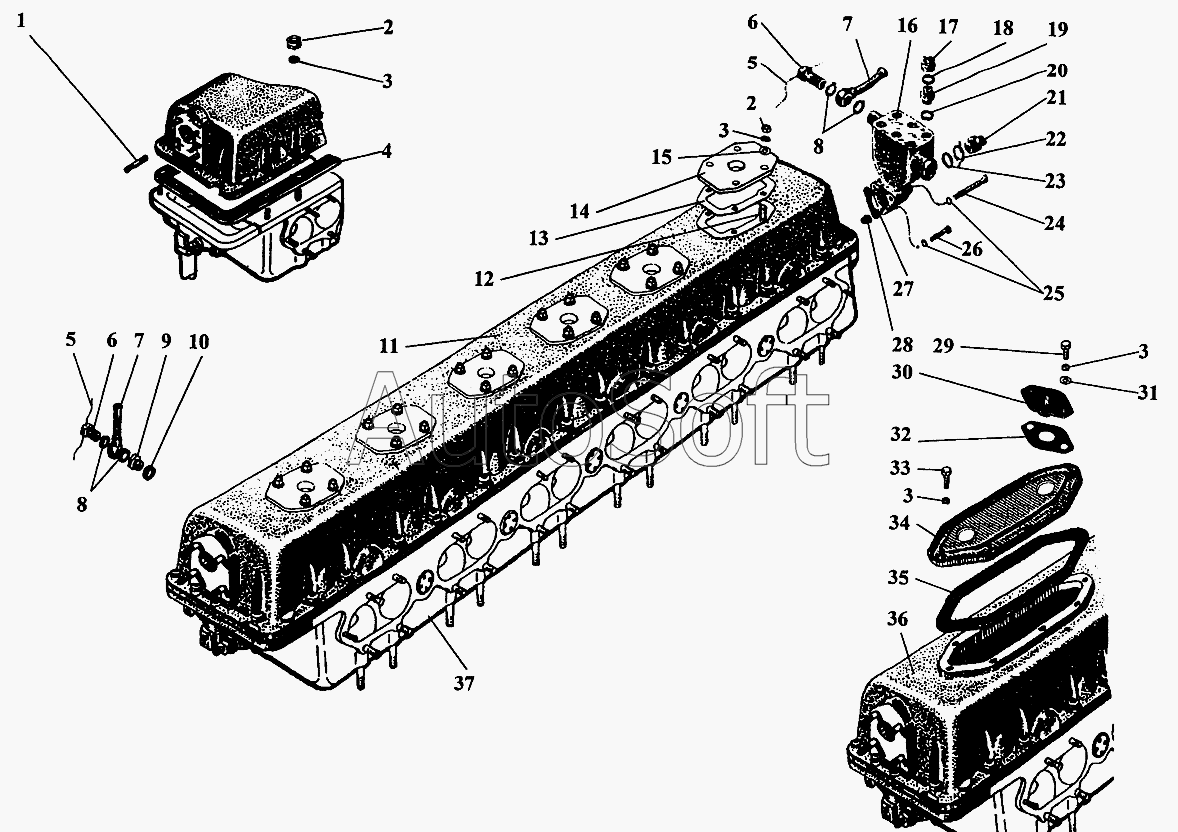

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д6С2 (2009). Головка блока
1
2
2
3
3
3
3
4
5
5
6
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
37
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***8 | Шпилька М6х42 | |
| 2 | 3***6 | Гайка М6 | |
| 3 | 3***3 | Шайба пружинная 6Т | |
| 4 | 3***А | Прокладка под крышку головки блока | |
| 5 | 3***2 | Проволока стопорная | |
| 6 | 3***7 | Зажим | |
| 7 | с***4 | Трубка отвода пара | |
| 8 | 3***6 | Кольцо уплотнительное 12х16 | |
| 9 | 3***1 | Втулка | |
| 10 | 3***8 | Кольцо уплотнительное 18х24 | |
| 11 | с***5 | Крышка головки правая | |
| 12 | 5***1 | Шпилька М6х26 | |
| 13 | 2***2 | Прокладка | |
| 14 | 2***2 | Крышка люка | |
| 15 | 5***7 | Шайба | |
| 16 | 5***6 | Патрубок | |
| 16 | с***6 | Патрубок в сборе | |
| 17 | 3***6 | Гайка | |
| 18 | 3***0 | Прокладка | |
| 19 | 1***5 | Штуцер | |
| 20 | 3***2 | Кольцо уплотнительное 20х26 | |
| 21 | 5***7 | Штуцер приемника аэротермометра | |
| 22 | 3***2 | Замок пластинчатый | |
| 23 | 3***0 | Кольцо уплотнительное 24х30 | |
| 24 | 3***1 | Болт М8х65 | |
| 25 | 3***4 | Шайба пружинная 8Т | |
| 26 | 3***8 | Болт М8х40 | |
| 27 | 3***2 | Прокладка | |
| 28 | 3***9 | Втулка | |
| 29 | 3***4 | Болт М6х20 | |
| 30 | 1***1 | Крышка | |
| 31 | 3***2 | Шайба упорная | |
| 32 | 1***2 | Прокладка | |
| 33 | 3***А | Болт М6х14 | |
| 34 | 1***2 | Крышка люка | |
| 35 | 3***7 | Прокладка под крышку люка | |
| 36 | с***3 | Крышка головки блока правая | |
| 37 | с***4 | Головка блока правая | |
| 37 | с***5 | Головка блока правая |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
