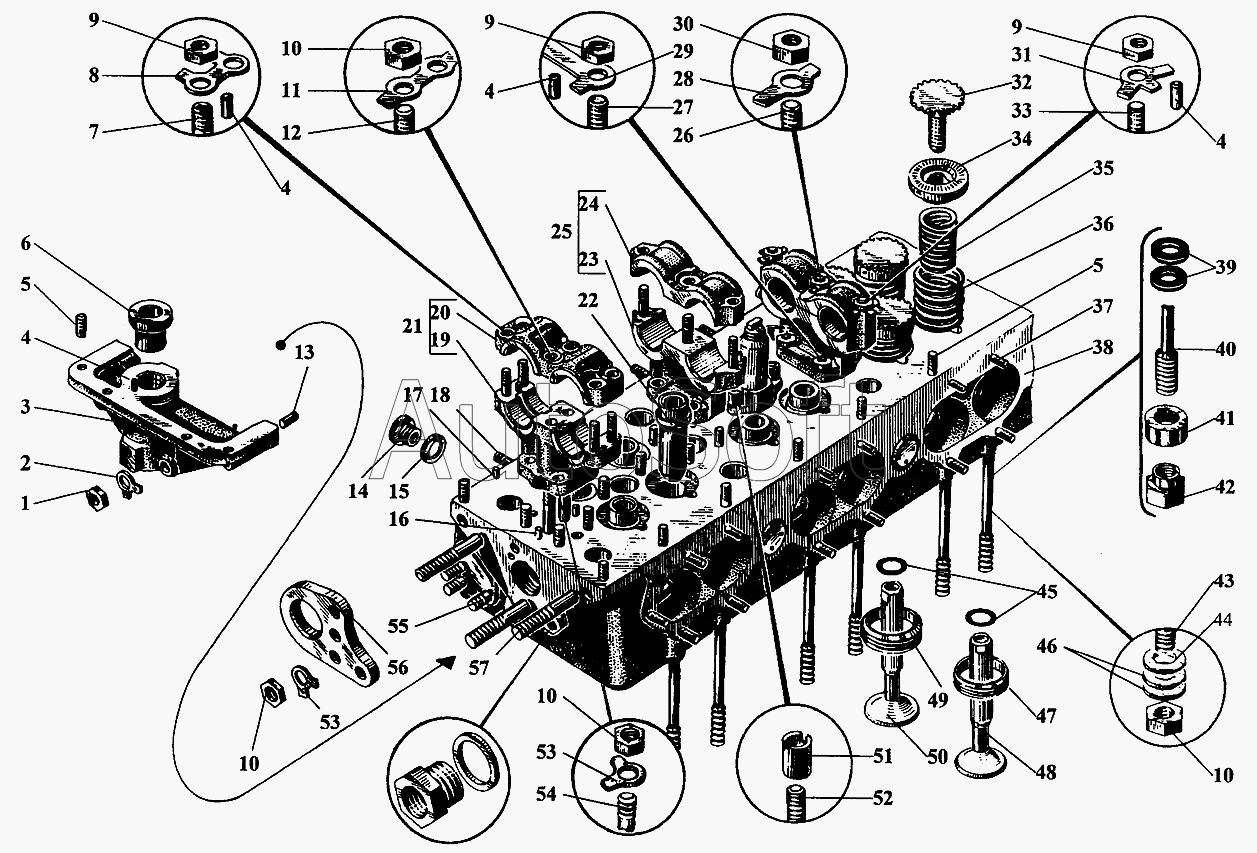

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д6С2 (2009). Детали головки блока
1
2
3
4
4
4
4
5
5
6
7
8
9
9
9
10
10
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
53
54
55
56
57
50
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***9 | Гайка М12 | |
| 2 | 3***0 | Шайба стопорная 12 | |
| 3 | 5***0 | Коробка наклонного валика правая | |
| 4 | 3***2 | Штифт цилиндрический 4х18 | |
| 5 | 5***3 | Шпилька М6х32 | |
| 6 | 3***3 | Втулка наклонного валика | |
| 7 | 3***1 | Шпилька М8х48 | |
| 8 | 3***2 | Шайба стопорная 8 | |
| 9 | 3***2 | Гайка М8 | |
| 10 | 3***8 | Гайка М9 | |
| 11 | 3***8 | Шайба стопорная 10 | |
| 12 | 3***2 | Шпилька М9х109 | |
| 13 | 3***8 | Штифт цилиндрический 8х22 | |
| 14 | 3***2 | Втулка впускного клапана | |
| 15 | 2***Б | Кольцо уплотнительное | |
| 16 | 3***0 | Штифт цилиндрический 6х20 | |
| 17 | 3***6 | Штифт цилиндрический 6х14 | |
| 18 | 5***2 | Шпилька М8х35 | |
| 19 | 3***3 | Основание упорного подшипника распредвала | |
| 20 | 3***1 | Крышка упорного подшипника распредвала | |
| 21 | с***3 | Подшипник упорный распредвала | |
| 22 | 5***7 | Направляющая втулка клапана | |
| 23 | 5***0 | Основание подшипника распределительного вала | |
| 24 | 5***1 | Крышка подшипника распределительного вала | |
| 25 | с***4 | Подшипник распределительного вала | |
| 26 | 5***8 | Шпилька М10х48 | |
| 27 | 5***2 | Шпилька М8х35 | |
| 28 | 3***9 | Шайба стопорная 10 | |
| 29 | 3***4 | Шайба стопорная 8 | |
| 30 | 3***0 | Гайка М10 | |
| 31 | 3***2 | Шайба стопорная 8 | |
| 32 | 2***7 | Тарелка клапана | |
| 33 | 5***5 | Шпилька М8х46 | |
| 34 | 5***8 | Замок клапанной тарелки | |
| 35 | 3***А | Пружина клапана малая | |
| 36 | 5***5 | Пружина клапана большая | |
| 37 | 5***2 | Шпилька М10х42 | |
| 38 | 1***5 | Головка блока правая | |
| 39 | 2***1 | Кольцо | |
| 40 | 2***2 | Шпилька | |
| 41 | 2***3 | Шайба | |
| 42 | 1***1 | Гайка | |
| 43 | 3***9 | Шпилька переходная | |
| 44 | 3***1 | Шайба чистая 9 | |
| 45 | 5***0 | Кольцо уплотнительное | |
| 46 | 3***7 | Шайба пружинная тарельчатая | |
| 47 | 3***1 | Седло клапана выпуска | |
| 48 | с***2 | Клапан выпуска | |
| 48 | с***2 | Клапан выпуска | |
| 49 | 3***1 | Седло клапана впуска | |
| 50 | с***2 | Клапан впуска | |
| 50 | с***2 | Клапан впуска | |
| 51 | 3***1 | Гайка крепления форсунки | |
| 52 | 5***2 | Шпилька М8х40 | |
| 53 | 3***1 | Шайба стопорная 9 | |
| 54 | 5***9 | Шпилька М9х40 | |
| 55 | 3***1 | Шпилька М9х38 | |
| 56 | 1***2 | Угольник для транспортировки | |
| 57 | 5***1 | Шпилька М12х102 | |
| 58 | 3***0 | Прокладка | |
| 59 | 3***1 | Втулка |
