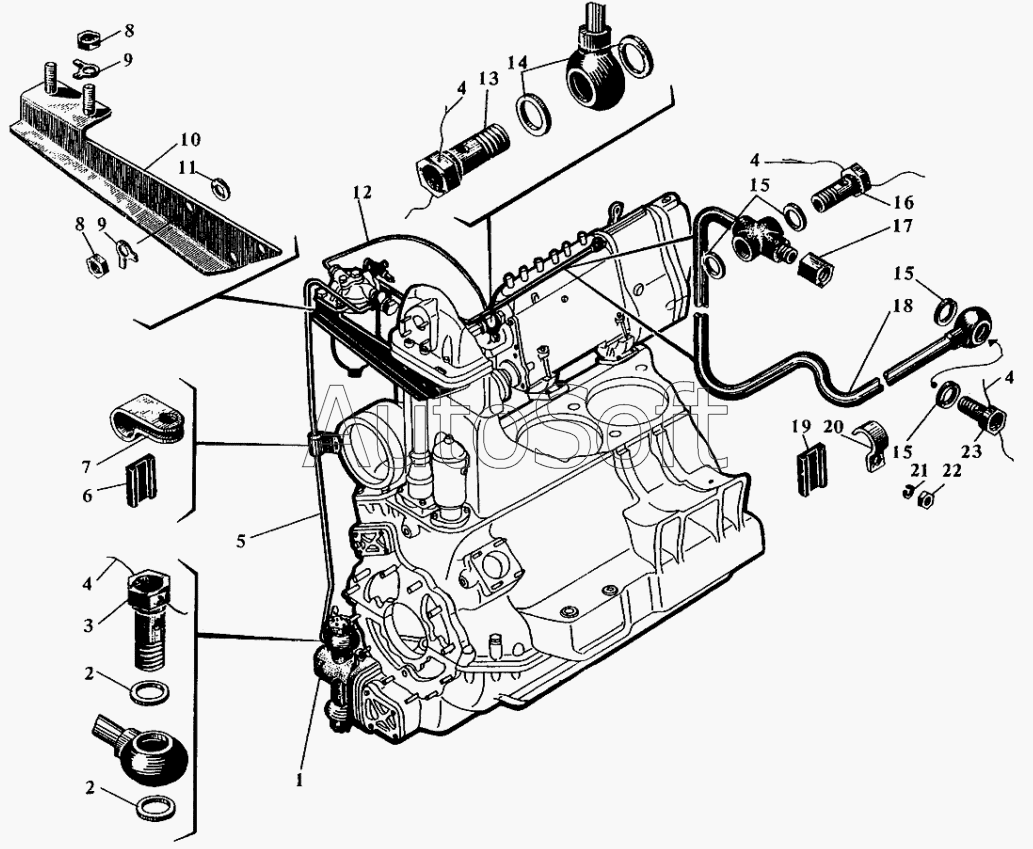

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д6С2 (2009). Топливный трубопровод низкого давления и установка топливного фильтра
1
2
2
3
4
4
4
4
5
6
7
8
8
9
9
10
11
12
13
14
15
15
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | с***0 | Топливоподкачивающий насос | |
| 2 | 5***3 | Шайба 18 | |
| 3 | 5***7 | Зажим | |
| 4 | 3***5 | Проволока стопорная | |
| 5 | с***7 | Труба | |
| 6 | 4***1 | Прокладка | |
| 7 | 5***3 | Хомут | |
| 8 | 3***9 | Гайка М12 | |
| 9 | 3***0 | Шайба стопорная 12 | |
| 10 | с***6 | Кронштейн фильтра | |
| 11 | 5***0 | Шайба чистая 12 | |
| 12 | с***8 | Труба | |
| 13 | 3***2 | Зажим | |
| 14 | 3***8 | Кольцо уплотнительное 18х24 | |
| 15 | 3***6 | Кольцо уплотнительное 12х16 | |
| 16 | 5***4 | Зажим | |
| 17 | 5***4 | Гайка накидная | |
| 18 | с***2 | Трубка спуска воздуха | |
| 19 | 3***5 | Прокладка | |
| 20 | 3***5 | Планка нажимная | |
| 21 | 3***3 | Шайба пружинная 6Т | |
| 22 | 3***6 | Гайка М6 | |
| 23 | 3***7 | Зажим |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
