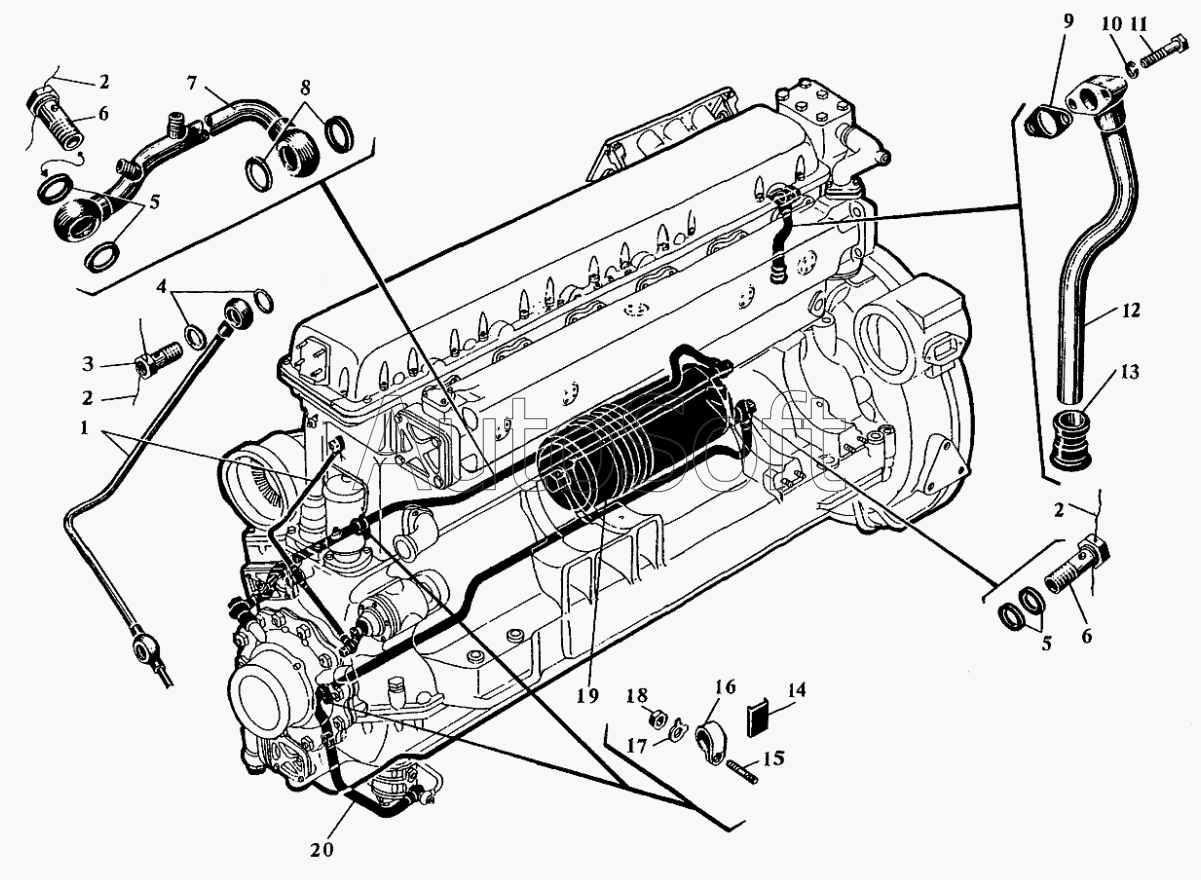

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д6С2 (2009). Трубопровод масляный
1
2
2
2
3
4
5
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| сб.1220-32 | с***2 | Трубка подвода масла к распредвалам правая | |
| 1 | с***2 | Трубка к распределительным валам и приводу генератора | |
| 2 | 3***2 | Проволока стопорная | |
| 3 | 3***7 | Зажим | |
| 4 | 3***6 | Кольцо уплотнительное 12х16 | |
| 5 | 2***Б | Кольцо уплотнительное | |
| 6 | 3***1 | Зажим | |
| 7 | с***0 | Трубка от фильтра к картеру | |
| 8 | 4***А | Прокладка | |
| 9 | 3***А | Прокладка | |
| 10 | 3***3 | Шайба пружинная 6Т | |
| 11 | 3***7 | Болт хомута | |
| 12 | с***4 | Труба сливная правая | |
| 13 | 3***А | Втулка | |
| 14 | 4***3 | Прокладка | |
| 15 | 5***0 | Шпилька М8х28 | |
| 16 | 3***6 | Хомут | |
| 17 | 3***1 | Шайба стопорная 8 | |
| 18 | 3***2 | Гайка М8 | |
| 19 | с***5 | Фильтр масляный | |
| 20 | с***1 | Труба от масляного насоса к фильтру |
