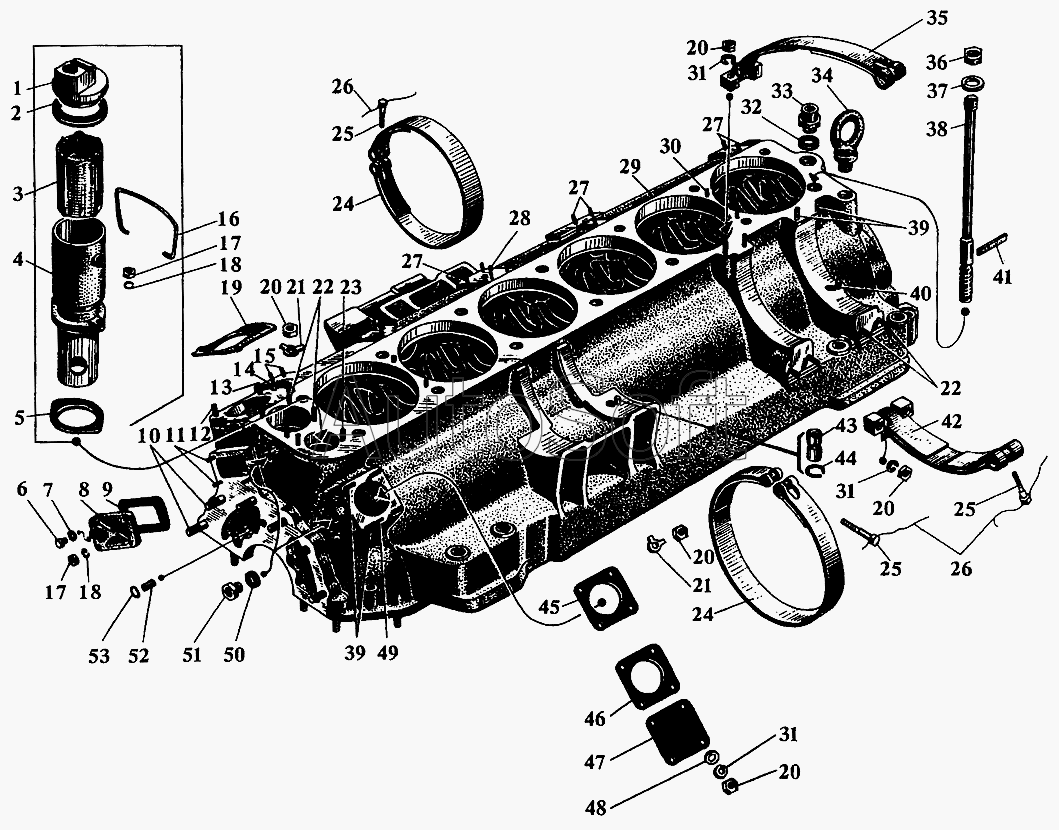

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д6С2 (2009). Картер верхний
41
28
29
30
31
31
31
32
33
34
35
36
37
38
39
39
40
27
27
27
42
43
44
45
46
47
48
49
50
51
52
53
14
2
3
4
5
6
7
8
9
10
11
12
13
1
15
16
17
17
18
18
19
20
20
20
20
20
21
21
22
22
23
24
24
25
25
25
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***6 | Крышка суфлера | |
| 2 | 3***3 | Прокладка | |
| 3 | с***5 | Фильтр | |
| 4 | 3***9 | Корпус суфлера | |
| 5 | 3***7 | Прокладка | |
| 6 | 3***1 | Заглушка | |
| 7 | 3***6 | Кольцо уплотнительное 12х16 | |
| 8 | 5***3 | Крышка люка | |
| 9 | 3***1 | Прокладка | |
| 10 | 5***1 | Шпилька М14х62 | |
| 11 | 5***3 | Шпилька М6х32 | |
| 12 | 5***7 | Шпилька М10х57 | |
| 13 | 5***8 | Шпилька М10х48 | |
| 14 | 3***2 | Штифт контрольный | |
| 15 | 5***1 | Шпилька М8х30 | |
| 16 | 5***6 | Замок | |
| 17 | 3***6 | Гайка М6 | |
| 18 | 3***3 | Шайба пружинная 6Т | |
| 19 | 3***8 | Прокладка | |
| 20 | 3***2 | Гайка М8 | |
| 21 | 3***1 | Шайба стопорная 8 | |
| 22 | 5***5 | Шпилька М8х46 | |
| 23 | 5***1 | Шпилька М6х26 | |
| 24 | с***5 | Лента крепления генератора | |
| 25 | 5***9 | Болт нажимной | |
| 26 | 3***2 | Проволока стопорная | |
| 27 | 5***2 | Шпилька М8х35 | |
| 28 | 3***6 | Штифт цилиндрический 6х14 | |
| 29 | 5***0 | Картер верхний | |
| 30 | 3***8 | Штифт цилиндрический 8х22 | |
| 31 | 3***4 | Шайба пружинная 8Т | |
| 32 | 3***5 | Кольцо уплотнительное 27х35 | |
| 33 | 3***2 | Штуцер | |
| 34 | 3***А | Рым-болт | |
| 35 | с***1 | Лента крепления стартера | |
| 36 | 3***2 | Гайка | |
| 37 | 3***1 | Шайба | |
| 38 | 3***А | Шпилька крепления блока | |
| 39 | 5***2 | Шпилька М8х40 | |
| 40 | 5***6 | Штифт цилиндрический 10х17 | |
| 41 | 3***3 | Прокладка | |
| 42 | с***1 | Лента крепления стартера | |
| 43 | 3***4 | Штифт установочный 8х14 | |
| 44 | 3***6 | Кольцо упорное | |
| 45 | 3***0 | Прокладка | |
| 46 | 5***6 | Прокладка | |
| 47 | 5***А | Крышка | |
| 48 | 3***1 | Шайба чистая 8 | |
| 49 | 3***4 | Штифт цилиндрический 6х25 | |
| 50 | 3***8 | Кольцо уплотнительное 18х24 | |
| 51 | 3***1 | Втулка | |
| 52 | 3***4 | Жиклер | |
| 53 | 3***А | Кольцо уплотнительное |
